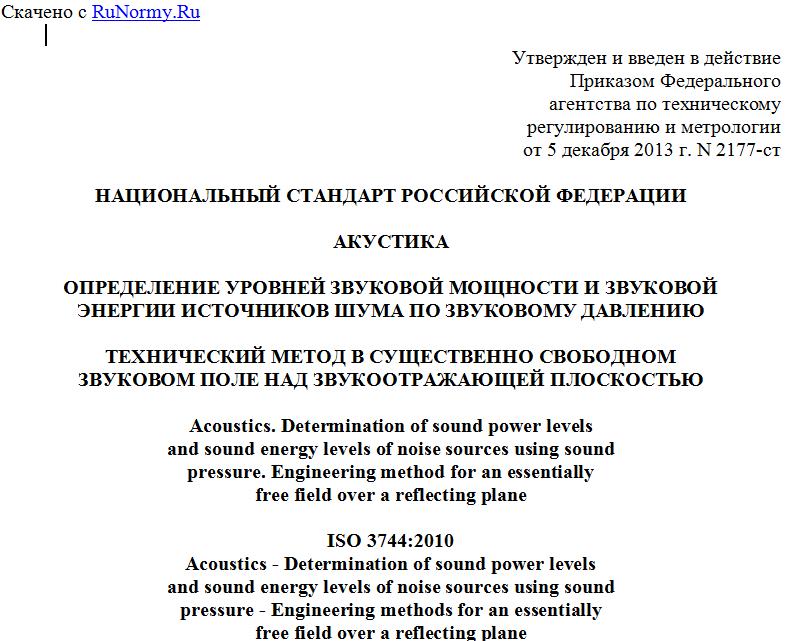

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 декабря 2013 г. N 2177-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЗВУКОВОЙ МОЩНОСТИ И ЗВУКОВОЙ
ЭНЕРГИИ ИСТОЧНИКОВ ШУМА ПО ЗВУКОВОМУ ДАВЛЕНИЮ
ТЕХНИЧЕСКИЙ МЕТОД В СУЩЕСТВЕННО СВОБОДНОМ
ЗВУКОВОМ ПОЛЕ НАД ЗВУКООТРАЖАЮЩЕЙ ПЛОСКОСТЬЮ
Acoustics. Determination of sound power levels
and sound energy levels of noise sources using sound
pressure. Engineering method for an essentially
free field over a reflecting plane
ISO 3744:2010
Acoustics - Determination of sound power levels
and sound energy levels of noise sources using sound
pressure - Engineering methods for an essentially
free field over a reflecting plane
(IDT)
ГОСТ Р ИСО 3744-2013
Группа Т34
ОКС 17.140.01
Дата введения
1 декабря 2014 года
Предисловие
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2013 г. N 2177-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3744:2010 "Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью" (ISO 3744:2010, "Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Engineering methods for an essentially free field over a reflecting plane").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 51401-99 (ИСО 3744-94).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт входит в серию стандартов (см. [2] - [6], ИСО 3745), устанавливающих методы определения уровней звуковой мощности и звуковой энергии источников шума, таких как машины, оборудование и их узлы. Выбор конкретного метода зависит от целей испытаний по определению уровня звуковой мощности (звуковой энергии) и от имеющегося в распоряжении испытательного оборудования. Общее руководство по выбору метода испытаний установлено в [1]. Стандарты [2] - [6], ИСО 3745 и настоящий стандарт дают только общие рекомендации по установке машин и условиям их работы при испытаниях. Подробные требования об этом должны быть установлены в испытательных кодах по шуму для машин разных видов.
Настоящий стандарт устанавливает методы определения уровней звуковой мощности и звуковой энергии в полосах частот, а также с коррекцией по частотной характеристике A.
Методы настоящего стандарта относятся к техническим методам по классификации ИСО 12001 и предполагают проведение измерений в условиях, близких к условиям свободного звукового поля над звукоотражающей плоскостью. Такие условия могут быть созданы в специально оборудованных лабораторных помещениях, промышленных помещениях или на площадках на открытом воздухе. В идеале испытуемый источник шума должен быть установлен на звукоотражающей плоскости в большом открытом пространстве. Если испытуемый источник при его применении устанавливают в цеховом помещении, то в результат измерения вносят поправку на отражение звука от близлежащих предметов, стен и потолка, а также поправку на фоновый шум в помещении.
Если задачи определения уровня звуковой мощности или звуковой энергии источника шума требуют более высокой точности, чем обеспечивает технический метод, то следует применить точные методы измерений, установленные [2], ИСО 3745 или [15]. К другим стандартам серии ([2] - [6], ИСО 3745) или к [15] следует обращаться при невозможности обеспечения условий измерений в соответствии с требованиями настоящего стандарта.
1. Область применения
1.1. Общие положения
Настоящий стандарт устанавливает методы измерения уровней звуковой мощности источников шума (машин и оборудования) или, в случае, если шум источника импульсный или имеет форму переходного процесса, уровней звуковой энергии в полосах частот или в широкой полосе частот с коррекции по частотной характеристике A (далее - корректированные по A) по результатам измерений уровней звукового давления в условиях, близких к условиям свободного звукового поля над звукоотражающей плоскостью.
Примечание. Разные формы измерительной поверхности, используемой при применении методов настоящего стандарта, могут дать отличающиеся результаты измерений. Информация о форме измерительной поверхности, применяющейся при испытаниях машин конкретного вида, может быть установлена в соответствующем испытательном коде по шуму (см. ИСО 12001).
1.2. Вид шума и источники шума
Настоящий стандарт распространяется на все виды шума (постоянный, непостоянный, флуктуирующий, единичные импульсы и др.) по классификации ИСО 12001.
Настоящий стандарт распространяется на источники шума всех видов и размеров (например, стационарное или медленно перемещающееся технологическое оборудование, установки, машины и их узлы), для которых может быть обеспечено соблюдение требований настоящего стандарта к условиям испытаний.
Примечание. Соблюдение требований настоящего стандарта к условиям испытаний может быть затруднено в случае очень высоких или очень протяженных источников шума, таких как дымовые трубы, конвейеры, трубопроводы или промышленные установки с множественными источниками шума. Методы измерений для таких объектов могут быть установлены в испытательных кодах по шуму.
1.3. Испытательное пространство
Условия испытаний, соответствующие требованиям настоящего стандарта, могут быть созданы внутри помещений или на открытом воздухе и предполагают наличие одной или нескольких звукоотражающих плоскостей, на которые или вблизи которых устанавливают испытуемый источник шума. Идеальные условия испытаний для методов настоящего стандарта представляют собой открытое пространство без границ и отражающих поверхностей, за исключением предусматриваемой методом звукоотражающей плоскости или плоскостей (таким условиям соответствует, например, аттестованная заглушенная камера со звукоотражающим полом). При отступлении условий испытаний от идеальных применяют соответствующие поправки (в пределах заданных ограничений).
1.4. Неопределенность измерения
В настоящем стандарте приведены сведения о неопределенности измерения корректированных по A уровней звуковой мощности (звуковой энергии) и в полосах частот. Неопределенность измерения соответствует установленной ИСО 12001 для технических методов измерений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 3382-2 Акустика. Измерение акустических параметров помещений. Часть 2. Время реверберации обычных помещений (ISO 3382-2, Acoustics - Measurement of room acoustic parameters - Part 2: Reverberation time in ordinary rooms)
ИСО 3745 Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Точные методы для заглушенных камер (ISO 3745, Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Precision methods for anechoic test rooms and hemi-anechoic test rooms)
ИСО 5725 (все части) Точность (правильность и прецизионность) методов и результатов измерений [ISO 5725, Accuracy (trueness and precision) of measurement methods and results]
ИСО 6926 Акустика. Требования к рабочим характеристикам и калибровке образцовых источников шума, используемых для определения уровней звуковой мощности (ISO 6926, Acoustics - Requirements for the performance and calibration of reference sound sources for the determination of sound power levels)
ИСО 12001:1996 Акустика. Шум, излучаемый машинами и оборудованием. Правила составления испытательных кодов по шуму (ISO 12001:1996, Acoustics - Noise emitted by machinery and equipment - Rules for the drafting and presentation of a noise test code)
Руководство ИСО/МЭК 98-3 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения (GUM) [ISO/IEC Guide 98-3, Uncertainty in measurement - Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)]
МЭК 60942:2003 Электроакустика. Калибраторы акустические (IEC 60942:2003, Electroacoustics - Sound calibrators)
МЭК 61260:1995 Электроакустика. Фильтры полосовые октавные и на доли октавы (IEC 61260:1995, Electroacoustics - Octave-band and fractional-octave-band filters)
МЭК 61672-1:2002 Электроакустика, Шумомеры. Часть 1. Технические требования (IEC 61672-1:2002, Electroacoustics - Sound level meters - Part 1: Specifications)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. Звуковое давление (sound pressure) p: разность между мгновенным и статическим давлениями воздушной среды.
Примечание 1. Определение термина модифицировано по отношению к статье 8-9.2 в [21].
Примечание 2. Выражают в паскалях (Па).
3.2. Уровень звукового давления (sound pressure level) : десятикратный десятичный логарифм отношения квадрата звукового давления p к квадрату опорного звукового давления , выраженный в децибелах (дБ) по формуле
