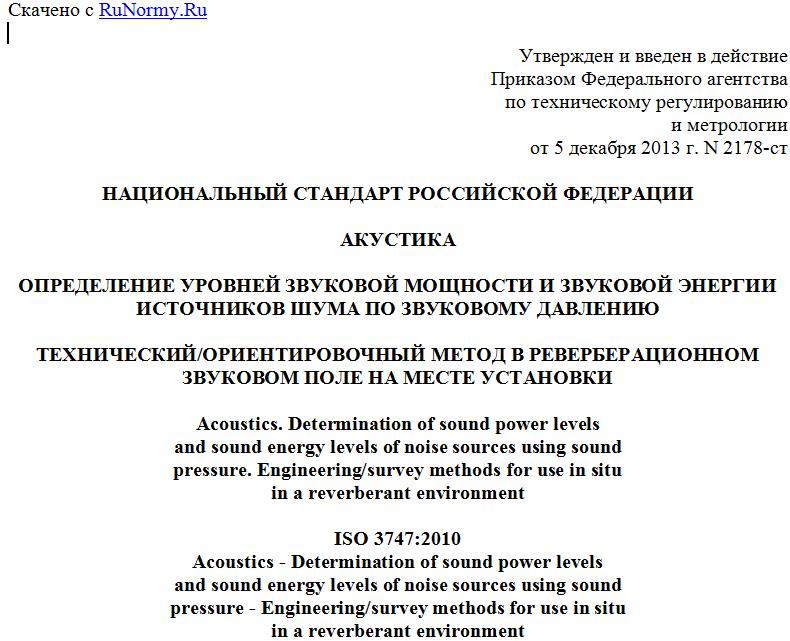

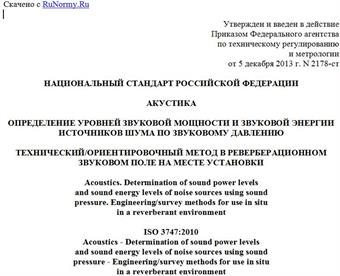

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 декабря 2013 г. N 2178-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЗВУКОВОЙ МОЩНОСТИ И ЗВУКОВОЙ ЭНЕРГИИ
ИСТОЧНИКОВ ШУМА ПО ЗВУКОВОМУ ДАВЛЕНИЮ
ТЕХНИЧЕСКИЙ/ОРИЕНТИРОВОЧНЫЙ МЕТОД В РЕВЕРБЕРАЦИОННОМ
ЗВУКОВОМ ПОЛЕ НА МЕСТЕ УСТАНОВКИ
Acoustics. Determination of sound power levels
and sound energy levels of noise sources using sound
pressure. Engineering/survey methods for use in situ
in a reverberant environment
ISO 3747:2010
Acoustics - Determination of sound power levels
and sound energy levels of noise sources using sound
pressure - Engineering/survey methods for use in situ
in a reverberant environment
(IDT)
ГОСТ Р ИСО 3747-2013
ОКС 17.140.01
Дата введения
1 декабря 2014 года
Предисловие
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 05 декабря 2013 г. N 2178-ст.
4. Настоящий стандарт является идентичным по отношению к международному стандарту ИСО 3747:2010 "Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Технический/ориентировочный метод в реверберационном звуковом поле на месте установки" (ISO 3747:2010, Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Engineering/survey methods for use in situ in a reverberant environment).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт входит в серию стандартов (см. [2] - [7]), устанавливающих методы определения уровней звуковой мощности и звуковой энергии источников шума, таких как машины, оборудование и их узлы. Выбор конкретного метода зависит от целей испытаний по определению уровня звуковой мощности (звуковой энергии) и от имеющегося в распоряжении испытательного оборудования. Общее руководство по выбору метода испытаний установлено в [1]. Стандарты [2] - [7] и настоящий стандарт дают только общие рекомендации по установке машин и условиям их работы при испытаниях. Подробные требования об этом должны быть установлены в испытательных кодах по шуму для машин разных видов.
Метод, установленный настоящим стандартом, основан на сравнении уровней звукового давления в октавных полосах частот, создаваемого испытуемым источником шума и образцовым источником шума. Результаты измерений могут быть использованы для расчета корректированных по A уровней звуковой мощности или звуковой энергии. Метод предназначен для использования в условиях применения испытуемого источника шума. Он может быть использован для большей части стационарно устанавливаемого оборудования, которое в силу особенностей своей конструкции и применения не может быть перемещено для испытаний в других условиях.
Метод позволяет получать результаты измерений с точностью, соответствующей техническому или ориентировочному методу по классификации ИСО 12001 в зависимости от того, в какой степени соблюдены требования к испытательному пространству. Если определение уровня звуковой мощности или звуковой энергии источника шума требуется с более высокой точностью, то следует применять точные методы измерений, установленные в [2], [5] или [17] - [19]. К другим стандартам серий [2] - [7] или [17] - [19] следует обращаться при невозможности обеспечения условий измерений в соответствии с требованиями настоящего стандарта.
1. Область применения
1.1. Общие положения
Настоящий стандарт устанавливает метод измерения уровней звуковой мощности источников шума (машин и оборудования) или, в случае если шум источника имеет импульсный характер или форму переходного процесса, то уровней звуковой энергии в октавных полосах частот по результатам сравнительных измерений уровней звукового давления, создаваемого испытуемым источником шума, установленным на месте его применения, и образцовым источником шума в этом же месте. Уровни звуковой мощности или звуковой энергии с коррекцией по частотной характеристике A (далее - корректированные по A) рассчитывают по результатам измерений в октавных полосах частот.
1.2. Вид шума и источники шума
Настоящий стандарт распространяется на все виды шума (постоянный, непостоянный, флуктуирующий, единичные импульсы и др.) по классификации ИСО 12001. Установленный метод измерений применим преимущественно к источникам широкополосного шума. Однако его можно использовать и в случае источников, излучающих шум в узких полосах частот или в виде отдельных тонов, хотя при этом возможно ухудшение воспроизводимости результатов измерений.
Испытуемые источники шума могут представлять собой устройства, машины и их узлы, в особенности такие, которые не предполагается перемещать из места их применения.
1.3. Испытательное пространство
Испытательное пространство, соответствующее требованиям настоящего стандарта, представляет собой помещение, в котором уровни звукового давления в точках установки микрофонов определяются преимущественно отражениями звуковых волн от внутренних поверхностей помещения (см. 4.1). Если измерения проводят с точностью технического метода по ИСО 12001, то фоновый шум в испытательном пространстве должен быть мал по сравнению с создаваемым испытуемым источником шума или образцовым источником шума (см. 4.2).
1.4. Неопределенность измерения
В настоящем стандарте приведены сведения о неопределенности измерений уровней звуковой мощности (звуковой энергии) в октавных полосах частот, а также рассчитанных по результатам этих измерений уровней звуковой мощности (звуковой энергии) в широкой полосе частот с применением коррекции по частотной характеристике A. Неопределенность измерения соответствует той, что установлена ИСО 12001 для технического или ориентировочного метода измерений, в зависимости от того, в какой степени соблюдены требования к испытательному пространству.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 5725 (все части) Точность (правильность и прецизионность) методов и результатов измерений [ISO 5725, Accuracy (trueness and precision) of measurement methods and results]
ИСО 6926 Акустика. Требования к рабочим характеристикам и калибровке образцовых источников шума, используемых для определения уровней звуковой мощности (ISO 6926, Acoustics - Requirements for the performance and calibration of reference sound sources for the determination of sound power levels)
ИСО 12001:1996 Акустика. Шум, излучаемый машинами и оборудованием. Правила составления испытательных кодов по шуму (ISO 12001:1996, Acoustics - Noise emitted by machinery and equipment - Rules for the drafting and presentation of a noise test code)
Руководство ИСО/МЭК 98-3 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения (GUM) [ISO/IEC Guide 98-3, Uncertainty in measurement - Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)]
МЭК 60942:2003 Электроакустика. Калибраторы акустические (IEC 60942:2003, Electroacoustics - Sound calibrators)
МЭК 61260:1995 Электроакустика. Фильтры полосовые октавные и на доли октавы (IEC 61260:1995, Electroacoustics - Octave-band and fractional-octave-band filters)
МЭК 61672-1:2002 Электроакустика, Шумомеры. Часть 1. Технические требования (IEC 61672-1:2002, Electroacoustics - Sound level meters - Part 1: Specifications)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. звуковое давление (sound pressure) p: Разность между мгновенным и статическим давлениями воздушной среды.
Примечание 1. Определение термина модифицировано по отношению к [22, статья 8 - 9.2].
Примечание 2. Звуковое давление выражают в паскалях (Па).
3.2. уровень звукового давления (sound pressure level) : Десятикратный десятичный логарифм отношения квадрата звукового давления p к квадрату опорного звукового давления , выраженный в децибелах (дБ) по формуле
. (1)
[[21], статья 2.2]
Примечание 1. В случае применения коррекций по частотным или временным характеристикам, а также в случае измерений в заданной полосе частот это отражают применением соответствующего подстрочного индекса, например, - уровень звука.
Примечание 2. Определение содержательно совпадает с [19, статья 8 - 22].
