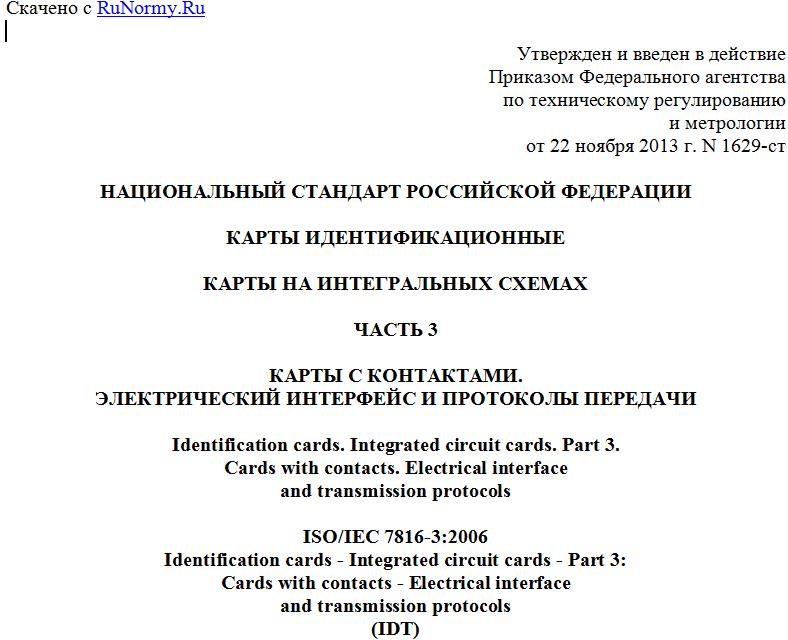

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 1629-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТЫ ИДЕНТИФИКАЦИОННЫЕ
КАРТЫ НА ИНТЕГРАЛЬНЫХ СХЕМАХ
ЧАСТЬ 3
КАРТЫ С КОНТАКТАМИ.
ЭЛЕКТРИЧЕСКИЙ ИНТЕРФЕЙС И ПРОТОКОЛЫ ПЕРЕДАЧИ
Identification cards. Integrated circuit cards. Part 3.
Cards with contacts. Electrical interface
and transmission protocols
ISO/IEC 7816-3:2006
Identification cards - Integrated circuit cards - Part 3:
Cards with contacts - Electrical interface
and transmission protocols
(IDT)
ГОСТ Р ИСО/МЭК 7816-3-2013
Группа Э46
ОКС 35.240.15
ОКП 40 8470
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Техническим комитетом по стандартизации ТК 22 "Информационные технологии" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 22 "Информационные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1629-ст
4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 7816-3:2006 "Карты идентификационные. Карты на интегральных схемах. Часть 3. Карты с контактами. Электрический интерфейс и протоколы передачи" (ISO/IEC 7816-3:2006 "Identification cards - Integrated circuit cards - Part 3: Cards with contacts - Electrical interface and transmission protocols").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО/МЭК 7816-3-2006
6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав. Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК) не несут ответственности за идентификацию подобных патентных прав
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Настоящий стандарт - один из серии стандартов, описывающих параметры карт на интегральных схемах с контактами и их применение для обмена информацией.
Идентификационные карты предназначены для обмена информацией между внешним источником и интегральной схемой карты. При этом карта предоставляет информацию (результаты вычислений, хранимые данные) и/или изменяет свое содержимое (память данных, память событий).
Пять стандартов из серии ИСО/МЭК 7816 относятся к картам с гальваническими контактами, а три из них определяют электрический интерфейс:
ИСО/МЭК 7816-1 - определяет физические характеристики карт с контактами;
ИСО/МЭК 7816-2 - определяет размеры и расположение контактов;
ИСО/МЭК 7816-3 - определяет электрический интерфейс и протоколы передачи для асинхронных карт;
Примечание - В первом и втором изданиях ИСО/МЭК 7816-3 определено использование контакта C6 для обеспечения карты возможностью программирования (записи или удаления внутренней энергонезависимой памяти). Поскольку все карты, произведенные с 1990 г. имеют возможность программирования, то третье издание исключает такое использование контакта C6 и связанных с ним сигналов в Ответе-на-Восстановление и проверок в протоколе передачи.
ИСО/МЭК 7816-10 - определяет электрический интерфейс и ответ на восстановление для синхронных карт;
ИСО/МЭК 7816-12 - определяет электрический интерфейс и рабочие процедуры для USB карт.
Все другие стандарты данной серии не зависят от технологии физического интерфейса. Они применяются к картам, доступ к которым осуществляется с помощью одного или нескольких методов: с помощью контактов, методом близкого действия и радиочастоты:
ИСО/МЭК 7816-4 - определяет организацию, защиту и команды для обмена информацией;
ИСО/МЭК 7816-5 - определяет регистрацию провайдеров прикладных программ;
ИСО/МЭК 7816-6 - определяет элементы данных для межотраслевого обмена;
ИСО/МЭК 7816-7 - определяет команды для языка структурированных запросов для карты;
ИСО/МЭК 7816-8 - определяет команды, обеспечивающие операции по защите информации;
ИСО/МЭК 7816-9 - определяет команды для управления картами;
ИСО/МЭК 7816-11 - определяет верификацию личности биометрическими методами;
ИСО/МЭК 7816-13 - определяет команды для управления приложением в мультиприкладной среде.
ИСО/МЭК 7816-15 - определяет приложение с криптографической информацией.
ИСО/МЭК 10536 определяет доступ при помощи поверхностного действия. ИСО/МЭК 14443 и ИСО/МЭК 15693 определяют радиочастотный доступ. Такие карты известны также как бесконтактные карты.
ИСО и МЭК обращают внимание на заявление о том, что соответствие настоящему стандарту может включать использование патентов.
ИСО и МЭК не занимают никакой позиции относительно наличия, действительности и области применения данных патентных прав.
Обладатели данных патентных прав заверили ИСО и МЭК, что они готовы вести переговоры с претендентами со всего мира о предоставлении лицензии на разумных и недискриминационных условиях, включая сроки. Это заявление обладателей данных патентных прав зарегистрировано в ИСО и МЭК. Информацию можно получить у следующей компании:
Владелец патента Номер патента Подробности Иностранный эквивалент
Toshiba Corporation Intellectual Property Division 1-1, Shibaura 1-Chome Minato-ku, Tokyo 105-8001, Japan JPN 2537199 Карты на интегральных схемах (дата приоритета: 1986-06-20; дата опубликования: 1996-07-08) FRA 8708646, FRA 8717770 USA 4833595, USA 4901276
USA 5161231 Система обработки данных, которая передает заранее заданный код ошибки на основании обнаружения некорректного кода передачи (дата приоритета: 1991-01-12; дата опубликования: 1992-11-03) FRA 8713306, FRA 9209880
Следует обратить внимание на тот факт, что некоторые положения настоящего стандарта, помимо тех, что определены выше, могут быть также объектами патентных прав. ИСО и МЭК не несут ответственности за идентификацию всех или некоторых таких прав.
ИСО/МЭК 7816-3 подготовлен подкомитетом N 17 "Карты и идентификация личности" совместного технического комитета N 1 ИСО/МЭК "Информационные технологии" (ISO/IEC JTC 1/SC 17).
1 Область применения
Настоящий стандарт устанавливает требования к энергетическим и сигнальным структурам и обмену информацией между картой на интегральных схемах (далее - карта) и устройством сопряжения, например терминалом.
В настоящем стандарте определены скорости передачи сигналов, уровни напряжений, значения токов, условие четности, рабочая процедура, механизмы передачи и коммуникации с картой.
В настоящем стандарте не рассматриваются содержание команд и информация об идентификации эмитентов и пользователей, услугах и ограничениях, средствах защиты, протоколировании и описании команд.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО/МЭК 7816-2 Карты идентификационные. Карты на интегральных схемах. Часть 2. Карты с контактами. Размеры и расположение контактов (ISO/IEC 7816-2, Identification cards - Integrated circuit cards - Part 2: Cards with contacts - Dimensions and location of the contacts)
ИСО/МЭК 7816-4 Карты идентификационные. Карты на интегральных схемах. Часть 4. Организация, защита и команды для обмена (ISO/IEC 7816-4, Identification cards - Integrated circuit cards - Part 4: Organization, security and commands for interchange).
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 блок (block): Строка байтов, включающая в себя два или три поля, определенных как поле пролога, информационное поле и поле эпилога.
3.2 класс рабочих условий (class of operation conditions): Совокупность значений напряжений и тока.
3.3 "холодное" восстановление (cold reset): Первое восстановление после активизации.
3.4 адрес узла назначения (destination node address): Часть байта с адресами узлов, определяющего санкционированного получателя блока.
3.5 элементарная единица времени (elementary time unit): Номинальная длительность момента в пределах асинхронного знака.
3.6 поле эпилога (epilogue field): Конечное поле в блоке, передающее код с обнаружением ошибки.
3.7 идентификационная карта (identification card): Карта, которая содержит данные о ее держателе и эмитенте и может содержать сведения, необходимые в качестве входных данных для применения карты в соответствии с ее назначением и выполнения транзакций.
[ИСО/МЭК 7810]
3.8 информационный блок (information block): Блок, основным назначением которого является передача информации прикладного уровня.
3.9 информационное поле (information field): Поле блока, передающее данные (в общем случае данные приложения).
3.10 устройство сопряжения (interface device): Терминал, устройство коммуникации или машина, с которыми карта образует электрическое соединение во время функционирования.
3.11 байт длины (length byte): Часть поля пролога, кодирующая число байтов в информационном поле блока.
