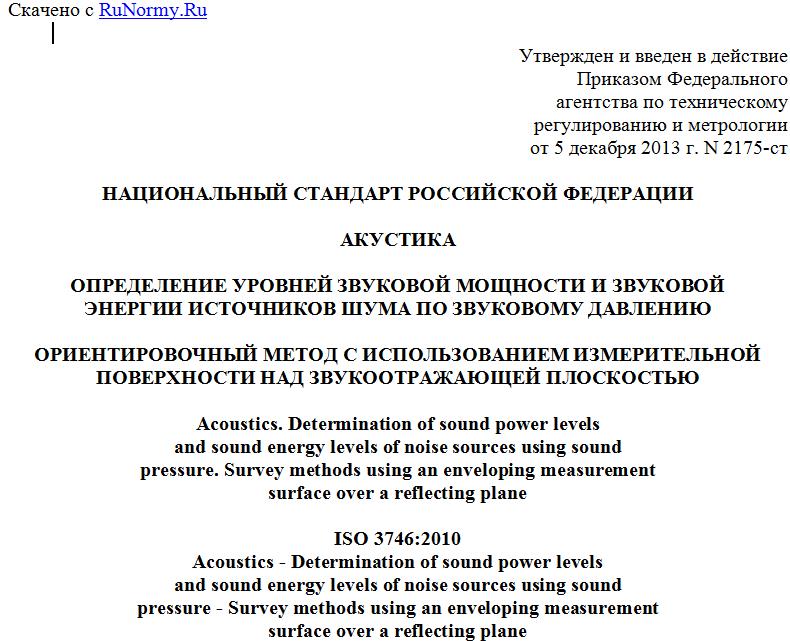

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 декабря 2013 г. N 2175-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЗВУКОВОЙ МОЩНОСТИ И ЗВУКОВОЙ
ЭНЕРГИИ ИСТОЧНИКОВ ШУМА ПО ЗВУКОВОМУ ДАВЛЕНИЮ
ОРИЕНТИРОВОЧНЫЙ МЕТОД С ИСПОЛЬЗОВАНИЕМ ИЗМЕРИТЕЛЬНОЙ
ПОВЕРХНОСТИ НАД ЗВУКООТРАЖАЮЩЕЙ ПЛОСКОСТЬЮ
Acoustics. Determination of sound power levels
and sound energy levels of noise sources using sound
pressure. Survey methods using an enveloping measurement
surface over a reflecting plane
ISO 3746:2010
Acoustics - Determination of sound power levels
and sound energy levels of noise sources using sound
pressure - Survey methods using an enveloping measurement
surface over a reflecting plane
(IDT)
ГОСТ Р ИСО 3746-2013
Группа Т34
ОКС 17.140.01
Дата введения
1 декабря 2014 года
Предисловие
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2013 г. N 2175-ст.
4. Настоящий стандарт является идентичным по отношению к международному стандарту ИСО 3746:2010 "Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Ориентировочный метод с использованием измерительной поверхности над звукоотражающей плоскостью" (ISO 3746:2010 "Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Survey methods using an enveloping measurement surface over a reflecting plane").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 51402-99.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт входит в серию стандартов (см. [2] - [6], а также ИСО 3744), устанавливающих методы определения уровней звуковой мощности и звуковой энергии источников шума, таких как машины, оборудование и их узлы. Выбор конкретного метода зависит от целей испытаний по определению уровня звуковой мощности (звуковой энергии) и от имеющегося в распоряжении испытательного оборудования. Общее руководство по выбору метода испытаний установлено в [1]. Стандарты [2] - [6], ИСО 3744 и настоящий стандарт дают только общие рекомендации по установке машин и условиям их работы при испытаниях. Подробные требования должны быть установлены в испытательных кодах по шуму для машин разных видов.
Настоящий стандарт устанавливает методы определения уровней звуковой мощности и звуковой энергии в широкой полосе частот с коррекцией по частотной характеристике A.
Методы настоящего стандарта относятся к ориентировочным методам по классификации ИСО 12001 и предполагают проведение измерений в промышленных помещениях или на площадках на открытом воздухе. В идеале испытуемый источник шума должен быть установлен на звукоотражающей плоскости в большом открытом пространстве. Если испытуемый источник при его применении устанавливают в цеховом помещении, то в результат измерения вносят поправку на отражение от близлежащих предметов, стен и потолка, а также коррекцию на фоновый шум в помещении.
Если задачи определения уровня звуковой мощности или звуковой энергии источника шума требуют точности более высокой, чем обеспечивает ориентировочный метод, то следует применить методы измерений, установленные в ИСО 3744, [5] или [14] - [16]. К другим стандартам серии [2] - [6] или к [14] - [16] следует обращаться при невозможности обеспечения условий измерений в соответствии с требованиями настоящего стандарта.
1. Область применения
1.1. Общие положения
Настоящий стандарт устанавливает методы измерения уровней звуковой мощности источников шума (машин и оборудования) или, в случае, если шум источника импульсный или имеет форму переходного процесса, уровней звуковой энергии в полосах частот или в широкой полосе частот с коррекции по частотной характеристике A (далее - корректированные по A) по результатам измерений уровней звукового давления в точках на охватывающей источник шума измерительной поверхности в условиях испытаний, удовлетворяющих заданным требованиям.
Примечание. Разные формы измерительной поверхности, используемой при применении методов настоящего стандарта могут дать отличающиеся результаты измерений. Информация о форме измерительной поверхности, применяющейся при испытаниях машин конкретного вида, может быть установлена в соответствующем испытательном коде по шуму (см. ИСО 12001).
1.2. Вид шума и источники шума
Настоящий стандарт распространяется на все виды шума (постоянный, непостоянный, флуктуирующий, единичные импульсы и др.) по классификации ИСО 12001.
Настоящий стандарт распространяется на источники шума всех видов и размеров (например, стационарное или медленно перемещающееся технологическое оборудование, установки машины и их узлы), для которых может быть обеспечено соблюдение требований настоящего стандарта к условиям испытаний.
Примечание. Соблюдение требований настоящего стандарта к условиям испытаний может быть затруднено в случае очень высоких или очень протяженных источников шума, таких как дымовые трубы, конвейеры, трубопроводы или промышленные установки с множественными источниками шума. Методы измерений для таких объектов могут быть установлены в испытательных кодах по шуму.
1.3. Испытательное пространство
Условия испытаний, соответствующие требованиям настоящего стандарта, могут быть созданы внутри помещений или на открытом воздухе и предполагают наличие одной или нескольких звукоотражающих плоскостей, на которые или вблизи которых устанавливают испытуемый источник шума.
1.4. Неопределенность измерения
В настоящем стандарте приведены сведения о неопределенности измерения корректированных по A уровней звуковой мощности (звуковой энергии). Неопределенность измерения соответствует установленной ИСО 12001 для ориентировочного метода измерений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 3744 Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью (ISO 3744, Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Engineering methods for an essentially free field over a reflecting plane)
ИСО 5725 (все части) Точность (правильность и прецизионность) методов и результатов измерений [ISO 5725, Accuracy (trueness and precision) of measurement methods and results]
ИСО 12001:1996 Акустика. Шум, излучаемый машинами и оборудованием. Правила составления испытательных кодов по шуму (ISO 12001:1996, Acoustics - Noise emitted by machinery and equipment - Rules for the drafting and presentation of a noise test code)
Руководство ИСО/МЭК 98-3 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения (GUM) [ISO/IEC Guide 98-3, Uncertainty in measurement - Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)]
МЭК 60942:2003 Электроакустика. Калибраторы акустические (IEC 60942:2003, Electroacoustics - Sound calibrators)
МЭК 61672-1:2002 Электроакустика. Шумомеры. Часть 1. Технические требования (IEC 61672-1:2002, Electroacoustics - Sound level meters - Part 1: Specifications)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Звуковое давление (sound pressure) p: разность между мгновенным и статическим давлениями воздушной среды.
Примечание 1. Определение термина модифицировано по отношению к статье 8-9.2 в [23].
Примечание 2. p выражают в паскалях (Па).
3.2. Уровень звукового давления (sound pressure level) Lp: десятикратный десятичный логарифм отношения квадрата звукового давления p к квадрату опорного звукового давления p0 (p0 = 20 мкПа), выраженный в децибелах (дБ) по формуле
. (1)
[[22], статья 2.2]
Примечание 1. В случае применения коррекций по частотным или временным характеристикам, а также в случае измерений в заданной полосе частот это отражают применением соответствующего подстрочного индекса, например, LpA - уровень звука (т.е. уровень корректированного по A звукового давления).
Примечание 2. Определение содержательно совпадает со статьей 8-22 в [23].
3.3. Эквивалентный уровень звукового давления (time-averaged sound pressure level) Lp,T: десятикратный десятичный логарифм отношения усредненного на заданном временном интервале T (с началом t1 и окончанием t2) квадрата звукового давления p к квадрату опорного звукового давления p0 (p0 = 20 мкПа), выраженный в децибелах (дБ) по формуле
. (2)
