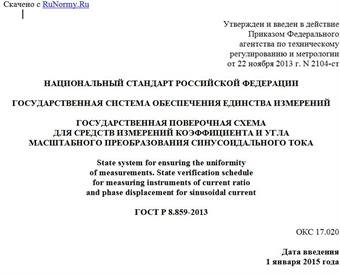

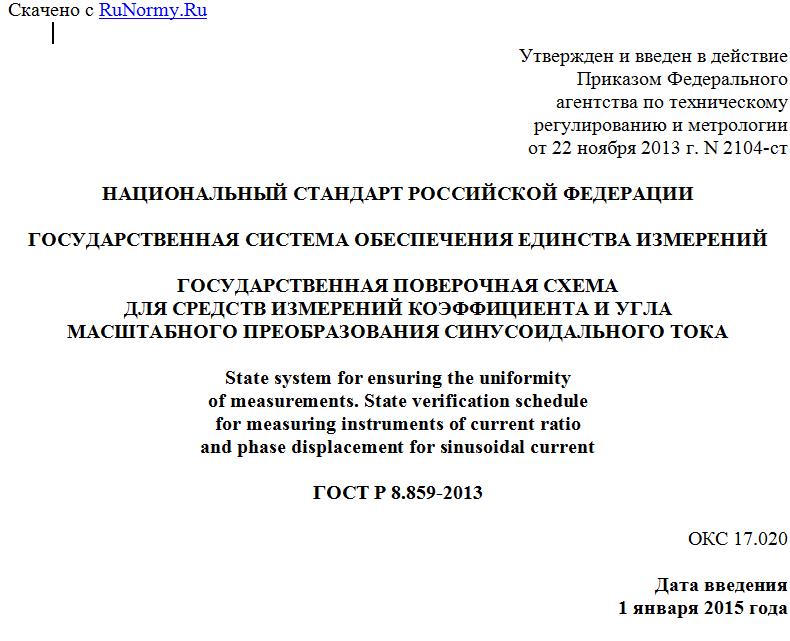

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 2104-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТА И УГЛА
МАСШТАБНОГО ПРЕОБРАЗОВАНИЯ СИНУСОИДАЛЬНОГО ТОКА
State system for ensuring the uniformity
of measurements. State verification schedule
for measuring instruments of current ratio
and phase displacement for sinusoidal current
ГОСТ Р 8.859-2013
ОКС 17.020
Дата введения
1 января 2015 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", Подкомитетом ПК 206.7 "Эталоны и поверочные схемы в области измерений электрических величин"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 2104-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на государственную поверочную схему (приложение А) для средств измерений коэффициента и угла масштабного преобразования синусоидального тока промышленной частоты 50 Гц и устанавливает порядок передачи единиц коэффициента и угла масштабного преобразования синусоидального тока от государственного первичного эталона в соответствии с поверочной схемой с помощью эталонов рабочим средствам измерений.
Допускается проводить поверку с помощью эталонов более высокой точности, чем предусмотрено стандартом.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.217 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
ГОСТ 7746 <1> Трансформаторы тока. Общие технические условия
--------------------------------
<1> Действует ГОСТ 7746-2015.
ГОСТ 8042 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 8. Особые требования к вспомогательным частям
ГОСТ 23624 Трансформаторы тока измерительные лабораторные. Общие технические условия
ГОСТ Р 8.764 <2> Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического сопротивления
--------------------------------
<2> Отменен.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Государственный первичный эталон
3.1 Государственный первичный эталон предназначен для:
- воспроизведения и хранения коэффициента и угла масштабного преобразования синусоидального тока (далее - МПСТ) промышленной частоты 50 Гц;
- передачи единиц коэффициента и угла МПСТ, с помощью эталонов рабочим средствам измерений с целью обеспечения единства измерений в стране.
3.2 Государственный первичный эталон состоит из комплекса следующих средств измерений:
- набор магнитных компараторов тока;
- измерительная установка с регулируемыми источниками синусоидального тока промышленной частоты 50 Гц и прибором сравнения токов.
3.3 Диапазон номинальных значений коэффициента МПСТ, воспроизводимых эталоном, составляет от 0,5/1 до 5·104/1 и от 0,5/5 до .
Номинальное значение угла МПСТ, воспроизводимое эталоном, составляет 0 рад.
Диапазон номинальных значений первичного тока составляет (0,5 - 5,0·104) А.
Диапазон изменения первичного тока составляет от 1% до 120% от его номинального значения.
Номинальные значения вторичного тока составляют 1 и 5 А.
Номинальное значение частоты 50 Гц.
3.4 Государственный эталон обеспечивает воспроизведение единицы коэффициента масштабного преобразования синусоидального тока со следующими метрологическими характеристиками:
- среднее квадратическое отклонение результата измерений
при 10 независимых наблюдениях .......................... ;
- неисключенная систематическая погрешность ....... ;
- стандартная неопределенность, оцениваемая по типу A, ,
при 10 независимых наблюдениях составляет ............... ;
- стандартная неопределенность, оцененная
по типу B, ........................................ ;
- суммарная стандартная неопределенность .......... ;
- расширенная неопределенность при k = 2, ........ ;
- нестабильность эталона за год, ................... .
3.5 Государственный эталон обеспечивает воспроизведение единицы угла со следующими метрологическими характеристиками:
- среднее квадратическое отклонение результата измерений
при 10 независимых наблюдениях ....................... 0,5 - 1,0 мкрад;
- неисключенная систематическая погрешность ..... 5,0 - 15,0 мкрад;
- стандартная неопределенность, оцениваемая по типу A, ,
при 10 независимых наблюдениях составляет ............ 0,5 - 1,0 мкрад;
- стандартная неопределенность, оцененная
по типу B ....................................... 1,8 - 6,9 мкрад;
- суммарная стандартная неопределенность ........ 2,0 - 7,0 мкрад;
- расширенная неопределенность при ......... 4,0 - 14,0 мкрад;
- нестабильность эталона за год ................... 1,0 - 2,0 мкрад.
3.6 Эталон сравнения
3.6.1 В качестве эталона сравнения используют набор трансформаторов тока и каскадов из них с диапазоном номинальных значений первичного тока от 0,5 А до 5·104 А и номинальными значениями вторичного тока 1 и 5 А.
3.6.2 Средние квадратические отклонения результатов сличения по коэффициенту МПСТ и по углу МПСТ эталона сравнения с первичным эталоном составляют (0,5 - 2,0)·10-6 и 0,5 - 2,0 мкрад.
Нестабильность эталона сравнения v(0f) по коэффициенту МПСТ и по углу МПСТ за год составляет (2,0 - 3,0)·10-6 и 2,0 - 3,0 мкрад.
3.6.3 Эталон сравнения применяют для проведения международных сличений.
3.6.4 Передачу единиц коэффициента и угла МПСТ от первичного эталона вторичным эталонам осуществляют сличением с помощью прибора сравнения, входящего в состав первичного эталона.
Значения СКО результатов сличения по коэффициенту и по углу МПСТ при передаче единиц, обусловленные влиянием погрешностей метода и средств измерений, составляют (0,5 - 2,0)·10-6 и 0,5 - 2,0 мкрад.
4 Вторичные эталоны
4.1 Рабочий эталон
4.1.1 В качестве рабочего эталона используют набор трансформаторов тока и каскадов из них с диапазоном номинальных значений первичного тока от 0,5 А до 5·104 А и номинальными значениями вторичного тока 1 и 5 А.
4.1.2 Средние квадратические отклонения суммарной погрешности коэффициенту МПСТ и по углу МПСТ составляют (5 - 30)·10-6 и 5 - 30 мкрад.
Нестабильность рабочего эталона v0f по коэффициенту МПСТ и по углу МПСТ за год составляет (2,0 - 3,0)·10-6 и 2,0 - 3,0 мкрад.
4.1.3 Рабочие эталоны применяют для передачи единиц коэффициента и угла МПСТ эталонам первого разряда и рабочим СИ (классы точности 0,01 и 0,02 по ГОСТ 23624) сличением с помощью прибора сравнения по ГОСТ 8.217.
5 Рабочие разрядные эталоны
