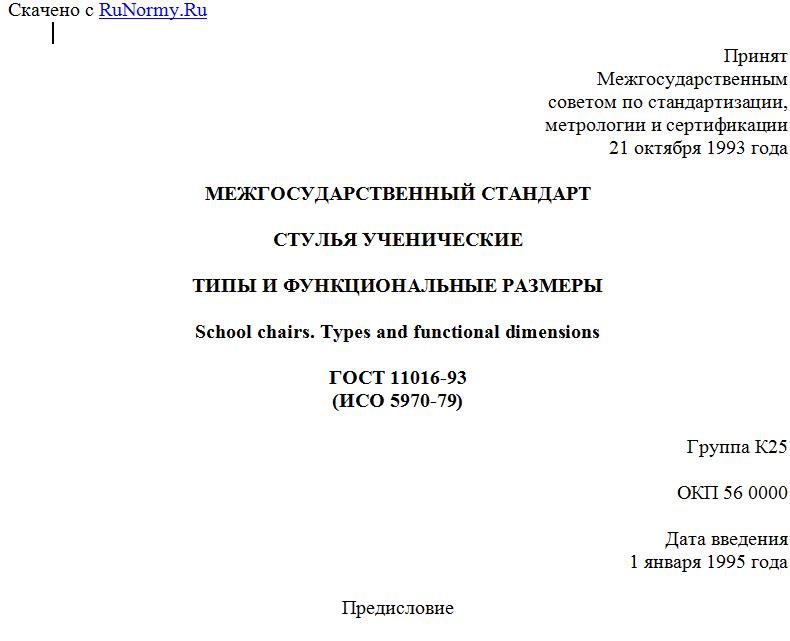

Принят
Межгосударственным
советом по стандартизации,
метрологии и сертификации
21 октября 1993 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТУЛЬЯ УЧЕНИЧЕСКИЕ
ТИПЫ И ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ
School chairs. Types and functional dimensions
ГОСТ 11016-93
(ИСО 5970-79)
Группа К25
ОКП 56 0000
Дата введения
1 января 1995 года
Предисловие
1. Разработан Российской Федерацией.
Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
Наименование государства Наименование государственного органа по стандартизации
Республика Беларусь Белстандарт
Республика Казахстан Казглавстандарт
Российская Федерация Госстандарт России
Украина Госстандарт Украины
3. В настоящем стандарте учтены все показатели и требования международного стандарта ИСО 5970-79 "Мебель. Столы и стулья для учебных заведений. Функциональные размеры" в части требований к ростовым номерам 1 - 6.
4. Взамен ГОСТ 11016-86.
Настоящий стандарт распространяется на ученические стулья, используемые в комплекте с ученическими столами по ГОСТ 11015 для оборудования рабочих мест учащихся в классах и учебных кабинетах, и устанавливает их типы и функциональные размеры.
Обязательные требования, обеспечивающие безопасность для здоровья учащихся, изложены в разделе 2.
1. ТИПЫ
1.1. Ученические стулья должны изготовляться двух типов:
I - стулья с постоянными параметрами;
II - стулья с регулируемыми параметрами.
2. ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ
2.1. Ученические стулья должны изготовляться семи номеров и иметь цветовую маркировку в соответствии с таблицей 1.
Таблица 1
мм
Номер стула Средний рост учащихся Группа роста Цвет маркировки
1 1050 Св. 1000 до 1150 Оранжевый
2 1200 " 1150 " 1300 Фиолетовый
3 1350 " 1300 " 1450 Желтый
4 1500 " 1450 " 1600 Красный
5 1650 " 1600 " 1750 Зеленый
6 1800 " 1750 Голубой
7 1900 Св. 1850 Черный
2.2. Функциональные размеры ученических стульев должны соответствовать указанным в таблице 2 и на чертеже.
Таблица 2
мм
Наименование размера Значение для стула, номера
1 2 3 4 5 6 7
Высота сиденья 260 300 340 380 420 460 500
Эффективная глубина сиденья <1> (допускается отклонение минус 20 мм) 260 290 330 360 380 400 420
Ширина сиденья , не менее 250 270 290 320 340 360 360
Высота линии перегиба спинки w, не более 160 170 190 200 210 220 230
Высота нижнего края спинки над сиденьем , не более 120 130 150 160 170 190 200
Высота верхнего края спинки над сиденьем , не более 250 280 310 330 360 400 440
Ширина спинки , не менее 250 250 250 280 300 320 320
Радиус изгиба переднего края сиденья <2> 20 - 50 20 - 50 20 - 50 20 - 50 20 - 50 20 - 50 20 - 50
Радиус спинки в плане , не менее <3> 300 300 300 300 300 300 300
Угол наклона сиденья , град <4> 0 - 4 0 - 4 0 - 4 0 - 4 0 - 4 0 - 4 0 - 4
Угол наклона спинки , град 95 - 130 95 - 130 95 - 130 95 - 130 95 - 130 95 - 130 95 - 130
<1> Эффективная глубина сиденья - размер по горизонтали от передней кромки сиденья до наиболее выпуклой части спинки, измеряемый по оси стула и соответствующий минимальной глубине сиденья. <2> Отсутствует при наличии наклона передней половины сиденья . <3> Допускается прямая спинка, не имеющая радиуса в плане. <4> Допускается угол наклона передней половины сиденья до плюс 8°.
2.3. Поверхность сиденья может быть плоской или иметь углубление. Углубление не должно быть более 10 мм и должно занимать задние 2/3 эффективной глубины сиденья. Самая глубокая часть должна приходиться на точку, расположенную от передней кромки сиденья на 3/4 его эффективной глубины.
2.4. Высота сиденья в стульях типа II должна регулироваться на три номера: 3 - 5 и 5 - 7.
В стульях номеров 1 - 3 эффективная глубина сиденья , высота линии перегиба спинки w, высота нижнего края спинки над сиденьем и высота верхнего края спинки над сиденьем должны соответствовать нормам для стула номера 2. Ширина сиденья , ширина спинки и остальные размеры должны соответствовать значениям, указанным для стула номера 3.
В стульях номеров 3 - 5 эффективная глубина сиденья , высота линии перегиба спинки w, высота нижнего края спинки над сиденьем и высота верхнего края спинки над сиденьем должны соответствовать нормам для стула номера 4. Ширина сиденья , ширина спинки и остальные размеры должны соответствовать нормам для стула номера 5.
В стульях номеров 5 - 7 эффективная глубина сиденья , высота линии перегиба спинки w, высота нижнего края спинки над сиденьем и высота верхнего края спинки над сиденьем должны соответствовать нормам для стула номера 6. Ширина сиденья , ширина спинки и остальные размеры должны соответствовать нормам для стула номера 7.
Значения размеров , w, и могут соответствовать нормам для выставляемой группы роста.
2.5. Расстояние от пола до передней царги или проножки должно быть не менее 0,7 высоты сиденья стула.
2.6. Углы сиденья и спинки стула должны быть притуплены (зашлифованы) или иметь в плане скругление радиусом 10 - 30 мм.
