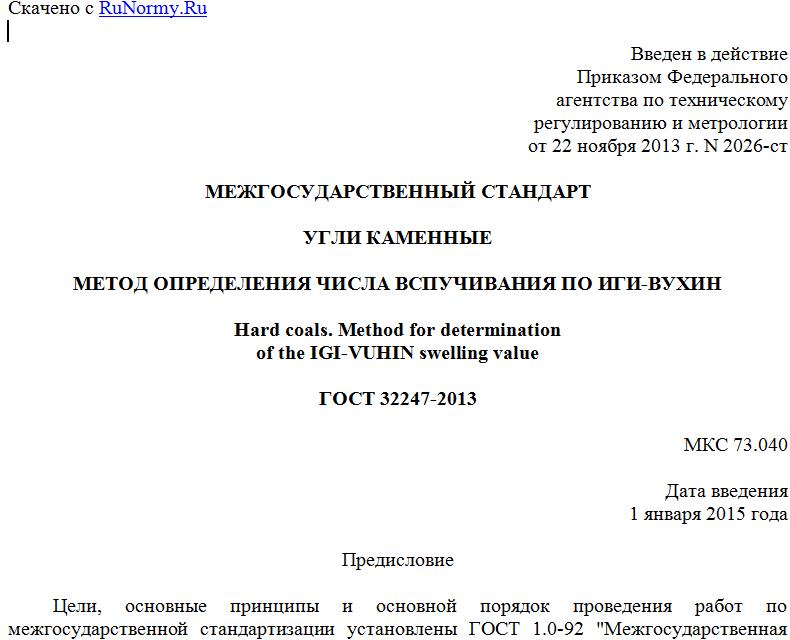

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 2026-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГЛИ КАМЕННЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ЧИСЛА ВСПУЧИВАНИЯ ПО ИГИ-ВУХИН
Hard coals. Method for determination
of the IGI-VUHIN swelling value
ГОСТ 32247-2013
МКС 73.040
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Восточный научно-исследовательский углехимический институт" (ОАО "ВУХИН") ТК 179.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44-2013).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 2026-ст межгосударственный стандарт ГОСТ 32247-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на каменные угли всех марок по ГОСТ 25543 и устанавливает метод определения числа вспучивания в диапазоне от 0 до 155 мм по ИГИ-ВУХИН.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 6613-86 Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ 8731-74 Трубы стальные бесшовные горячедеформированные. Технические требования
ГОСТ 10200-83 Пек каменноугольный электродный. Технические условия
ГОСТ 10742-71 Угли бурые, каменные, антрацит, горючие сланцы и угольные брикеты. Методы отбора и подготовки проб для лабораторных испытаний
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 25543-88 Угли бурые, каменные и антрациты. Классификация по генетическим и технологическим параметрам.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Число вспучивания, Всп: показатель, характеризующий свойство углей свободно увеличиваться в объеме при нагревании без доступа воздуха в сосуде, ограниченном со всех сторон, кроме одной.
4. Сущность метода
Сущность метода заключается в измерении разности между высотой брикета угля (или его смеси с каменноугольным пеком) до и после нагревания его в трубчатой печи в течение 15 мин при температуре 550 °C.
5. Отбор и подготовка проб
5.1. Отбор и подготовка проб угля - по ГОСТ 10742.
Зольность испытуемых углей должна быть не более 10%. При более высокой зольности не гарантируется соблюдение показателей точности, указанных в разделе 10 настоящего стандарта.
5.2. От лабораторной пробы отбирают 20 - 30 г угля, доводят его до воздушно-сухого состояния и измельчают до размера частиц менее 0,2 мм таким образом, чтобы количество частиц размером 0,1 - 0,2 мм составляло не менее 40% массы пробы.
Чтобы выполнить это условие, для каждого типа угля опытным путем подбирают зазор дробилки, массу загружаемой порции и частоту просеивания через сито с ячейками размером 0,2 мм.
Подготовленную пробу хранят не более 3 сут в герметично закрытой таре.
5.3. От полученной по 5.2 пробы угля из двух-трех мест отбирают две навески массой (1 +/- 0,01) г каждая. Взвешивание проводят с точностью до 0,01 г.
5.4. Если число вспучивания угля, определенное по 7.3, составляет не более 5 мм, угли относят к слабоспекающимся и проводят повторное испытание на смеси угля с каменноугольным пеком.
Для этого в стеклянной пробирке готовят смесь массой (1 +/- 0,01) г, состоящую из (0,7 +/- 0,01) г угля и (0,3 +/- 0,01) г пека. Пек измельчают согласно 5.2. Смесь тщательно перемешивают путем вращения пробирки в руках в горизонтальном положении с периодическим встряхиванием. Продолжительность перемешивания - не менее 2 мин.
5.5. Навески угля или смеси угля с пеком брикетируют одинаково. Для этого на дно тщательно очищенной трубки для испытания укладывают асбестовый кружок толщиной (1 +/- 0,2) мм и диаметром (12 +/- 0,1) мм. В трубку высыпают навеску испытуемого образца, осторожно опускают пуансон и устанавливают в гидравлический пресс.
Усилие прессования P должно составлять (1320 +/- 130) кг. Требуемое усилие прессования устанавливают, изменяя давление на манометре пресса Q, кг/см2, исходя из следующей формулы:
(1)
где D - диаметр трубки для испытаний.
5.6. Прессование проводят в течение 3 с. После чего давление сбрасывают, пуансон вынимают и трубку слегка встряхивают, постукивая по ней пуансоном. Затем пуансон снова опускают в трубку и прессование повторяют.
Аналогично получают брикет той же пробы во второй трубке.
6. Аппаратура и реактивы
6.1. Испытания проводят на установке (рисунок 1), представляющей собой вертикальную трубчатую электропечь с узлом контроля и регулирования температуры.
1 - корпус печи; 2 - нагревательный элемент;
3 - фарфоровая труба-сердечник; 4 - подвеска для трубок;
5 - крышка; 6 - чехол для термопары; 7 - станина;
8 - термопара регулирующая (боковая); 9 - термопара
контрольная (центральная); 10 - трубка для испытания
угля; 11 - узел контроля и регулирования температуры
Рисунок 1. Установка для определения числа вспучивания
по методу ИГИ-ВУХИН
Электропечь состоит из фарфоровой трубы-сердечника с нагревательным элементом, корпуса и крышки. Несущим элементом печи является корпус, состоящий из цилиндрического кожуха, верхнего диска и дна.
Фарфоровая труба-сердечник имеет следующие размеры: длина - 280 мм, наружный диаметр - 80 мм, внутренний диаметр - 70 мм. Трубу-сердечник устанавливают на дно печи, представляющее собой стальной диск толщиной 3 мм с двумя отверстиями, через которые проходят чехлы со штуцерами для установки боковой и центральной термопар. Цилиндрическая часть кожуха изготовлена из нержавеющей стали (наружный диаметр - 215 мм, высота - 300 мм). Верхний диск корпуса имеет в центре отверстие, диаметр которого соответствует наружному диаметру трубы-сердечника. Рабочее пространство печи во время испытания
