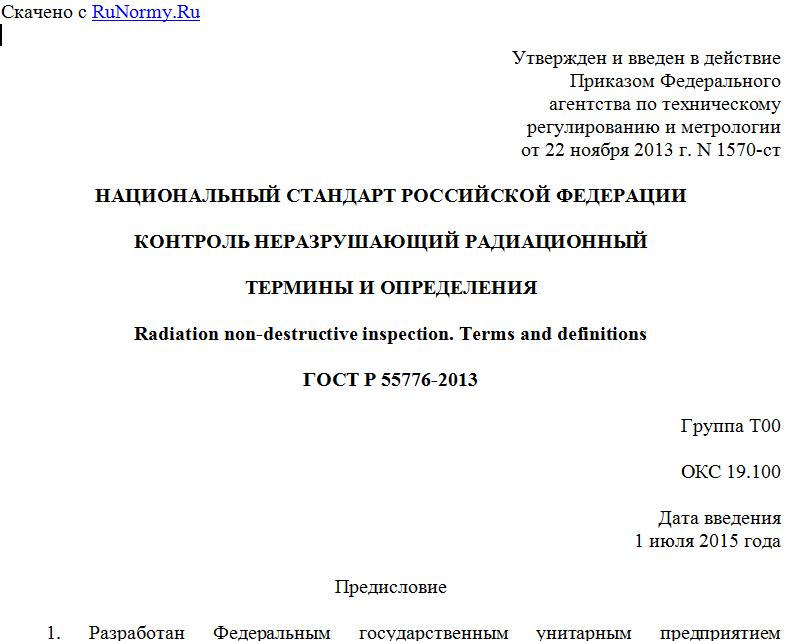

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1570-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ РАДИАЦИОННЫЙ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Radiation non-destructive inspection. Terms and definitions
ГОСТ Р 55776-2013
Группа Т00
ОКС 19.100
Дата введения
1 июля 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Техническим комитетом по стандартизации ТК 371 "Неразрушающий контроль".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1570-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Установленные настоящим стандартом термины отражают понятия в области радиационного неразрушающего контроля.
Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Не рекомендуемые к применению термины - синонимы приведены в стандарте в качестве справочных и обозначены пометой "Ндп".
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
В стандарте в качестве справочных приведены иностранные эквиваленты стандартизованных терминов на английском языке.
В стандарте приведен алфавитный указатель содержащихся в нем терминов на русском и английском языках.
Термины и определения понятий, необходимых для понимания текста настоящего стандарта, приведены в Приложении А.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые термины-синонимы - курсивом.
1. Область применения
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области неразрушающего радиационного контроля качества материалов, полуфабрикатов и изделий (далее - объектов).
2. Термины и определения
2.1. Основные понятия
2.1.1. Радиационный неразрушающий контроль; радиационный контроль (radiation non-destructive testing; radiation inspection): вид неразрушающего контроля, основанный на регистрации и анализе ионизирующего излучения после взаимодействия с контролируемым объектом.
Примечание. В наименовании методов контроля, приборов, характеристик и т.д. слово "радиационный" может быть заменено словом, обозначающим ионизирующее излучение конкретного вида (например, рентгеновский, нейтронный и т.д.).
2.1.2. Узкий пучок ионизирующего излучения; узкий пучок (narrow beam of ionizing radiation): ионизирующее излучение, состоящее до взаимодействия со средой из первичного направленного излучения, а после взаимодействия с ней - из части первичного излучения, не испытавшего взаимодействия со средой.
2.1.3. Широкий пучок ионизирующего излучения; широкий пучок (broad beam of ionizing radiation): ионизирующее излучение, состоящее до взаимодействия со средой из первичного направленного излучения, а после взаимодействия с ней - из части первичного излучения, не испытавшего взаимодействия со средой, и рассеянного излучения.
2.1.4. Коэффициент накопления ионизирующего излучения; коэффициент накопления (Ндп. фактор накопления) (build-up factor of ionizing radiation): отношение значения физического параметра (плотности потока энергии, мощности дозы и т.д.) широкого пучка к соответствующему значению параметра узкого пучка в определенной точке после взаимодействия направленного первичного ионизирующего излучения со средой.
2.1.5. Радиационная толщина (radiation thickness): суммарная длина участков оси рабочего пучка направленного первичного ионизирующего излучения в материале контролируемого объекта.
2.1.6. Эквивалентная радиационная толщина (equivalent radiation thickness): величина, характеризующая поглощающую способность контролируемого объекта и равная радиационной толщине однородной пластины из материала, принятого за эквивалент, в которой плотность потока энергии узкого пучка ионизирующего излучения ослабляется так же, как в контролируемом объекте.
2.1.7. Рабочий пучок ионизирующего излучения: пространственно ограниченная часть потока первичного ионизирующего излучения, предназначенная для практического применения.
2.1.8. Неприменяемое ионизирующее излучение: первичное ионизирующее излучение вне границ рабочего пучка ионизирующего излучения.
2.1.9. Ось рабочего пучка ионизирующего излучения: ось симметрии рабочего пучка ионизирующего излучения.
2.1.10. Эффективное фокусное пятно источника ионизирующего излучения; фокусное пятно (effective focal spot of ionizing radiation source): проекция излучающей области источника ионизирующего излучения на плоскость, перпендикулярную к оси рабочего пучка ионизирующего излучения.
2.2. Преобразование радиационного изображения и эталоны чувствительности неразрушающего радиационного контроля
2.2.1. Радиационное изображение (radiation image): изображение, сформированное ионизирующим излучением в результате его взаимодействия с контролируемым объектом.
2.2.2. Теневое радиационное изображение (shadow radiation image): радиационное изображение за контролируемым объектом, сформированное широким или узким пучком ионизирующего излучения.
2.2.3. Световое изображение (light image): изображение, сформированное видимым излучением, непосредственно воспринимаемое глазом человека.
2.2.4. Радиографический снимок; радиограмма (radiogram): распределение плотности почернения или цвета на рентгеновской пленке и фотопленке, коэффициента отражения света на ксерографическом снимке и тому подобное, соответствующее радиационному изображению контролируемого объекта.
2.2.5. Преобразователь радиационного изображения; радиационный преобразователь (radiation image converter): устройство для преобразования радиационного изображения в изображение другого вида.
2.2.6. Радиационно-оптический преобразователь изображения; радиационно-оптический преобразователь (radiation-optical image converter): устройство для преобразования радиационного изображения в световое изображение.
2.2.7. Входная плоскость преобразователя радиационного изображения; входная плоскость (input plane of radiation image converter): плоскость, перпендикулярная к оси симметрии преобразователя изображения и проходящая через точку (точки) корпуса преобразователя, наиболее близкую к источнику ионизирующего излучения.
2.2.8. Входной экран преобразователя радиационного изображения; входной экран (input screen of radiation image converter): экран радиационного преобразователя, на котором происходит первичное преобразование радиационного изображения в изображение другого вида (яркость, проводимость, электронный поток и т.д.).
2.2.9. Выходной экран преобразователя радиационного изображения; выходной экран (output screen of radiation image converter): экран преобразователя, на котором формируется изображение, непосредственно воспринимаемое глазом человека, или изображение другого вида, удобное для регистрации и анализа.
2.2.10. Геометрическая нерезкость радиационного изображения; геометрическая нерезкость: нерезкость радиационного изображения, обусловленная конечными размерами эффективного фокусного пятна источника ионизирующего излучения или геометрическими параметрами устройства, формирующего радиационное изображение.
2.2.11. Нерезкость рассеяния радиационного изображения; нерезкость рассеяния: нерезкость теневого радиационного изображения, возникающая за счет рассеяния первичного излучения в материале контролируемого объекта и (или) в материале детектора радиационного излучения.
2.2.12. Динамическая нерезкость радиационного изображения; динамическая нерезкость: нерезкость радиационного изображения, возникающая при относительном перемещении (в процессе преобразования изображения) источника излучения, изображаемого объекта и преобразователя изображения.
2.2.13. Нерезкость преобразования радиационного изображения; нерезкость преобразования: нерезкость выходного изображения, возникающая при преобразовании исходного радиационного изображения двух смежных полей со скачкообразным изменением значения параметра изображения на границе раздела этих полей.
2.2.14. Коэффициент радиационно-оптического преобразования (conversion factor): отношение значения максимальной яркости выходного изображения преобразователя к значению мощности экспозиционной дозы ионизирующего излучения исходного изображения при условии равномерного облучения входной плоскости преобразователя.
2.2.15. Коэффициент усиления яркости радиационно-оптического преобразователя (intensification factor): отношение значения яркости выходного экрана радиационно-оптического преобразователя к значению яркости эталонного флюоресцентного экрана при одинаковых заданных условиях радиационного облучения входной плоскости преобразователя и флюоресцентного экрана.
2.2.16. Штриховая радиационная мира: устройство, с помощью которого создается периодическое изображение в виде чередующихся необлученных и равномерно облученных полей (штрихов и промежутков), имеющих вид полос с равной шириной и параллельными границами.
2.2.17. Предел разрешения радиационного преобразователя; предел разрешения (Ндп. разрешающая сила, разрешающая способность): наибольшее число штрихов в 1 мм исходного изображения, созданного штриховой радиационной мирой, которое обнаруживается раздельно при анализе выходного изображения, когда условия работы преобразователя оптимальны.
Примечание. Обнаруживаемое число штрихов в 1 мм принято выражать в "парах линий, мм", считая штрих и промежуток за две линии.
2.2.18. Проекционное увеличение при радиационном контроле; проекционное увеличение: отношение линейного размера элемента теневого радиационного изображения контролируемого объекта, сформированного точечным источником ионизирующего излучения, к размеру соответствующего элемента самого объекта.
2.2.19. Масштаб преобразования радиационного изображения; масштаб преобразования: отношение линейного размера элемента преобразованного выходного изображения к аналогичному линейному размеру соответствующего элемента исходного радиационного изображения.
2.2.20. Поворот радиационного изображения: угловое смещение преобразованного выходного изображения относительно исходного радиационного изображения.
2.2.21. Геометрическое искажение радиационного изображения: характеристика, определяющая отклонение формы преобразованного выходного изображения от формы соответствующего элемента исходного радиационного изображения.
2.2.22. Динамический диапазон радиационно-оптического преобразователя изображения; динамический диапазон: наибольшее отношение плотностей потока энергии ионизирующего излучения на двух полях исходного изображения, при котором на выходном изображении каждого из этих полей одновременно визуально обнаруживаются объекты заданного размера, причем контраст исходного изображения указанных объектов имеет одинаковое заданное значение для каждого из полей.
2.2.23. Рабочий динамический диапазон радиационно-оптического преобразователя изображения; рабочий динамический диапазон: динамический диапазон радиационно-оптического преобразователя при ограниченном сверху значении плотности потока энергии на том из полей исходного изображения, где эта
