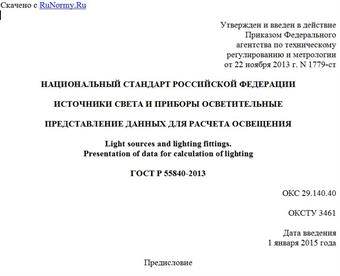

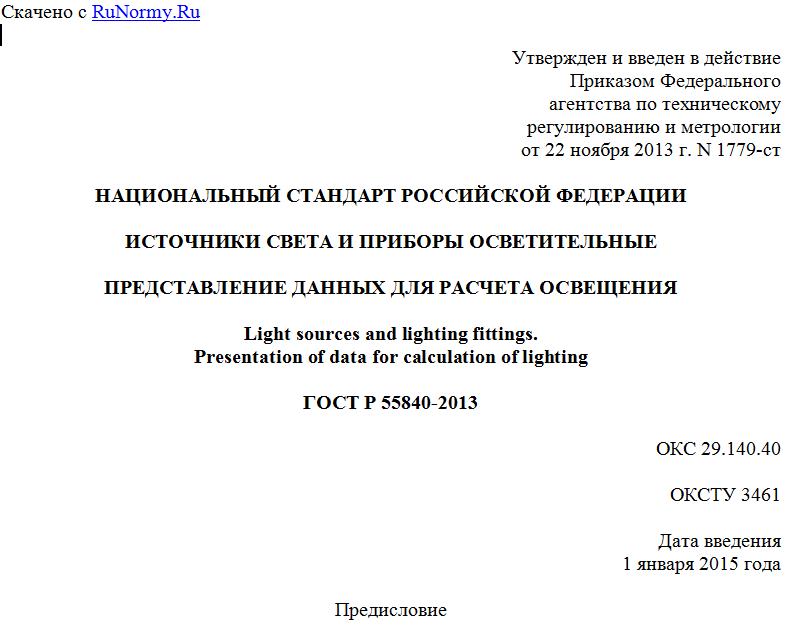

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1779-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСТОЧНИКИ СВЕТА И ПРИБОРЫ ОСВЕТИТЕЛЬНЫЕ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ДЛЯ РАСЧЕТА ОСВЕЩЕНИЯ
Light sources and lighting fittings.
Presentation of data for calculation of lighting
ГОСТ Р 55840-2013
ОКС 29.140.40
ОКСТУ 3461
Дата введения
1 января 2015 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ").
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1779-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает требования к представлению данных источников света (ИС) и осветительных приборов (ОП), используемых для расчета освещения при проектировании, реконструкции и эксплуатации осветительных установок.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55392-2012 Приборы осветительные и комплексы. Термины и определения
ГОСТ Р МЭК 60598-1-2011 Светильники. Часть 1. Общие требования и методы испытаний
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55392, а также следующие термины с соответствующими определениями:
3.1. Маркировка источника света или осветительного прибора: комбинация цифр и букв, используемая для идентификации ИС или ОП.
3.2. Габаритные размеры ИС: геометрические размеры ИС.
4. Требования к представлению данных для источников света
4.1. Светотехнические требования
4.1.1. Светотехнические требования ИС должны содержать данные о:
- световом потоке, лм;
- спаде светового потока;
- продолжительности горения, ч;
- индексе цветопередачи;
- коррелированной цветовой температуре, К.
Примечание. Спад светового потока ИС может быть представлен графически или в виде таблицы. Для выбора оптимального режима эксплуатации рекомендуется представлять данные в табличной форме.
4.1.2. Для светодиодных ИС дополнительно представляют данные о:
- цвете светодиодных ИС (для цветных светодиодных ИС указывают доминирующую длину волны);
- световом потоке при номинальном значении тока для ИС конкретных типов (силу света при номинальном значении тока), лм;
- угле излучения.
4.2. Эксплуатационные требования
4.2.1. Эксплуатационные требования ИС должны содержать данные о:
- классе энергетической эффективности (кроме светодиодных ИС);
- номинальной мощности (кроме светодиодных ИС), Вт;
- габаритных размерах, мм;
- маркировке.
4.2.2. Для светодиодных ИС дополнительно должны быть представлены данные о:
- максимальной рабочей температуре, °C;
- номинальном значении тока, А;
- напряжении при номинальном значении тока, В.
5. Требования к представлению данных
для осветительных приборов
5.1. Светотехнические требования
5.1.1. Светотехнические требования ОП должны содержать данные о:
- распределении силы света в форме таблицы приведенных значений силы света;
Примечание. В таблицу должны быть занесены значения силы света в системе фотометрирования или , приведенные к световому потоку, равному 1000 лм, условного ИС.
- распределении силы света в виде графика в любой системе координат - полярной или декартовой;
- распределении силы света в виде файла для использования в компьютерных программах;
Примечание. Файл должен содержать данные о характеристиках ОП, записанных по определенному формату (см. Приложения А, Б), например в IES-формате [1].
- предельной силе света в меридиональной плоскости под углами 80° и 90° к оптической оси для ОП утилитарного наружного освещения;
- коэффициенте спада светового потока ОП;
Примечание. Значения коэффициента спада светового потока ОП могут быть представлены графически или в виде таблицы. Для выбора оптимального режима эксплуатации рекомендуется представлять данные в табличной форме.
- габаритной яркости в виде таблицы значений, приведенных к световому потоку, равному 1000 лм, условного ОП;
Примечания
1. Приведение силы света и габаритной яркости к световому потоку необходимо для неразборных ОП со светодиодными ИС.
2. Для ОП, используемых в осветительных установках для освещения рабочих мест в помещениях, где используют дисплеи с углом наклона не более 15° от вертикали, значения габаритной яркости следует представлять в направлении силы света ОП для угла , равного 55°, 65°, 75° и 85° от вертикали в C-плоскостях.
- коррелированной цветовой температуре для ОП со светодиодными ИС;
- световой отдаче и коэффициенте световой отдачи для ОП со светодиодными ИС;
- защитном (условно защитном) угле;
- коэффициенте полезного действия, кроме ОП со светодиодными ИС.
5.2. Общие технические требования
Данные по общим техническим требованиям должны содержать информацию о:
- потребляемой мощности ОП, с учетом потребляемой мощности пускорегулирующими аппаратами и различными устройствами управления ИС;
- классе защиты от поражения электрическим током по ГОСТ Р МЭК 60598-1;
- климатическом исполнении и категориям размещения по ГОСТ 15150;
- степени защиты от воздействия окружающей среды (проникновения пыли, влаги и твердых частиц по ГОСТ Р МЭК 60598-1 и ГОСТ 14254);
- сроке службы;
- геометрических, установочных, присоединительных размерах и массе;
Примечание. Для настольных ОП могут быть представлены данные о высоте его установки относительно уровня пола или поверхности стола.
- маркировке;
- способе монтажа.
