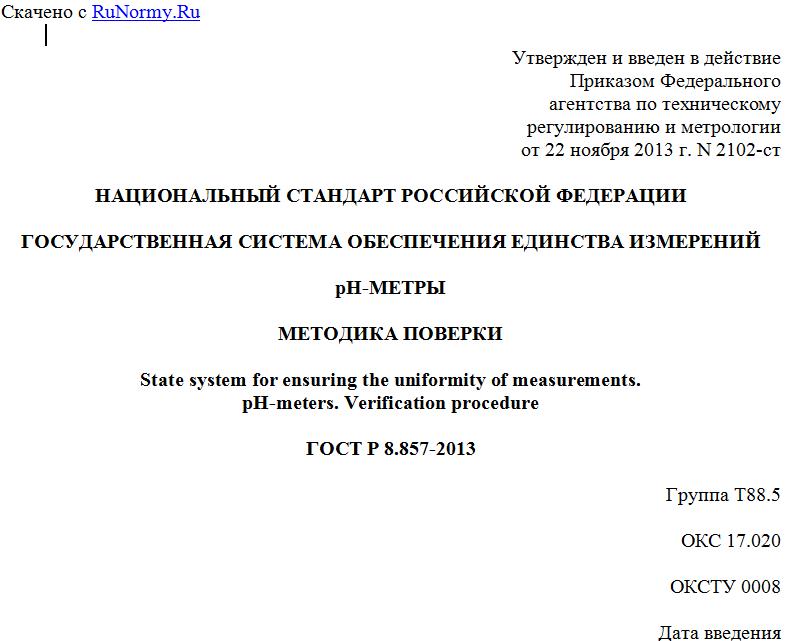

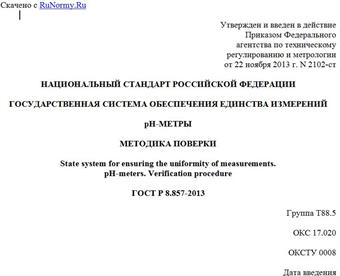

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 2102-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
pH-МЕТРЫ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
pH-meters. Verification procedure
ГОСТ Р 8.857-2013
Группа Т88.5
ОКС 17.020
ОКСТУ 0008
Дата введения
1 января 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений (ФГУП "ВНИИФТРИ").
2. Внесен Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", Подкомитет ПК 15 "Эталоны и поверочные схемы в области электрохимических измерений в жидких средах".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 2102-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает методы и средства первичной и периодической поверок pH-метров, состоящих из электродов, датчиков температуры и измерительных преобразователей (ИП) и предназначенных для измерений показателя активности ионов водорода (pH) и температуры контролируемых водных растворов.
Поверке подвергают pH-метры, прошедшие испытания в целях утверждения типа, выпускаемые из производства, выходящие из ремонта и находящиеся в эксплуатации в порядке, предусмотренном правилами по метрологии [1].
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ 8.135-2004 Государственная система обеспечения единства измерений. Стандарт-титры для приготовления буферных растворов - рабочих эталонов pH 2-го и 3-го разрядов. Технические и метрологические характеристики. Методы их определения
ГОСТ Р 52501-2005 Вода для лабораторного анализа. Технические условия
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.4.009-83 Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание
ГОСТ 12.4.021-75 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Операции поверки
3.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1
Операции поверки
Наименование операции Номер пункта настоящего стандарта Необходимость проведения операции при
первичной поверке периодической поверке
1. Внешний осмотр 9.1 + +
2. Опробование 9.2 + +
3. Определение диапазона измерений и основной абсолютной погрешности измерений pH 9.3 + +
4. Определение дополнительной абсолютной погрешности измерений pH, связанной с изменением температуры контролируемой среды (погрешность термокомпенсации) 9.4 + +
5. Определение дополнительной абсолютной погрешности измерений pH, связанной с изменением сопротивления измерительного электрода 9.5 + +
6. Определение дополнительной абсолютной погрешности измерений pH, связанной с изменением сопротивления вспомогательного электрода 9.6 + +
7. Определение диапазона измерений и пределов абсолютной погрешности измерений ЭДС 9.7 + +
8. Определение диапазона измерений и пределов абсолютной погрешности измерений температуры анализируемой жидкости 9.8 + +
4. Средства поверки
4.1. Для проведения поверки должны быть применены средства поверки, указанные в таблице 2.
Таблица 2
Средства поверки
Номер пункта настоящего стандарта Наименование и тип основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, метрологические и основные технические характеристики средства поверки
8.3, 9.3 Стандарт-титры для приготовления буферных растворов - рабочих эталонов pH 1-го и 2-го разрядов СТ-pH (пределы допускаемой абсолютной погрешности воспроизведения pH рабочих эталонов 1-го разряда при температуре 25 °C - +/- 0,004; пределы допускаемой абсолютной погрешности воспроизведения pH рабочих эталонов 2-го разряда - +/- 0,01)
Приложение А Водяной термостат с диапазоном регулирования температуры от 0 °C до 100 °C, допускаемая погрешность поддержания температуры контролируемой среды +/- 0,2 °C
8.4 Вода по ГОСТ Р 52501 (степень чистоты 2)
Раздел 9 Посуда лабораторная стеклянная мерная по ГОСТ 1770
Приложение А Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-01 (потенциал электрода относительно нормального водородного электрода 199,5 - 204,5 мВ)
Приложение А Термометр ртутный стеклянный лабораторный ТЛ-4 (диапазон от 0 до 100 °C, класс 1)
Приложение Б, 9.5, 9.6 Компаратор напряжений Р3003 (класс точности 0,0005)
Приложение Б, 9.5, 9.6 Магазин сопротивлений Р4830/1 (диапазон измерений от 0,01 Ом до 10 кОм; пределы допускаемой относительной погрешности измерений (0,0008 - 0,05)%)
Приложение Б, 9.5, 9.6 Имитатор электродной системы И-02 (значения сопротивления, имитирующего внутреннее сопротивление измерительного электрода 500, - и 1000 МОм, пределы допускаемой относительной погрешности измерений +/- 25%; значения сопротивления, имитирующего внутреннее сопротивление вспомогательного электрода, - 10 и 20 кОм, пределы допускаемой относительной погрешности измерений +/- 1%)
4.2. Допускается применять другие средства поверки с метрологическими характеристиками не хуже указанных в таблице.
4.3. Средства измерений должны быть исправны, иметь эксплуатационную документацию (ЭД) и свидетельства о поверке в соответствии с правилами по метрологии [1], а испытательное оборудование должно быть аттестовано по ГОСТ Р 8.568.
5. Требования к квалификации поверителя
5.1. К проведению поверки приборов допускаются лица, имеющие высшее или среднетехническое образование, опыт работы в области аналитической химии, ежегодно проходящие проверку знаний по технике безопасности, владеющие техникой потенциометрических измерений, изучившие настоящие рекомендации и аттестованные в качестве поверителя.
6. Требования безопасности
6.1. При проведении поверки соблюдают требования техники безопасности: при работе с химическими реактивами - по ГОСТ 12.1.007 и ГОСТ 12.4.021, при работе с электроустановками - по ГОСТ 12.1.019 и ГОСТ 12.2.007.0.
6.2. Помещение, в котором осуществляется поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004 и иметь средства пожаротушения по ГОСТ 12.4.009.
6.3. Исполнители должны быть проинструктированы о мерах безопасности, которые должны соблюдаться при работе с приборами в соответствии с инструкциями, прилагаемыми к приборам. Обучение работающих лиц правилам безопасности труда проводят по ГОСТ 12.0.004.
