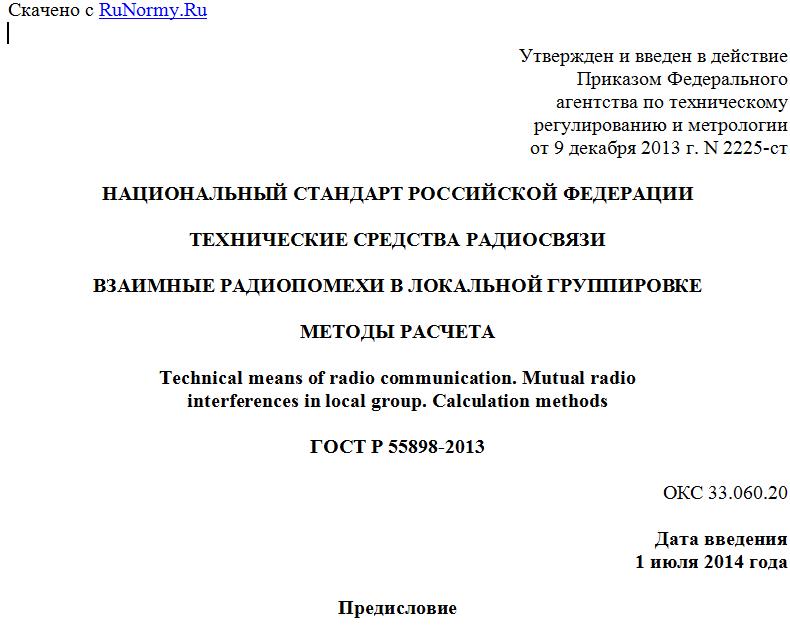

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 декабря 2013 г. N 2225-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ СРЕДСТВА РАДИОСВЯЗИ
ВЗАИМНЫЕ РАДИОПОМЕХИ В ЛОКАЛЬНОЙ ГРУППИРОВКЕ
МЕТОДЫ РАСЧЕТА
Technical means of radio communication. Mutual radio
interferences in local group. Calculation methods
ГОСТ Р 55898-2013
ОКС 33.060.20
Дата введения
1 июля 2014 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным образовательным бюджетным учреждением высшего профессионального образования "Санкт-Петербургский государственный университет телекоммуникаций им. проф. М.А. Бонч-Бруевича" (СПбГУТ) и ООО "Научно-производственная компания "СвязьСервис" (НПК "СвязьСервис")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2013 г. N 2225-ст
4 В настоящем стандарте учтены основные нормативные положения следующих рекомендаций Международного союза электросвязи (МСЭ) (сектор стандартизации в области радиосвязи):
- МСЭ-Р SM.337-6 (2008) Частотный и территориальный разнос (Frequency and distance separations);
- МСЭ-Р SM.1134-1 (2007) Расчет интермодуляционных помех в сухопутной подвижной службе (Intermodulation interference calculations in the land-mobile service);
- МСЭ-Р F.699-5 (2006) Эталонные диаграммы направленности антенн фиксированных беспроводных систем для использования при изучении вопросов координации и оценке помех в полосе частот от 100 МГц до примерно 70 ГГц (Reference radiation patterns for fixed wireless system antennas for use in coordination studies and interference assessment in the frequency range from 100 MHz to about 70 GHz)
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Октябрь 2016 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на технические средства радиосвязи, размещенные в локальной группировке, работающие в полосе частот от 27 МГц до 40 ГГц.
Стандарт устанавливает методы расчета параметров радиопомех от передатчиков группировки приемникам группировки, для которых рассматриваемые передатчики не являются корреспондентами.
Учитывается воздействие излучений передатчиков через антенну на приемники по антенному порту.
Не учитываются влияния передатчиков, расположенных вне группировки, на приемники группировки; не учитывается электромагнитный шум, в том числе индустриальные радиопомехи.
Методы расчета, установленные в настоящем стандарте, применяют на стадиях проектирования объектов связи и навигации. Методы учитывают топографию проектируемого объекта и технические характеристики оборудования.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50397-2011 Совместимость технических средств электромагнитная. Термины и определения
ГОСТ 23611-79 Совместимость радиоэлектронных средств электромагнитная. Термины и определения
ГОСТ 23872-79 Совместимость радиоэлектронных средств электромагнитная. Номенклатура параметров и классификация технических характеристик
ГОСТ 24375-80 Радиосвязь. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения, обозначения и сокращения
3.1 Термины, определения
В настоящем стандарте применены термины по ГОСТ Р 50397-2011, ГОСТ 23611, ГОСТ 23872-79, ГОСТ 24375, а также следующие термины с соответствующими определениями:
3.1.1 техническое средство радиосвязи: Оборудование электросвязи, включающее радиопередатчик и/или радиоприемник.
3.1.2 локальная группировка ТС РС: Совокупность технических средств радиосвязи, размещенных в ограниченном пространстве (на радиотелевизионной башне, крыше здания и т.п.).
3.1.3 электромагнитный шум: Изменяющееся во времени электромагнитное явление, которое не содержит информации и может налагаться на полезный сигнал или объединяться с полезным сигналом.
3.1.4 оценка радиопомехи: Классификация радиопомехи по признаку - "допустимая", "недопустимая".
3.1.5 затронутый приемник: Приемник, на который по антенному порту действует радиопомеха.
3.1.6 пораженный приемник: Приемник, на который по антенному порту действует недопустимая радиопомеха.
3.1.7 мешающий передатчик: Передатчик, излучение которого является недопустимой радиопомехой приемнику, для которого рассматриваемый передатчик не является корреспондентом.
3.1.8 блокирование: Изменение отклика на полезный радиосигнал при наличии на входе приемного устройства хотя бы одной недопустимой радиопомехи.
3.1.9 соседний радиоканал: Полоса частот, ширина которой равна ширине полосы пропускания приемника, а средняя частота отстоит от частоты настройки приемника на ширину основного канала приема.
3.1.10 интермодуляционный продукт: Отклик в тракте приемника в результате взаимодействия на его нелинейных элементах двух или более радиопомех.
3.2 Обозначения и сокращения
АД - абонентский доступ;
АЧХ - амплитудно-частотная характеристика;
БС - базовая станция;
ГКРЧ - Государственная комиссия по радиочастотам;
ДН - диаграмма направленности антенны;
МСЭ - Международный союз электросвязи;
МШУ - малошумящий усилитель;
ПРД - передатчик;
ПРМ - приемник;
РРС - радиорелейная станция;
ТС РС - техническое средство радиосвязи;
СПС - сухопутная подвижная служба;
УВЧ - усилитель высокой частоты;
УПЧ - усилитель промежуточной частоты.
4 Исходные данные и блок-схема алгоритма расчета параметров радиопомех
4.1 Состав локальной группировки
n - число ПРД (i = 1, 2, ... n);
m - число ПРМ (j = 1, 2, ... m).
4.2 Характеристики передатчиков локальной группировки
Для каждого ПРД:
fПРД - рабочая частота передачи, МГц;
PТ - максимальная мощность излучения, дБВт;
BТ-3, BТ-30, BТ-X - ширина полосы частот излучения, МГц, на уровнях -3, -30 и X, дБ;
AГ - относительный уровень побочного радиоизлучения, дБ;
- потери в фидере на передачу, дБ;
G0Т - коэффициент усиления антенны, дБи;
ДН в горизонтальной плоскости (от 0 до 360 град) и ДН в вертикальной плоскости (от -90 до +90 град);
x, y, h - координаты антенны ПРД в прямоугольной системе координат относительно выбранного центра, м.
4.3 Характеристики приемников локальной группировки
Для каждого ПРМ:
fПРМ - частота настройки ПРМ, МГц;
fГЕТ - частота гетеродина, МГц;
