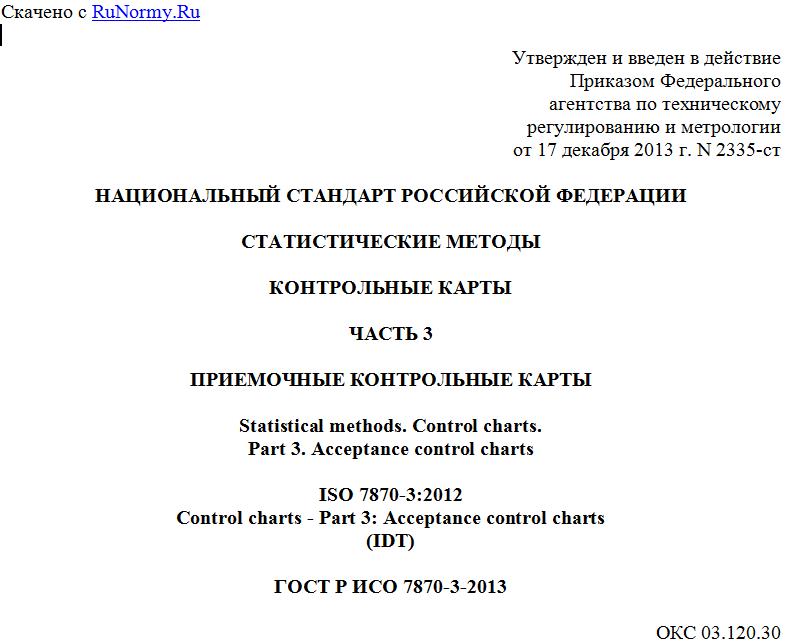

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 декабря 2013 г. N 2335-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СТАТИСТИЧЕСКИЕ МЕТОДЫ
КОНТРОЛЬНЫЕ КАРТЫ
ЧАСТЬ 3
ПРИЕМОЧНЫЕ КОНТРОЛЬНЫЕ КАРТЫ
Statistical methods. Control charts.
Part 3. Acceptance control charts
ISO 7870-3:2012
Control charts - Part 3: Acceptance control charts
(IDT)
ГОСТ Р ИСО 7870-3-2013
ОКС 03.120.30
Дата введения
1 декабря 2014 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 125 "Применение статистических методов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2335-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 7870-3:2012 "Контрольные карты. Часть 3. Приемочные контрольные карты" (ISO 7870-3:2012 "Control charts - Part 3: Acceptance control charts").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 50779.43-99 (ИСО 7966-93).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Приемочная контрольная карта объединяет в себе элементы управления процессом и приемочного выборочного контроля. Она помогает принимать решение о приемлемости процесса. Основными вопросами, при решении которых применяют приемочные контрольные карты, являются следующие:
а) удовлетворяет ли указанная доля (в процентах) соответствующих единиц продукции или услуг, произведенных процессом, установленным требованиям;
б) находится ли уровень процесса в допустимой зоне.
В отличие от большинства подходов приемочного выборочного контроля в настоящем стандарте акцент сделан на приемлемости процесса, а не продукции.
В отличие от наиболее распространенных подходов, основанных на контрольных картах, в данном случае необязательно уровень процесса должен находиться вблизи некоторого единственного установленного уровня до тех пор, пока изменчивость внутри подгрупп остается удовлетворительной. Процесс (для цели приемки) может находиться на любом уровне или уровнях в некоторой зоне, приемлемой с точки зрения требований технических допусков. Таким образом, предполагается, что некоторые особые причины вызывают достаточно малые сдвиги уровня процесса относительно установленных требований и неэкономично корректировать уровень процесса только для целей приемки.
Следует заметить, что применение приемочной контрольной карты способствует выявлению и устранению особых причин изменчивости процесса для целей его непрерывного совершенствования.
Необходима проверка на присущую процессу стабильность. Для этого наблюдение ведется с применением контрольных карт Шухарта (карт размахов или выборочных стандартных отклонений) для подтверждения того, что изменчивость, присущая рациональным подгруппам, остается устойчивой. Дополнительным источником информации для управления процессом является исследование распределения рассматриваемых уровней процесса. Для проверки правомерности применения приемочной контрольной карты следует проводить предварительный анализ процесса с помощью контрольной карты Шухарта.
1. Область применения
В настоящем стандарте установлены правила использования приемочных контрольных карт и установлены общие процедуры определения объема выборки, контрольных границ и критериев принятия решения. Приемочная контрольная карта должна быть использована только в случаях, когда:
a) изменчивость в подгруппах находится в статистически управляемом состоянии и оценена оперативно;
b) достигнут высокий уровень воспроизводимости процесса.
Приемочную контрольную карту обычно используют, когда контролируемая характеристика процесса подчиняется нормальному распределению, однако она может быть применена и в случае других распределений. В стандарте приведены примеры, в которых показаны преимущества применения приемочных контрольных карт перед другими контрольными картами. В примерах показаны детали определения объема выборки, контрольных границ и критериев принятия решения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 3534-1 Статистика. Словарь и условные обозначения. Часть 1. Общие статистические термины и термины, используемые в вероятностных задачах (ISO 3534-1 Statistics - Vocabulary and symbols - Part 1: General statistical terms and terms used in probability)
ИСО 3534-2 Статистика. Словарь и условные обозначения. Часть 2. Прикладная статистика (ISO 3534-2 Statistics - Vocabulary and symbols - Part 2: Applied statistics).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ИСО 3534-1, ИСО 3534-2, а также следующие термины с соответствующими определениями.
3.1. Приемлемый процесс (acceptable process): процесс, центральная линия которого на контрольной карте Шухарта находится в зоне приемлемых процессов.
Примечание 1. В идеале выборочное среднее на такой контрольной карте совпадает с целевым значением.
Примечание 2. Зона приемлемых процессов показана на рисунке 1. Сведения о контрольных картах Шухарта приведены в ИСО 7870-2.
Рисунок 1. Границы требований к процессу:
верхняя и нижняя линии APL и RPL, зоны приемлемости
и неприемлемости и неопределенности процесса
4. Обозначения
Примечание. Директивы ИСО/МЭК заставляют отступать от общего использования SPC относительно дифференцирования между сокращенными терминами и символами. Сокращенный термин и его символ могут отличаться по внешнему виду двумя способами: типом шрифта и наличием или отсутствием курсива. Чтобы различить сокращения (аббревиатуры) от символов, сокращения приведены в Arial вертикально, а символы - в Times New Roman или греческом алфавите курсивом. Следует учитывать, что сокращения могут содержать несколько букв, а обозначения состоят только из одной буквы. Например, стандартное сокращение для предела приемлемого уровня процесса APL допустимо, но его обозначение в уравнениях . Это сделано для устранения неверного толкования формул.
- приемочная контрольная граница;
- предел приемлемых уровней процесса;
- нижняя граница поля допуска;
- объем выборочной подгруппы (выборки);
- приемлемая доля несоответствующих единиц продукции;
- неприемлемая доля несоответствующих единиц продукции;
- вероятность приемки процесса;
- предел неприемлемых уровней процесса или граница зоны неприемлемых процессов;
- целевое значение, т.е. оптимальное значение;
- верхняя граница требований;
- среднее арифметическое значений контролируемого параметра X, которое наносят на контрольную карту;
- стандартная величина, имеющая нормальное распределение с нулевым средним и стандартным отклонением, равным 1;
- квантиль нормированного нормального распределения уровня p' (аналогично для и ; и и т.д.);
- риск ошибочного отклонения удовлетворительного процесса с уровнем APL;
- риск ошибочной приемки неудовлетворительного процесса с уровнем RPL;
- среднее процесса;
- стандартное отклонение в пределах подгруппы, соответствующее собственной изменчивости процесса;
- стандартное отклонение выборочного среднего подгруппы, соответствующее собственной изменчивости процесса .
4.2. Сокращения
ACL приемочные контрольные границы;
APL приемлемый уровень процесса;
нижняя граница требований (в качестве нижнего индекса);
OC оперативная характеристика;
