Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1693-ст

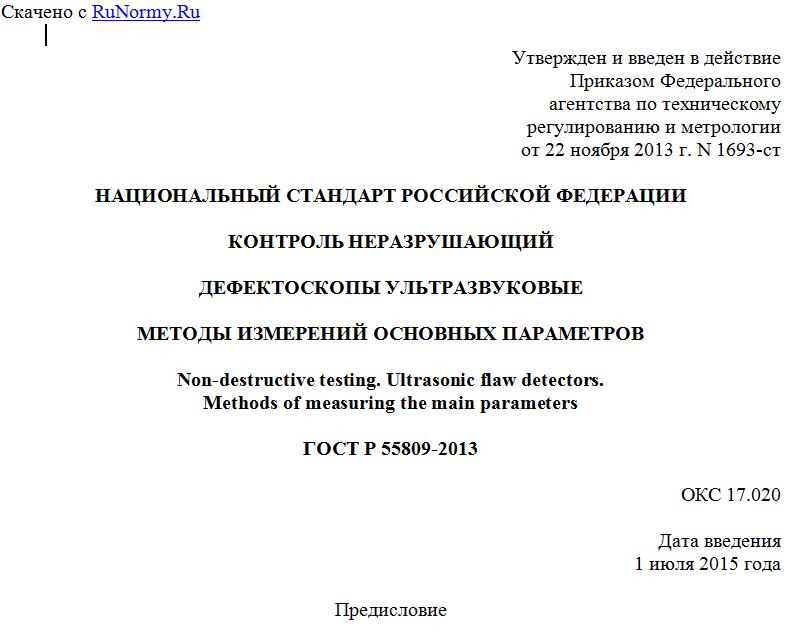

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
ДЕФЕКТОСКОПЫ УЛЬТРАЗВУКОВЫЕ
МЕТОДЫ ИЗМЕРЕНИЙ ОСНОВНЫХ ПАРАМЕТРОВ
Non-destructive testing. Ultrasonic flaw detectors.
Methods of measuring the main parameters
ГОСТ Р 55809-2013
ОКС 17.020
Дата введения
1 июля 2015 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ") на основе стандарта, указанного в пункте 4.
2. Внесен Управлением по метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 371 "Контроль неразрушающий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1693-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает методы измерений основных параметров импульсных ультразвуковых дефектоскопов общего назначения (далее - дефектоскопы), предназначенных для контроля продукции на наличие дефектов типа нарушения сплошности материалов готовых изделий и полуфабрикатов, для измерения глубины залегания дефекта, измерения отношения амплитуд сигналов от дефектов и работающих в диапазоне частот от 0,2 до 30 МГц.
Перечень параметров дефектоскопов, для которых установлены настоящим стандартом методы измерения, приведен в Приложении А.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 14782-86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ 21397-81 Контроль неразрушающий. Комплект стандартных образцов для ультразвукового контроля полуфабрикатов и изделий из алюминиевых сплавов. Технические условия
ГОСТ 23702-90 Контроль неразрушающий. Преобразователи ультразвуковые. Методы испытаний.
3. Условия измерений
3.1. Измерения выполняют при следующих нормальных климатических условиях:
- температура окружающего воздуха ...... (293 +/- 5) К [(20 +/- 5) °C];
- относительная влажность воздуха ........ (65 +/- 15)%;
- атмосферное давление ..... (100 +/- 4) кПа [(750 +/- 30 мм рт. ст.)].
Допускаемые отклонения от этих условий при испытаниях, контроле и поверке устанавливают в стандартах и технических условиях на дефектоскопы конкретного типа.
Поверку дефектоскопов проводят при нормальных климатических условиях.
3.2. Напряжение, частота переменного тока питания средств измерений должны соответствовать требованиям нормативных документов (далее - НД) на них.
3.3. При контроле вибрация, внешние электрические или магнитные поля не должны влиять на работу дефектоскопа и средств измерений.
3.4. Измерения проводят после установления рабочего режима дефектоскопов и средств измерений.
3.5. Положение дефектоскопа и средств измерений в пространстве при измерениях должно соответствовать требованиям НД на них.
3.6. Средства измерений применяют в соответствии с требованиями, установленными НД на приборы конкретного типа.
4. Средства измерений
4.1. При измерениях используются следующие средства измерений:
- осциллографы;
- электронно-счетные частотомеры;
- аттенюаторы;
- согласователи;
- ограничители;
- генераторы радиоимпульсов;
- стандартные образцы.
4.2. Осциллографы должны иметь следующие параметры:
- время нарастания переходной характеристики - не более 10 нс;
- полоса пропускания при неравномерности 3 дБ - не уже 0,1 - 35 МГц;
- выброс переходной характеристики - не более 5%;
- входное сопротивление - не менее 1,0 МОм;
- входная емкость - не более 30 пФ;
- погрешность измерений амплитуды импульсного сигнала - не более 10%;
- погрешностью измерений временных интервалов - не более 12%;
- диапазон амплитуд исследуемых сигналов - не уже 0,03 - 300 В;
- диапазон длительностей исследуемых сигналов - не уже 0,035 - 50·103 мкс.
4.3. Электронно-счетные частотомеры должны иметь следующие параметры:
- диапазон измерений частоты - не уже 0,1 - 35 МГц;
- диапазон измерений длительности импульсов - не уже 1 - 103 мкс;
- погрешность измерений длительности - не более 0,01 мкс.
4.4. Аттенюаторы должны иметь следующие параметры:
- рабочий диапазоном частот - от 0 до 35 МГц;
- входное и выходное сопротивление - 75 +/- 1 Ом или 50 Ом +/- 1%;
- максимальное ослабление - не менее 100 дБ;
- значение ступени ослабления - не более 0,1 дБ;
- основная погрешность установки ослабления - до +/- 0,2 дБ в диапазоне ослаблений от 0 до 10 дБ, до +/- 0,5 дБ в диапазоне ослаблений от 10 до 50 дБ и до +/- 1,0 дБ в диапазоне ослаблений от 50 до 100 дБ.
4.5. Все средства измерений должны иметь свидетельство о поверке. Стандартные образцы должны быть аттестованы по геометрическим и акустическим параметрам.
4.6. Генераторы прямоугольных импульсов должны иметь следующие параметры:
- диапазон длительностей импульсов - не уже 0,1 - 103 мкс;
- диапазон задержки импульсов между каналами - не уже 0,2 - 103 мкс;
- диапазон частот следования импульсов - не уже 1 - 50·103 Гц;
- амплитуда импульсного основного и задержанного каналов - не менее 3 В.
1.7. Генераторы радиоимпульсов должны иметь следующие параметры:
- частота заполнения радиоимпульсов f0 должна регулироваться в диапазоне от 0,1 до 30 МГц;
- длительность радиоимпульсов должна регулироваться в диапазоне от 5/f0 до 10/f0;
- амплитуда напряжения радиоимпульса должна быть не менее 5 В и плавно регулироваться в диапазоне не менее от 10 до 20 дБ;
- сопротивление нагрузки генератора должно быть не менее 50 Ом;
- генератор должен формировать прямоугольный импульс длительностью, равной задержке радиоимпульса относительно синхроимпульса, или формировать импульс, фронт которого совпадает с фронтом радиоимпульса;
- генератор должен иметь два режима работы - режим непрерывной генерации радиоимпульсов и режим однократной генерации пачек с заданным числом Nи радиоимпульсов в пачке, где Nи = 1, 2 ,3...10.
4.8. Типы стандартных образцов должны быть установлены в НД дефектоскопов конкретного типа.
4.9. Основные метрологические характеристики стандартных образцов для определения общих параметров дефектоскопов должны соответствовать требованиям НД.
4.10. Допускается применение комбинированных и автоматических средств измерений, соответствующих требованиям настоящего стандарта.
4.11. Допускается в обоснованных случаях применять средства измерений на более узкие диапазоны параметров исследуемого сигнала, соответствующих требованиям настоящего стандарта.
4.12. Соотношение пределов допускаемых значений характеристик погрешности стандартных образцов (методик измерений) и испытуемого дефектоскопа не должно превышать 1/3.
4.13. Принципиальная схема ограничителя приведена в Приложении Б, согласователя - в Приложении В, перечень рекомендуемых средств измерений - в Приложении Г и конструкция стандартного образца - в Приложении Д.
5. Подготовка к измерениям
4.1. Если дефектоскоп или средство измерения находились в климатических условиях, отличных от нормальных, то их выдерживают в нормальных климатических условиях не менее 1 ч или времени, указанного в НД на них.
5.2. Проверяют соответствие средств измерений требованиям раздела 4.
5.3. Дефектоскоп и средства измерений подготавливают к работе в соответствии с требованиями НД на них и собирают схему для конкретного вида измерений.
5.4. Положения органов регулировок дефектоскопа, кроме особо указанных в разделах 6 и 7, должны быть установлены в НД на дефектоскоп конкретного типа и заданы в виде:
а) таблиц - для органов регулировки, которые имеют фиксированные положения (фиксаторы, оцифрованные шкалы, предельные значения);
б) описания последовательности действий оператора в соответствии с методикой, приведенной в НД.
Для просмотра документа целиком скачайте его >>>
