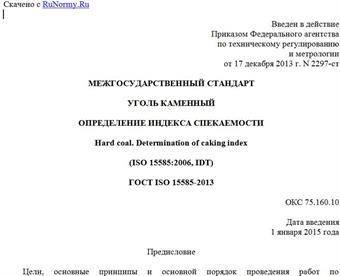

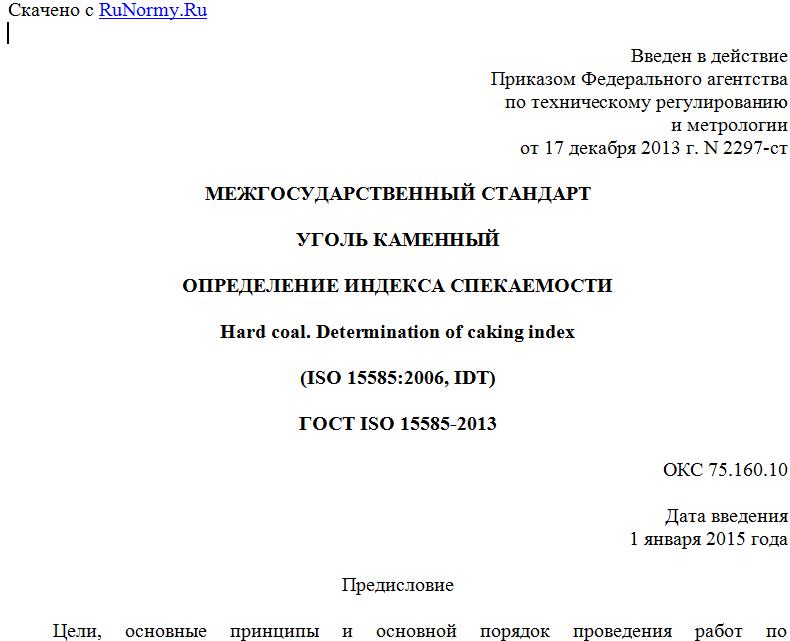

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 17 декабря 2013 г. N 2297-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛЬ КАМЕННЫЙ
ОПРЕДЕЛЕНИЕ ИНДЕКСА СПЕКАЕМОСТИ
Hard coal. Determination of caking index
(ISO 15585:2006, IDT)
ГОСТ ISO 15585-2013
ОКС 75.160.10
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 395 "Кокс и продукты коксохимии", Открытым акционерным обществом "Восточный научно-исследовательский углехимический институт" (ОАО "ВУХИН") на основе собственного аутентичного перевода международного стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 3 декабря 2013 N 62-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004 - 97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 Г. N 2297-ст межгосударственный стандарт ГОСТ ISO 15585-2013 в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт идентичен международному стандарту ISO 15585:2006 Hard coal. Determination of coking index (Уголь каменный. Определение индекса спекаемости)
Международный стандарт разработан техническим комитетом ISO/TS 27 "Твердое минеральное топливо", подкомитетом SC 5 "Методы анализа"
Официальные экземпляры международных стандартов, на основе которых подготовлен (разработан) настоящий межгосударственный стандарт и на которые даны ссылки, имеются в Федеральном фонде технических регламентов и стандартов (ФГУП "Стандартинформ").
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (ITD).
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на каменные угли и устанавливает метод определения индекса спекаемости.
Данный метод применим для оценки спекающей способности углей с показателем отражения витринита Ro,r в пределах от 0,6% до 1,8% включ.
2. Нормативные ссылки
Для применения настоящего необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения) стандарте использованы нормативные ссылки на следующие международные стандарты:
ISO 562 Hard coal and coke - Determination of volatile matter (Уголь каменный и кокс. Определение выхода летучих веществ)
ISO 589 Hard coal - Determination of total moiature (Каменный уголь. Определение общей влаги)
ISO 1171 Solid mineral fuels - Determination of ash (Твердые минеральные топлива. Определение зольности)
3. Термины и определения
3.1 индекс спекаемости (coking index): Критерий оценки прочности связей между частицами угля или между частицами угля и инертного материала после нагревания до 850 °C.
4. Сущность метода
Навеску приготовленной пробы угля определенной крупности и эталонный антрацит смешивают в установленных пропорциях и полученную смесь быстро нагревают.
Кокс, полученный в тигле, испытывают на прочность в барабане при определенных условиях.
Спекающую способность испытуемого образца оценивают по прочности кокса на истирание, т.е. по величине сопротивления измельчению.
5. Реагенты
5.1 Эталонный антрацит характеризуется следующими показателями: массовая доля влаги в воздушно-сухой пробе - менее 2,5%; зольность сухой пробы - менее 4% массовых; выход летучих веществ в расчете на сухое беззольное состояние пробы - менее 8% массовых. Размер частиц в пределах от 0,1 до 0,2 мм, массовая доля класса менее 0,1 мм не должна превышать 6%, а класса более 0,2 мм - 4%.
Примечание - В приложениях A и B приведена информация о получении, приготовлении и испытании эталонного антрацита.
6. Аппаратура
6.1 Весы с пределом допускаемой погрешности 0,01 г.
6.2 Тигель фарфоровый со следующими размерами (см. рисунок 1):
a) наружный диаметр верхней части тигля (40 +/- 1,5) мм;
b) внутренний диаметр дна тигля (20 +/- 1,5) мм;
c) наружная высота (40 +/- 1,5) мм;
d) толщина стенки менее 2 мм.
6.3 Крышка фарфоровая толщиной от 1,5 до 2,0 мм, с отверстием в центре диаметром 2 мм (см. рисунок 1).
Рисунок 1 - Тигель и крышка
6.4 Мешалка из металлической проволоки диаметром от 1,0 до 1,5 мм, с петлей диаметром 8 мм на одном конце (см. рисунок 2).
Рисунок 2 - Мешалка
6.5 Груз из жаростойкой стали, например из нихромовой стали <1>, массой 110 - 115 г (см. рисунок 3).
--------------------------------
<1> Нихром приведен в качестве примера подходящего материала. Эта информация дана для удобства пользования настоящим стандартом и не является рекламой.
Рисунок 3 - Жаростойкий груз
6.6 Пресс для уплотнения смеси угля и эталонного антрацита с помощью груза массой 6 кг (см. рисунок 4).
1 - основание; 2 - болт; 3 - пята; 4 - стальная труба;
5 - соединительная пластина; 6 - заглушка; 7 - запасная ось;
8 - малая ось; 9 - шайба; 10 - шплинт; 11 - несущий рычаг;
2 - рукоятка; 13 - груз пресса; 14 - облегченный
вертикальный вал; 15 - вставка
Рисунок 4 - Пресс, используемый для сжатия
смеси антрацита и испытуемого угля
6.7 Электрическая печь с зоной равномерного нагрева, с терморегулятором для контроля и поддержания температуры в этой зоне (850 +/- 10) °C.
6.8 Барабан с крышкой, приводным валом, редуктором и электродвигателем для проведения испытания кокса на истираемость.
Для просмотра документа целиком скачайте его >>>
