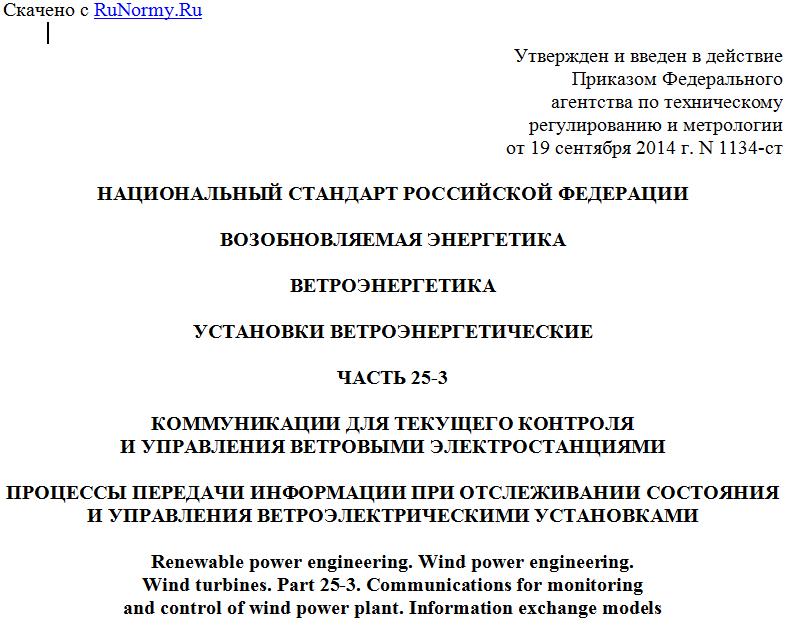

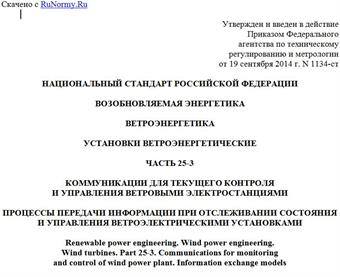

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 сентября 2014 г. N 1134-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЗОБНОВЛЯЕМАЯ ЭНЕРГЕТИКА
ВЕТРОЭНЕРГЕТИКА
УСТАНОВКИ ВЕТРОЭНЕРГЕТИЧЕСКИЕ
ЧАСТЬ 25-3
КОММУНИКАЦИИ ДЛЯ ТЕКУЩЕГО КОНТРОЛЯ
И УПРАВЛЕНИЯ ВЕТРОВЫМИ ЭЛЕКТРОСТАНЦИЯМИ
ПРОЦЕССЫ ПЕРЕДАЧИ ИНФОРМАЦИИ ПРИ ОТСЛЕЖИВАНИИ СОСТОЯНИЯ
И УПРАВЛЕНИЯ ВЕТРОЭЛЕКТРИЧЕСКИМИ УСТАНОВКАМИ
Renewable power engineering. Wind power engineering.
Wind turbines. Part 25-3. Communications for monitoring
and control of wind power plant. Information exchange models
IEC 61400-25-3:2006
Wind turbines. Part 25-3. Communications
for monitoring and control of wind power plants.
Information exchange models
(MOD)
ГОСТ Р 54418.25.3-2014
(МЭК 61400-25-3:2006)
ОКС 27.180
Дата введения
1 июля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2014 г. N 1134-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61400-25-3:2006 "Турбины ветровые. Часть 25-3. Коммуникации для текущего контроля и управления ветровыми электростанциями. Модели информационного обмена" (IEC 61400-25-3:2006 "Wind turbines. Part 25-3. Communications for monitoring and control of wind power plants. Information exchange models") путем изменения отдельных фраз (слов, значений показателей), которые выделены в тексте курсивом
Внесение указанных технических отклонений направлено на учет особенности объекта и/или аспекта стандартизации, характерные для Российской Федерации
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Группа стандартов ГОСТ Р 54418.25 устанавливает требования к информационной связи между компонентами ветроэнергетических станций, такими как ветротурбины и объекты системы управления и сбора данных (SCADA). Внутренние информационные связи между компонентами ветроэнергетических станций в группе стандартов ГОСТ Р 54418.25 не рассматриваются.
Группа стандартов ГОСТ Р 54418.25 предназначена для коммуникационной среды, поддерживаемой моделью клиент-сервер. Определены три области, сформированные отдельно, для обеспечения реализации масштабной модели:
1) информационные модели ветровой электростанции (ВЭС);
2) информационно-обменные модели (модели информационного обмена);
3) отображение моделей на стандартный профиль коммуникации.
Информационная модель ветровой электростанции и информационно-обменная модель рассматриваются вместе и представляют собой интерфейс между клиентом и сервером. В этой связке серверы информационной модели ВЭС служат для интерпретации доступных данных ветровой электростанции. Информационная модель ВЭС используется клиентским сервером для предложения унифицированной, компонентно-ориентированной точки зрения на ветровой электростанции. Информационно-обменная модель отражает все активные обмены сервера. Группа стандартов ГОСТ Р 54418.25 обеспечивает унификацию разнородных интерфейсов клиента и серверов разных производителей и поставщиков.
Концептуальная коммуникационная модель группы стандартов ГОСТ Р 54418.25 представлена на рисунке 1.
Рисунок 1 - Концептуальная коммуникационная модель
в группе стандартов ГОСТ Р 54418.25
В соответствии с рисунком 1 группа стандартов ГОСТ Р 54418.25 характеризует сервер по следующим аспектам:
- информация, предоставленная компонентом ветроэнергетической станции, например, скорость вращения ротора ветроколеса или выработка электроэнергии за определенный промежуток времени, обрабатывается и становится общедоступной;
- средства обмена обработанными данными, охарактеризованные в настоящем стандарте.
- отображение обработанных данных в коммуникационном профиле, предусматривающем набор протоколов для их дальнейшей передачи.
Группа стандартов ГОСТ Р 54418.25 описывает моделирование данных, обмен данными и их отображение в специальных коммуникационных протоколах. В настоящем стандарте отсутствуют требования к тому, как и где выполняются коммуникационный интерфейс, интерфейс для прикладных программ, а также рекомендации по их исполнению. Цель настоящего стандарта состоит в том, чтобы информация, связанная с отдельным компонентом ветроэнергетической станции (таким, как ветротурбина) была доступна для соответствующего логического устройства.
Группа стандартов ГОСТ Р 54418.25 описывает информационно-управляющие системы ветроэнергетических станций. Общий подход группы стандартов ГОСТ Р 54418.25 был выбран для представления обобщенных определений классов и служб таким образом, чтобы подробное изложение специальных пакетов протоколов, методов исполнения и управляющих систем было независимо друг от друга. Отображение этих обобщенных классов и служб в конкретных информационных системах не входит в область действия настоящего стандарта, но будет входить в область действия стандарта ГОСТ Р 54418.25.4.
ГОСТ Р 54418.25.4 подробно описывает информационную модель устройств и функций, связанных с их практическим применением в ветротурбинах. В частности, ГОСТ Р 54418.25.4 подробно описывает имена совместимых логических узлов, имена данных для связи между логическими устройствами компонентов ветроэнергетической станции, включает в себя отношения между логическими устройствами, логическими элементами и данными. Имена, описанные в группе стандартов ГОСТ Р 54418.25, используются для построения иерархической структуры, применяемой для связи с компонентами ВЭС.
Для достижения эксплуатационной совместимости все параметры в информационной модели нуждаются в строгом определении по отношению к синтаксису и семантике. Семантика этих параметров главным образом обеспечена именами, присвоенными логическим узлам и данным, которые они содержат, поскольку они определены в настоящем стандарте. Эксплуатационная совместимость будет проще, если большинство параметров будет определено принудительно.
Параметры с полной семантикой являются только одним из элементов, требующихся для достижения эксплуатационной совместимости. С того момента как параметры приняты интеллектуальным электронным устройством, надлежащее устройство соответственно нуждается в совместимых предметных алгоритмах в соответствии с настоящим стандартом.
Примечание - Группа стандартов ГОСТ Р 54418.25 фокусируется на общей информации, а не на информации конкретного производителя. Конкретные информационные элементы, которые, как правило, сильно различаются между реализацией конкретных производителей, могут быть, например, указаны в двусторонних соглашениях, в группах пользователей или в поправках к группе стандартов ГОСТ Р 54418.25.
Настоящий стандарт определяет сервисы моделирования обмена информацией в интеллектуальных электронных устройствах ветроэнергетических установок. Данные сервисы далее называются "Абстрактный интерфейс услуг связи (ACSI)". Интерфейс ACSI был определен как независимый от базовых систем связи.
Информационно-обменная модель определена в терминах:
- иерархической модели класса всей информации, к которой можно получить доступ;
- сервисов, работающих в этих классах;
- параметров, связанных с каждым сервисом.
Методика описания ACSI абстрагирована от всего разнообразия подходов к реализации взаимодействия различных устройств.
Эти определения абстрактных служб должны отражаться в конкретных определениях объекта, которые должны использоваться для специального протокола. Преобразование в стеки специального протокола изложено в ГОСТ Р 54418.25.4.
Примечания
1 Абстрагирование в ACSI имеет два значения. Первое - смоделированы только те аспекты реального устройства (например, ротор) или реальной функции, которые видны и доступны из сети связи. Это абстрагирование позволяет создать иерархические модели классов и их режимы, описанные в ГОСТ Р 54418.25.2. Второе - интерфейс ACSI абстрагирован от ряда аспектов конкретных определений (например, каким образом происходит обмен информацией между устройствами). Определено только концептуальное взаимодействие. Конкретный обмен информацией описан в ГОСТ Р 54418.25.2.
1 Область применения
Настоящий стандарт определяет абстрактный интерфейс услуг связи (ACSI), описывающий связи между клиентом и удаленным сервером для:
- доступа к данным и поиска данных в режиме реального времени;
- управления устройством;
- регистрации событий и составления отчетов по событиям;
- взаимодействия сервера публикации/подписчика;
- самоописания устройств (словарь данных устройства);
- печати данных и определения типов данных.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р МЭК 61850-7-2-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 2. Абстрактный интерфейс услуг связи (ACSI) (МЭК 61850-7-2-2009, IDT)
