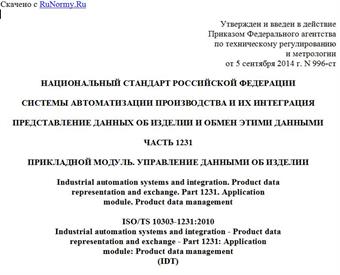

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 сентября 2014 г. N 996-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1231
ПРИКЛАДНОЙ МОДУЛЬ. УПРАВЛЕНИЕ ДАННЫМИ ОБ ИЗДЕЛИИ
Industrial automation systems and integration. Product data
representation and exchange. Part 1231. Application
module. Product data management
ISO/TS 10303-1231:2010
Industrial automation systems and integration - Product data
representation and exchange - Part 1231: Application
module: Product data management
(IDT)
ГОСТ Р ИСО/ТС 10303-1231-2014
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 августа 2015 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2014 г. N 996-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1231:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1231. Прикладной модуль. Управление данными об изделии" (ISO/TS 10303-1231:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1231: Application module: Product data management").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Настоящий стандарт специфицирует прикладной модуль для представления центрального, общего подмножества данных, управляемых системой управления данными об изделии (PDM - Product Data Management). Это подмножество является пересечением требований и структур данных, относящихся к нескольким прикладным протоколам, в основном из области конструирования и проектирования дискретных электромеханических деталей и сборочных единиц.
По определению PDM-система - это некоторый объект, управляющий данными об изделии. Центральным ядром информации, с которой работают PDM-системы, является обозначение изделия. Изделие (product), как оно определено в комплексе ИСО 10303, является концепцией, общее управление которой осуществляется PDM-системой. В настоящем стандарте общая концепция изделия может быть интерпретирована как изделие или как документ. Таким образом, управление изделиями и документами осуществляется единым образом.
В настоящем стандарте не содержится спецификации функциональных возможностей, обеспечивающих полную область применения PDM-систем. То есть настоящая часть ИСО 10303 является не объединением, а пересечением функциональных возможностей соответствующего множества прикладных протоколов. Некоторые функциональные возможности, важные для полной реализации PDM-системы, не представлены в настоящем прикладном модуле, но охватываются другими прикладными протоколами.
Для реализации функциональных возможностей многих PDM-систем одной из основных проблем является формирование обозначения внешних единиц хранения (как цифровых, так и физических), их отношений с управляемыми системой документами и связи таких единиц обозначения с основным обозначением изделия.
Для классификации информации и обеспечения возможностей ее извлечения в PDM-системах важна классификация изделий. Настоящий стандарт поддерживает основное деление типов изделий на изделия, являющиеся физическими изделиями, и изделия, являющиеся документами. Для обоих типов изделий применяется классификация на основе единого подхода.
Свойства изделия неразрывно связаны с определением обозначаемого изделия и, следовательно, тоже включены в центральное ядро информации, содержащейся в PDM-системе.
Важную роль в PDM-системах играют разнообразные утверждающие и организационные данные, связанные с основным обозначением изделия. В настоящем стандарте приведено несколько организационных и управляющих конструкций, относящихся к утверждению изделия.
Основными отношениями, определяющими сборочные единицы и конфигурации изделий, являются структуры изделий. В настоящем стандарте уточняются структуры, состоящие из физических изделий и документов, и приводится информация об обозначении конфигурации и применяемости, относящихся к этим структурам.
Для управления изменениями и для представления обозначений контрактов и проектов настоящий стандарт обеспечивает возможность документирования запросов и соответствующих распоряжений о выполнении технических работ.
Во второе издание настоящего стандарта были включены изменения, перечисленные ниже.
Были удалены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- USE FROM Activity_arm;
- USE FROM Activity_method_arm;
- USE FROM Approval_arm;
- USE FROM Certification_arm;
- USE FROM Class_arm;
- USE FROM Classification_assignment_arm;
- USE FROM Configuration_item_arm;
- USE FROM Contract_arm;
- USE FROM Date_time_arm;
- USE FROM Date_time_assignment_arm;
- USE FROM Document_assignment_arm;
- USE FROM Document_structure_arm;
- USE FROM Effectivity_arm;
- USE FROM Event_arm;
- USE FROM Event_assignment_arm;
- USE FROM External_item_identification_assignment_arm;
- USE FROM External_model_arm;
- USE FROM File_identification_arm;
- USE FROM Foundation_representation_arm;
- USE FROM Identification_assignment_arm;
- USE FROM Independent_property_arm;
- USE FROM Management_resource_information_arm;
- USE FROM Measure_representation_arm;
- USE FROM Multi_linguism_arm;
- USE FROM Name_assignment_arm;
- USE FROM Person_organization_arm;
- USE FROM Person_organization_assignment_arm;
- USE FROM Product_categorization_arm;
- USE FROM Product_concept_identification_arm;
- USE FROM Product_identification_arm;
- USE FROM Product_replacement_arm;
- USE FROM Product_version_arm;
- USE FROM Product_version_relationship_arm;
- USE FROM Product_view_definition_arm;
- USE FROM Product_view_definition_relationship_arm;
- USE FROM Project_arm;
- USE FROM Property_assignment_arm;
- USE FROM Security_classification_arm;
- USE FROM Shape_property_assignment_arm;
- USE FROM Single_part_representation_arm;
- USE FROM Value_with_unit_arm;
- USE FROM Work_request_arm.
Были изменены следующие декларации модели ИММ на языке EXPRESS и спецификации импорта:
- pdm_certification_item.
В дополнение к этому, в целях отражения изменений и для совместимости с изменениями ПЭМ, были внесены изменения в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы.
В третье издание настоящего стандарта были включены изменения, внесенные во второе издание, а также изменения, перечисленные ниже.
Были добавлены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- именованный тип Assembly_component_relationship добавлен во все списки выбора выбираемых (SELECT) типов данных, содержащие именованный тип данных View_definition_relationship.
Были удалены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
