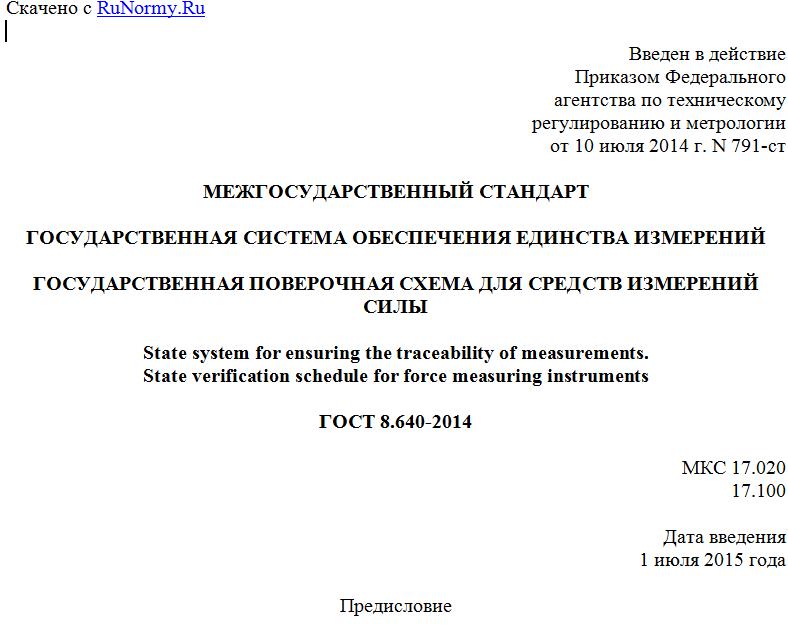

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июля 2014 г. N 791-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СИЛЫ
State system for ensuring the traceability of measurements.
State verification schedule for force measuring instruments
ГОСТ 8.640-2014
МКС 17.020
17.100
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по международной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 июня 2014 г. N 45-2014).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 10 июля 2014 г. N 791-ст межгосударственный стандарт ГОСТ 8.640-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на поверочную схему для средств измерений силы в диапазоне от 10 до (Приложение А) и устанавливает порядок передачи единицы силы Ньютона (Н) от государственного первичного эталона единицы силы с помощью рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
Допускается проводить поверку (аттестацию) эталонов и средств измерений с применением эталонов более высокой точности, чем предусмотрено настоящим стандартом.
Допускается проводить поверку средств измерений, не указанных в настоящем стандарте, при условии разработки методик поверки, обеспечивающих доверительную погрешность результатов измерений не более 1/3 от пределов допускаемой погрешности поверяемых средств измерений.
2. Первичный эталон
2.1. Государственный первичный эталон состоит из комплекса следующих технических средств:
- эталонная установка ЭУ-0,02, воспроизводящая единицу в диапазоне от 10 до с дискретностью 10 Н;
- эталонная установка ЭУ-0,5, воспроизводящая единицу в диапазоне от до с дискретностью 100 Н;
- эталонная установка ЭУ-10, воспроизводящая единицу в диапазоне от до с дискретностью 1 кН;
- эталонная установка ЭУ-100, воспроизводящая единицу в диапазоне от до с дискретностью 10 кН.
2.2. Диапазон значений силы, в котором воспроизводится единица, составляет от 10 до .
2.3. Государственный первичный эталон единицы силы обеспечивает воспроизведение единицы с относительным средним квадратическим отклонением (далее - СКО) результата измерений S, не превышающим при 15 независимых измерениях.
Относительная неисключенная систематическая погрешность не превышает .
Относительная стандартная неопределенность, оцениваемая по типу A, не превышает при 15 независимых измерениях.
Относительная неопределенность, оцениваемая по типу B, не превышает .
2.4. Государственный первичный эталон единицы силы применяют для передачи единицы силы рабочим эталонам 1-го разряда методом сличения с помощью компараторов силы (переносных преобразователей силы).
2.5. СКО компараторов для реализации метода сличений рабочих эталонов 1-го разряда с государственным первичным эталоном не должно превышать значений, указанных в таблице 1.
Таблица 1
Среднеквадратичные отклонения компараторов
Рабочий эталон 1-го разряда Режим работы Значение СКО
Силовоспроизводящие машины до 1 МН с пределом допускаемых значений доверительных границ относительной погрешности при доверительной вероятности p = 0,95 Растяжение, сжатие S <= 0,003%
Силовоспроизводящие машины до 1 МН с пределом допускаемых значений доверительных границ относительной погрешности при доверительной вероятности p = 0,95 Растяжение, сжатие S <= 0,005%
Силовоспроизводящие машины до 3 МН с пределом допускаемых значений доверительных границ относительной погрешности при доверительной вероятности p = 0,95 Растяжение, сжатие S <= 0,01%
Силовоспроизводящие машины до 9 МН с пределом допускаемых значений доверительных границ относительной погрешности при доверительной вероятности p = 0,95 До 3 МН растяжение, сжатие. Св. 3 МН сжатие S <= 0,02%
3. Рабочие эталоны
3.1. Рабочие эталоны 1-го разряда
3.1.1. В качестве рабочих эталонов единицы силы 1-го разряда применяют стационарные силовоспроизводящие машины и установки с диапазоном хранения и передачи единицы от 10 Н до 9 МН.
3.1.2. Пределы допускаемых значений доверительных границ относительной суммарной погрешности при доверительной вероятности p = 0,95 рабочих эталонов 1-го разряда приведены в таблице 2.
Таблица 2
Пределы допускаемых значений доверительных границ
относительной суммарной погрешности при доверительной
вероятности p = 0,95 рабочих эталонов 1-го разряда
Принцип действия рабочих эталонов 1-го разряда Режим работы рабочего эталона 1-го разряда Предел диапазона хранения и передачи единицы Предел допускаемых значений доверительных границ относительной суммарной погрешности при доверительной вероятности p = 0,95
Установки непосредственного нагружения Растяжение, сжатие <= 1 МН
Установки непосредственного нагружения, силоумножающие установки и машины гидравлического или рычажного типа Растяжение, сжатие <= 1 МН
Установки и машины гидравлического, рычажного или компараторного типа со встроенным преобразователем силы Растяжение, сжатие <= 3 МН
Силоумножающие установки и машины гидравлического или рычажного типа, установки и машины компараторного типа со встроенным преобразователем силы До 3 МН растяжение, сжатие. Св. 3 МН сжатие <= 9 МН
Примечание. Могут быть применены силовоспроизводящие установки и машины, имеющие другие принципы действия.
Диапазон хранения и передачи единицы может быть разделен на интервалы с разными пределами допускаемых значений доверительных границ относительной суммарной погрешности.
Например, машина ОСМ2-200-10 имеет диапазон хранения и передачи единицы от 2 до 2000 кН, который может быть разделен на интервалы:
- от 2 до 100 кН вкл. - ;
- от 100 кН до 1 МН вкл. - ;
- от 1 до 2 МН вкл. - .
3.1.3. Рабочие эталоны 1-го разряда предназначены для передачи единицы методом прямых измерений рабочим эталонам 2-го разряда и рабочим средствам измерений.
3.1.4. Соотношение пределов допускаемых значений доверительных границ относительной суммарной погрешности рабочих эталонов 1-го разряда и пределов допускаемых значений доверительных границ относительной суммарной погрешности рабочих эталонов 2-го разряда (рабочих средств измерений) должно быть не более 1/3.
3.2. Рабочие эталоны 2-го разряда
