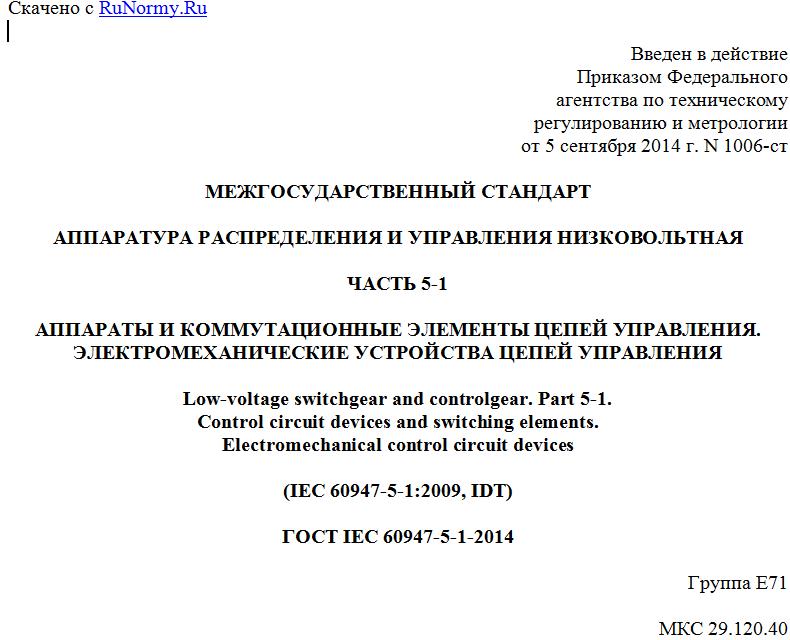

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АППАРАТУРА РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ НИЗКОВОЛЬТНАЯ
ЧАСТЬ 5-1
АППАРАТЫ И КОММУТАЦИОННЫЕ ЭЛЕМЕНТЫ ЦЕПЕЙ УПРАВЛЕНИЯ.
ЭЛЕКТРОМЕХАНИЧЕСКИЕ УСТРОЙСТВА ЦЕПЕЙ УПРАВЛЕНИЯ
Low-voltage switchgear and controlgear. Part 5-1.
Control circuit devices and switching elements.
Electromechanical control circuit devices
(IEC 60947-5-1:2009, IDT)
ГОСТ IEC 60947-5-1-2014
Группа Е71
МКС 29.120.40
29.130.20
ОКП 34 2490
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2014 г. N 1006-ст межгосударственный стандарт ГОСТ IEC 60947-5-1-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60947-5-1:2009 Low-voltage switchgear and controlgear - Part 5-1: Control circuit devices and switching elements - Electromechanical control circuit devices (Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 5-1. Устройства и коммутационные элементы цепей управления. Электромеханические устройства цепей управления).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в национальных органах по стандартизации.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВЗАМЕН ГОСТ 30011.5.1-2012 (IEC 60947-5-1:2003)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт входит в комплекс межгосударственных стандартов на низковольтную аппаратуру распределения и управления, основополагающий межгосударственный стандарт этого комплекса - ГОСТ IEC 60947-1-2014 "Аппаратура распределения и управления низковольтная. Часть 1. Общие правила".
Настоящий стандарт устанавливает требования к конструкции и соответствующие методы испытаний для электромеханических аппаратов для цепей управления, дополняя требования межгосударственного стандарта ГОСТ IEC 60947-1-2014.
Настоящий стандарт может быть использован при оценке соответствия электромеханических аппаратов для цепей управления требованиям технических регламентов.
1. Общие положения
Настоящий стандарт должен использоваться совместно с IEC 60947-1.
Пункты, подпункты, рисунки и приложения настоящего стандарта идентичны содержащимся в IEC 60947-1 при наличии ссылок на них, например, 1.2.3, Таблица 4 или приложение A IEC 60947-1.
1.1. Область применения
Настоящий стандарт распространяется на аппараты для цепей управления и коммутационные элементы, предназначенные для управления, сигнализации, блокировки и т.д. аппаратуры управления.
Стандарт распространяется на аппараты для цепей управления на номинальное напряжение до 1000 В переменного тока (частотой не более 1000 Гц) или 600 В постоянного тока.
Кроме этого, для рабочего напряжения переменного или постоянного тока ниже 100 В необходимо руководствоваться 4.3.1.1, примечание 2.
Настоящий стандарт распространяется на следующие аппараты для цепей управления:
- с ручным приводом, например, кнопки, поворотные переключатели, педальные выключатели и т.д.;
- электромагнитные с выдержкой времени или без нее, например контакторные реле;
- автоматические, например выключатели давления, термодетекторы (термостаты), выключатели с программным устройством и т.д.;
- конечные (путевые) выключатели для цепей управления, например приводимые в действие частью станка или механизма;
- аппаратура для цепей управления, например снабженная сигнальными лампами и т.д.
Примечания
1 Аппаратура для цепи управления содержит аппарат для цепи управления и связанные с ним устройства, например, световые индикаторы.
2 Аппарат для цепей управления содержит один или несколько коммутационных элементов и механизм передачи усилия переключения.
3 Коммутационный элемент может быть контактным или полупроводниковым.
Стандарт также распространяется на коммутационные элементы, соединенные с другими аппаратами (основные цепи которых являются объектами других стандартов), такими как:
- вспомогательные контакты аппаратов (например, контакторов, автоматических выключателей и т.д.), которые предусмотрены только для исключительного использования с катушкой этих аппаратов;
- контакты блокировки дверей оболочек;
- контакты цепей управления поворотных переключателей;
- контакты цепей управления реле перегрузки.
Контакторы должны удовлетворять требованиям и испытаниям IEC 60947-4-1, за исключением категории применения, которая должна соответствовать требованиям настоящего стандарта.
Настоящий стандарт не распространяется на электрические реле, регламентируемые стандартами серии IEC 60255 или серии IEC 61810, а также электрические аппараты автоматического управления бытового и аналогичного назначения.
Требования к цветам световых индикаторов, кнопок и т.д. указаны в IEC 60073, а также в Публикации 2 Международной комиссии по освещению (CIE) [1].
Настоящий стандарт устанавливает:
a) характеристики аппаратов для цепей управления;
b) электрические и механические требования относительно:
1) различных режимов работы,
2) значений номинальных характеристик и маркировки аппаратов,
3) испытаний по проверке номинальных характеристик;
c) условия функционирования, которым должны удовлетворять аппараты для цепей управления в отношении:
1) условий окружающей среды, в т.ч. для аппаратов в оболочке;
2) электрической прочности изоляции;
3) зажимов.
1.2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-441:1984 International Electrotechnical Vocabulary (IEV) - Chapter 441: Switch gear, controlgear and fuses. Amendment 1 (2000) [Международный электротехнический словарь. Раздел 441. Аппаратура распределения и управления, предохранители. Изменение 1 (2000)]
IEC 60050-446:1983 International Electrotechnical Vocabulary (IEV) - Chapter 446: Electrical relays (Международный электротехнический словарь. Раздел 446. Реле электрические)
IEC 60068-2-6:1995 Environmental testing - Part 2: Tests - Test Fc: Vibration [Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Fc: Вибрация (синусоидальная)]
IEC 60068-2-14:1984 Environmental testing - Part 2: Tests - Test N: Change of temperature. Amendment 1 (2000) [Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание N: Смена температуры. Изменение 1 (2000)]
IEC 60068-2-27:1987 Environmental testing - Part 2: Tests - Test Ea and guidance: Shock (Испытания на воздействие внешних факторов. Часть 2. Испытания.
