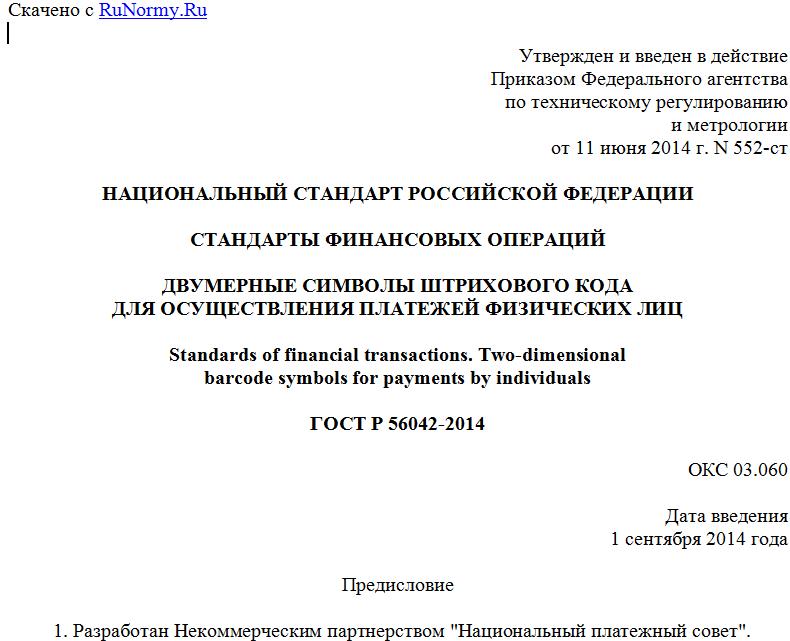

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 июня 2014 г. N 552-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СТАНДАРТЫ ФИНАНСОВЫХ ОПЕРАЦИЙ
ДВУМЕРНЫЕ СИМВОЛЫ ШТРИХОВОГО КОДА
ДЛЯ ОСУЩЕСТВЛЕНИЯ ПЛАТЕЖЕЙ ФИЗИЧЕСКИХ ЛИЦ
Standards of financial transactions. Two-dimensional
barcode symbols for payments by individuals
ГОСТ Р 56042-2014
ОКС 03.060
Дата введения
1 сентября 2014 года
Предисловие
1. Разработан Некоммерческим партнерством "Национальный платежный совет".
2. Внесен Техническим комитетом по стандартизации ТК122 "Стандарты финансовых операций".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 552-ст.
4. Введен впервые.
Введение
Штриховой код, как технология автоматической идентификации и сбора данных, широко используется при осуществлении платежей физическими лицами. Использование символов штрихового кода на платежном документе позволяет осуществить автоматизированный ввод реквизитов платежа и этим снизить трудоемкость проведения операции приема платежа, уменьшить количество ошибок, допускаемых клиентами и сотрудниками организаций, принимающих платежи, и сократить время оформления платежа. Для задания единых правил использования штрихового кода как поставщиками услуг при выставлении счетов (печати платежных документов), так и принимающими платежи организациями возникла необходимость разработки общего стандарта.
1. Область применения
Настоящий стандарт устанавливает:
- перечень двумерных символик штрихового кода, используемых при осуществлении платежей физическими лицами;
- требования к содержанию данных, кодируемых в двумерном символе штрихового кода;
- требования к поддержке предыдущих версий стандарта в программном обеспечении поставщиков услуг и организаций, принимающих платежи, в случае выпуска новой версии стандарта;
- руководство по использованию стандарта для поставщиков услуг, в адрес которых будут осуществляться платежи;
- руководство по использованию стандарта для организаций, принимающих платежи.
В настоящем стандарте не рассматривается:
- специфика выбора конкретной двумерной символики штрихового кода (из предложенных) для целей поставщика услуг, с учетом устойчивости к повреждениям, качества используемой бумаги и прочих факторов;
- форма платежного документа и место расположения двумерного символа штрихового кода на ней;
- выбор поставщиком услуг размера X двумерного символа штрихового кода, с учетом возможных проблем с распознаванием в различных организациях;
- различия в спецификациях и технических характеристиках различных моделей устройств считывания двумерных символов штрихового кода, установленных в различных организациях;
- форматы взаимодействия между поставщиками услуг и организациями, принимающими платежи физических лиц, не использующими данный стандарт.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО/МЭК 15415-2012 Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация испытаний символов штрихового кода для оценки качества печати. Двумерные символы
ГОСТ Р ИСО/МЭК 16022-2008 Автоматическая идентификация. Кодирование штриховое. Спецификация символики Data Matrix
ГОСТ Р ИСО/МЭК 19762-1-2011 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 1. Общие термины в области АИСД
ГОСТ Р ИСО/МЭК 19762-2-2011 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 2. Оптические носители данных (ОНД)
ГОСТ Р ИСО/МЭК 24778-2010 Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация символики штрихового кода Aztec Code
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения, установленные в ГОСТ Р ИСО/МЭК 19762-1 и ГОСТ Р ИСО/МЭК 19762-2, а также следующие:
3.1. псевдоним реквизита: Уникальный идентификатор реквизита, состоящий из латинских букв, цифр и знака "_" - подчеркивание.
3.2. договорной поставщик услуг (по отношению к организации, принимающей платежи): Поставщик услуг, который состоит в договорных отношениях с данной организацией, принимающей платежи.
4. Обозначения и сокращения
БИК Банковский идентификационный код
ДУЛ Документ, удостоверяющий личность
ИНН Идентификационный номер налогоплательщика
КБК Код бюджетной классификации
КПП Код причины постановки на учет
ОКТМО Общероссийский классификатор территорий муниципальных образований
ПУ Поставщик услуг
ПФР Пенсионный фонд Российской Федерации
СНИЛС Страховой номер индивидуального лицевого счета
УФЭБС Унифицированные форматы электронных банковских сообщений для безналичных расчетов
5. Основные положения
Для задания единых правил использования двумерных символов штрихового кода при осуществлении платежей физическими лицами в настоящем стандарте устанавливаются требования к содержанию и формату данных, закодированных в двумерном символе штрихового кода, а также перечень двумерных символик штрихового кода для нанесения на платежные документы. Правила задаются как для поставщиков услуг, в адрес которых будут осуществляться платежи, так и для организаций, принимающих платежи физических лиц.
5.1. Используемые символики штрихового кода
Для кодирования платежной информации в рамках данного стандарта возможно использовать следующие наиболее распространенные матричные символики штрихового кода: QR Code, Aztec Code, Data Matrix. Поскольку платежная информация будет содержать знаки кириллического алфавита (наименование организации, адрес и т.п.), то для обеспечения возможности использования различных наборов кодированных знаков будет применяться режим кодирования 8-битовыми байтами.
5.1.1. Общие сведения о символике QR Code
Требования к символике QR Code установлены [1].
QR Code - это матричная символика со следующими параметрами:
а) форматы:
1) QR Code, который обладает полным набором возможностей и максимальной емкостью для данных;
2) Micro QR Code, который обладает уменьшенным набором возможностей, рядом ограниченных возможностей и уменьшенной емкостью для данных (по сравнению с символами QR Code);
б) кодируемые наборы знаков:
1) числовые данные (цифры от 0 до 9);
2) алфавитно-цифровые данные (цифры от 0 до 9; прописные буквы от A до Z; и девять специальных графических знаков: "пробел", "$", "%", "*", "+", "-", ".", "/", ":");
3) байтовые данные (по умолчанию в соответствии с [2] или другой набор знаков, если это специально указано);
4) знаки кандзи. Один знак кандзи в QR Code может быть сжат в 13 бит;
в) представление данных: темный модуль соответствует двоичной единице, светлый - двоичному нулю;
г) размеры символа (не включая свободную зону):
1) символы Micro QR Code: размеры (в модулях) от 11 x 11 до 17 x 17 (версии от M1 до M4, с шагом в два модуля для стороны);
2) символы QR Code: размеры (в модулях) от 21 x 21 до 177 x 177 (версии от 1 до 40, с шагом в четыре модуля для стороны);
д) число знаков данных на символ:
1) символ Micro QR Code максимального размера, версия M4-L:
- числовые данные: 35 знаков;
- алфавитно-цифровые данные: 21 знак;
- данные в байтах: 15 знаков;
- знаки кандзи: 9 знаков;
2) символ QR Code максимального размера, версия 40-L:
- числовые данные: 7089 знаков;
- алфавитно-цифровые данные: 4296 знаков;
- данные в байтах: 2953 знака;
- знаки кандзи: 1817 знаков;
е) выбираемый уровень исправления ошибок:
Используются четыре уровня исправления ошибок Рида-Соломона (обозначаемые как L, M, Q и H в порядке увеличения занимаемой емкости):
- L - 7%;
- M - 15%;
- Q - 25%;
