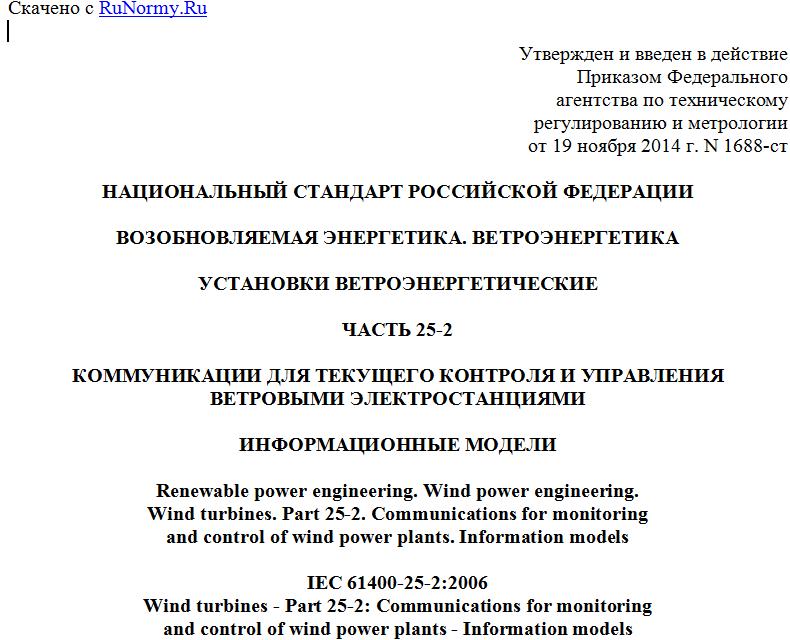

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 ноября 2014 г. N 1688-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЗОБНОВЛЯЕМАЯ ЭНЕРГЕТИКА. ВЕТРОЭНЕРГЕТИКА
УСТАНОВКИ ВЕТРОЭНЕРГЕТИЧЕСКИЕ
ЧАСТЬ 25-2
КОММУНИКАЦИИ ДЛЯ ТЕКУЩЕГО КОНТРОЛЯ И УПРАВЛЕНИЯ
ВЕТРОВЫМИ ЭЛЕКТРОСТАНЦИЯМИ
ИНФОРМАЦИОННЫЕ МОДЕЛИ
Renewable power engineering. Wind power engineering.
Wind turbines. Part 25-2. Communications for monitoring
and control of wind power plants. Information models
IEC 61400-25-2:2006
Wind turbines - Part 25-2: Communications for monitoring
and control of wind power plants - Information models
(MOD)
ГОСТ Р 54418.25.2-2014
(МЭК 61400-25-2:2006)
ОКС 27.180
Дата введения
1 июля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2014 г. N 1688-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61400-25-2:2006 "Турбины ветровые. Часть 25-2. Коммуникации для текущего контроля и управления ветровыми электростанциями. Информационные модели" (IEC 61400-25-2:2006 "Wind turbines - Part 25-2: Communications for monitoring and control of wind power plants - Information models") путем изменения отдельных фраз, слов, значений показателей, которые выделены в тексте курсивом.
Внесение указанных технических отклонений направлено на учет особенностей объекта и аспекта стандартизации, характерных для Российской Федерации.
Сведения о соответствии ссылочных национальных стандартов Российской Федерации международным стандартам приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Серия стандартов ГОСТ Р 54418.25 устанавливает требования к информационной связи между компонентами ветроэлектростанций (ВЭС), такими как ветровая установка и объекты системы управления, и сбору данных (SCADA). Внутренние информационные связи между компонентами ветроэлектростанций в серии стандартов ГОСТ Р 54418.25 не рассматриваются.
Серия стандартов ГОСТ Р 54418.25 предназначена для коммуникационной среды, поддерживаемой моделью клиент-сервер. Определены три области, сформированные отдельно, для обеспечения реализации масштабной модели:
1) информационные модели ветровой электростанции (ВЭС);
2) информационно-обменные модели (модели информационного обмена);
3) отображение моделей на стандартный профиль коммуникации.
Информационная модель ветроэлектростанций и информационно-обменная модель рассматриваются вместе и представляют собой интерфейс между клиентом и сервером. В этой связке серверы информационной модели ВЭС служат для интерпретации доступных данных ветровой электростанции. Информационная модель ВЭС используется клиентским сервером для предложения унифицированной, компонентно-ориентированной точки зрения на ветроэлектростанции. Информационно-обменная модель отражает все активные обмены сервера. Серия стандартов ГОСТ Р 54418.25 обеспечивает унификацию разнородных интерфейсов клиента и серверов разных производителей и поставщиков.
Концептуальная коммуникационная модель серии стандартов ГОСТ Р 54418.25 представлена на рисунке 1.
Рисунок 1 - Концептуальная коммуникационная модель
серии стандартов ГОСТ Р 54418.25
В соответствии с рисунком 1 серия стандартов ГОСТ Р 54418.25 характеризует сервер по следующим аспектам:
- информация, предоставленная компонентом ветроэлектростанций, например скорость вращения ротора ветроколеса или выработка электроэнергии за определенный промежуток времени, обрабатывается и становится общедоступной;
- средства обмена обработанными данными, охарактеризованные в настоящем стандарте;
- отображение обработанных данных в коммуникационном профиле, предусматривающем набор протоколов для их дальнейшей передачи.
Серия стандартов ГОСТ Р 54418.25 описывает моделирование данных, обмен данными и их отображение в специальных коммуникационных протоколах. В настоящем стандарте отсутствуют требования к тому, как и где выполняются коммуникационный интерфейс, интерфейс для прикладных программ, а также рекомендации по их исполнению. Цель настоящего стандарта состоит в том, чтобы информация, связанная с отдельным компонентом ветроэлектростанций (таким, как ветротурбина), была доступна для соответствующего логического устройства.
Серия стандартов ГОСТ Р 54418.25 описывает информационно-управляющие системы ветроэнергетических станций. Общий подход серии стандартов ГОСТ Р 54418.25 был выбран для представления обобщенных определений классов и служб таким образом, чтобы подробное изложение специальных пакетов протоколов, методов исполнения и управляющих систем было независимо друг от друга. Отображение этих обобщенных классов и служб в конкретных информационных системах не входит в область действия настоящего стандарта, но будет входить в область действия стандарта ГОСТ Р 54418.25.4.
ГОСТ Р 54418.25.4 подробно описывает информационную модель устройств и функций, связанных с их практическим применением в ветротурбинах. В частности, ГОСТ Р 54418.25.4 подробно описывает имена совместимых логических узлов, имена данных для связи между логическими устройствами компонентов ветроэнергетической станции, включает в себя отношения между логическими устройствами, логическими элементами и данными. Имена, описанные в серии стандартов ГОСТ Р 54418.25, используются для построения иерархической структуры, применяемой для связи с компонентами ВЭС.
Для достижения эксплуатационной совместимости все параметры в информационной модели нуждаются в строгом определении по отношению к синтаксису и семантике. Семантика этих параметров главным образом обеспечена именами, присвоенными логическим узлам и данным, которые они содержат, поскольку они определены в настоящем стандарте. Эксплуатационная совместимость будет проще, если большинство параметров будет определено принудительно.
Параметры с полной семантикой являются только одним из элементов, требующихся для достижения эксплуатационной совместимости. С того момента как параметры приняты интеллектуальным электронным устройством, надлежащее устройство соответственно нуждается в совместимых предметных алгоритмах в соответствии с ГОСТ Р 54418.25.3.
Настоящий стандарт используется для установления обобщенных определений логических устройств, логических узлов, классов данных и обобщенных классов общих данных. Эти обобщенные определения отражены в конкретных дополнительных определениях, которые нужно использовать в особых протоколах.
Совместимые имена логических узлов и определения имен данных, а также связанная с ними семантика описаны в настоящем стандарте.
Примечание - Серия стандартов ГОСТ Р 54418.25 фокусируется на общей информации, а не на информации конкретного производителя. Конкретные информационные элементы, которые, как правило, сильно различаются между реализацией конкретных производителей, могут быть, например, указаны в двухсторонних соглашениях, в группах пользователей или в изменениях к серии стандартов ГОСТ Р 54418.25.
1 Область применения
Настоящий стандарт описывает общие характерные признаки информационных моделей и классы общих данных, связанные с их практическим применением в ветротурбинах. Настоящий стандарт устанавливает классы общих данных по:
- установленному значению;
- коду состояния (значение состояния);
- устройствам сигнализации;
- командным сигналам;
- подсчету событий;
- продолжительности режима;
- состоянию системы сигнализации.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные и национальные стандарты:
ГОСТ 7.67-2003 (ИСО 3166-1:1997) Система стандартов по информации, библиотечному и издательскому делу. Коды названий стран
ГОСТ 7.75-97 Система стандартов по информации, библиотечному и издательскому делу. Коды наименований языков
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ Р 54418.25.3-2014 Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 25-3. Коммуникации для текущего контроля и управления ветровыми электростанциями. Процессы передачи информации при отслеживании состояния и управления ветроэлектрическими установками
ГОСТ Р МЭК 61850-7-1-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 1. Принципы и модели
ГОСТ Р МЭК 61850-7-2-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 2. Абстрактный интерфейс услуг связи (ACSI)
ГОСТ Р МЭК 61850-7-3-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 3. Классы общих данных
ГОСТ Р МЭК 61850-7-4-2011 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 4. Совместимые классы логических узлов и классы данных
