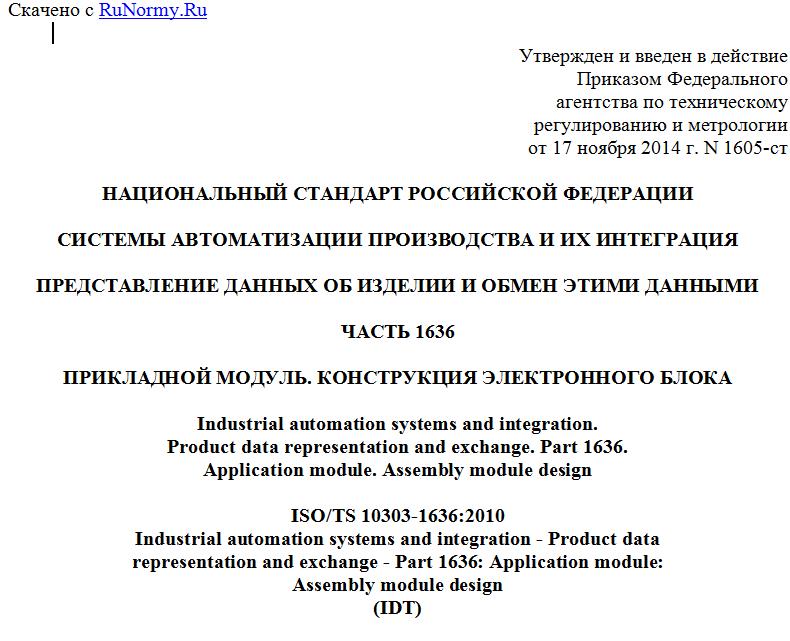

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1636
ПРИКЛАДНОЙ МОДУЛЬ. КОНСТРУКЦИЯ ЭЛЕКТРОННОГО БЛОКА
Industrial automation systems and integration.
Product data representation and exchange. Part 1636.
Application module. Assembly module design
ISO/TS 10303-1636:2010
Industrial automation systems and integration - Product data
representation and exchange - Part 1636: Application module:
Assembly module design
(IDT)
ГОСТ Р ИСО/ТС 10303-1636-2014
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 октября 2015 года
Предисловие
1. Подготовлен Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1605-ст.
4. Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1636:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1636. Прикладной модуль. Конструкция электронного блока" (ISO/TS 10303-1636:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1636: Application module: Assembly module design").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Стандарты серии ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена нейтральными файлами, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладной модуль, используемый для представления информации, необходимой для физического описания компонентов электронного блока и связей между его компонентами. В настоящем стандарте дано определение информации, необходимой для описания различных элементов формы компонентов и связи между элементами формы компонентов в электронном блоке. Также дано определение информации, необходимой для описания материалов, используемых в электронном блоке для реализации компонентов. Для того, чтобы обеспечить возможность проверки физической соединяемости реализации, дана возможность извлечения результатов анализа.
Второе издание настоящего стандарта включает нижеперечисленные изменения.
Были удалены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- USE FROM Part_template_extension_arm;
- Pca.
Были добавлены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- USE FROM Layered_interconnect_simple_template_arm;
- Layered_assembly_panel_design_view;
- Layered_assembly_module_design_view.
Были изменены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- assembly_module_or_assembly_group_component;
- Assembly_connection_zone_position_relationship;
- Assembly_module_design_view;
- Bare_die_component;
- Packaged_component;
- Routed_interconnect_component;
- Routed_physical_component.
В дополнение к этому в целях отражения и обеспечения совместимости с изменениями, сделанными в ПЭМ, соответствующие изменения были внесены в спецификации отображения, EXPRESS-схему ИММ и диаграммы EXPRESS-G.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования прикладной предметной области на основе принятой в ней терминологии. В Приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1. Область применения
Настоящий стандарт определяет прикладной модуль "Конструкция электронного блока".
В область применения настоящего стандарта входит:
- физическая конструкция электронного блока;
- классификация предопределенных физических компонентов;
- классификация характеристик предопределенных физических компонентов;
- специально разработанные по месту физические компоненты с определенной по месту формой;
- определение физической конструкции электронного блока с точки зрения использования или управления интерфейсом;
- подробная спецификация характеристик соединяемых компонентов конструкции;
- подробное прослеживание требований к конструкции;
- реализация требований к связям, отраженная в конструкторской документации;
- форма конструкции электронного блока;
- управление конфигурацией конструкции электронного блока;
- текущее управление изменениями конструкции электронного блока;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1601 Altered package;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1642 Assembly module usage view;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1650 Bare die;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1718 Layered interconnect simple template;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1721 Physical component feature.
В область применения настоящего стандарта не входит:
- подробное функциональное представление конструкции электронного блока.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation)
--------------------------------
<1> Отменен. Действует ИСО/МЭК 8824-1:2008.
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application
