Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 17 ноября 2014 г. N 1597-ст

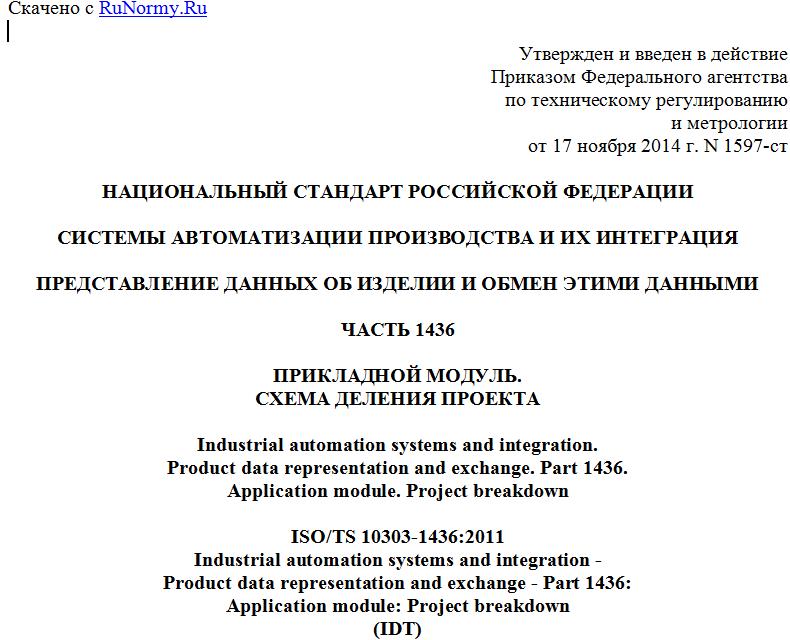

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1436
ПРИКЛАДНОЙ МОДУЛЬ.
СХЕМА ДЕЛЕНИЯ ПРОЕКТА
Industrial automation systems and integration.
Product data representation and exchange. Part 1436.
Application module. Project breakdown
ISO/TS 10303-1436:2011
Industrial automation systems and integration -
Product data representation and exchange - Part 1436:
Application module: Project breakdown
(IDT)
ГОСТ Р ИСО/ТС 10303-1436-2014
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 октября 2015 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1597-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1436:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1436. Прикладной модуль. Схема деления проекта" (ISO/TS 10303-1436:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 1436: Application module: Project breakdown").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладной модуль для представления отношений между схемой деления проекта и информационными ресурсами управления проектом.
В приложении F настоящего стандарта дана гиперссылка на вводный материал прикладного протокола 233, связанный с возможностями представления схемы деления проекта.
Во второе издание настоящего стандарта включены изменения к первой редакции, перечисленные в приложении G.2.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования прикладной предметной области на основе принятой в ней терминологии. В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1. Область применения
Настоящий стандарт определяет прикладной модуль "Схема деления проекта". В область применения настоящего стандарта входят:
- средства для добавления информации о разбиении к данным управления схемой деления проекта;
- средства для добавления информации о группах изделий к данным управления схемой деления проекта;
- средства для добавления информации об изделии как отдельном предмете производства к данным управления схемой деления проекта;
- средства для добавления информации об изделии к данным управления схемой деления проекта;
- средства для добавления информации о версии изделия к данным управления схемой деления проекта;
- средства для добавления информации об определении точки зрения на изделие к данным управления схемой деления проекта.
В область применения настоящего стандарта не входят:
- организационная структура;
- структура работ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО/ТС 10303-1056 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1056. Прикладной модуль. Элемент конфигурации (ISO/TS 10303-1056, Industrial automation systems and integration - Product data representation and exchange - Part 1056: Application module: Configuration item)
ИСО/ТС 10303-1242 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1242. Прикладной модуль. Должность в организации (ISO/TS 10303-1242, Industrial automation systems and integration - Product data representation and exchange - Part 1242: Application module: Position in organization)
ИСО/ТС 10303-1248 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1248. Прикладной модуль. Схема деления изделия (ISO/TS 10303-1248, Industrial automation systems and integration - Product data representation and exchange - Part 1248: Application module: Product breakdown)
ИСО/ТС 10303-1278 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1278. Прикладной модуль. Группа изделий (ISO/TS 10303-1278, Industrial automation systems and integration - Product data representation and exchange - Part 1278: Application module: Product group)
ИСО/ТС 10303-1357 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1357. Прикладной модуль. Выбранный элемент (ISO/TS 10303-1357, Industrial automation systems and integration - Product data representation and exchange - Part 1357: Application module: Selected item)
ИСО/ТС 10303-1437 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1437. Прикладной модуль. Расписание (ISO/TS 10303-1437, Industrial automation systems and integration - Product data representation and exchange - Part 1437: Application module: Schedule)
3. Термины и сокращения
3.1. Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- приложение (application);
- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC);
- прикладной модуль; ПМ (application module; AM);
- прикладной объект (application object);
- прикладной протокол; ПП (application protocol; AP);
- прикладная эталонная модель; ПЭМ (application reference model; ARM);
- общие ресурсы (common resources);
- данные (data);
- информация (information);
- интегрированный ресурс (integrated resource);
- изделие (product);
- данные об изделии (product data);
- интерпретированная модель модуля; ИММ (module interpreted model; MIM).
