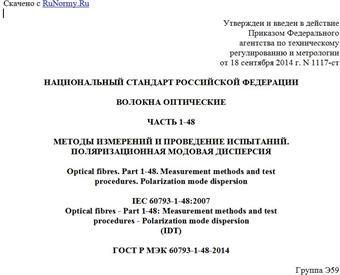

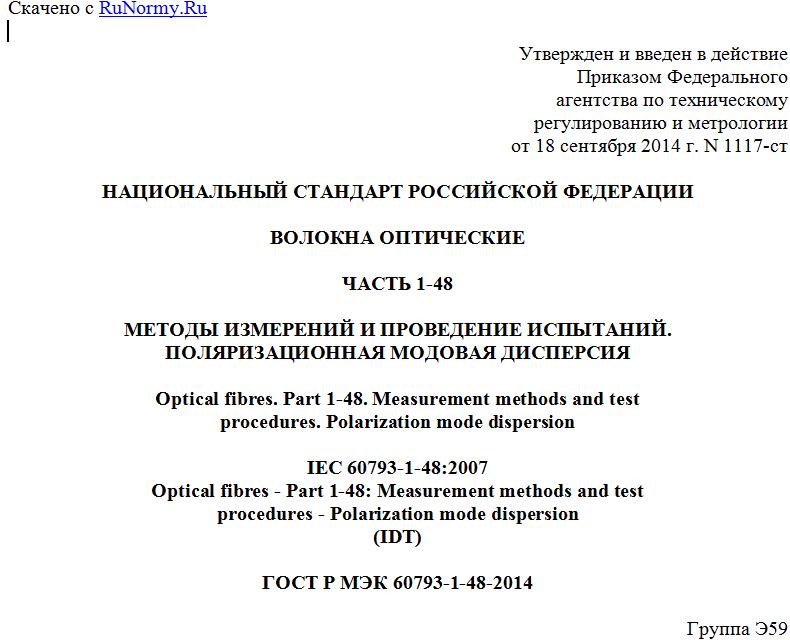

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 сентября 2014 г. N 1117-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЛОКНА ОПТИЧЕСКИЕ
ЧАСТЬ 1-48
МЕТОДЫ ИЗМЕРЕНИЙ И ПРОВЕДЕНИЕ ИСПЫТАНИЙ.
ПОЛЯРИЗАЦИОННАЯ МОДОВАЯ ДИСПЕРСИЯ
Optical fibres. Part 1-48. Measurement methods and test
procedures. Polarization mode dispersion
IEC 60793-1-48:2007
Optical fibres - Part 1-48: Measurement methods and test
procedures - Polarization mode dispersion
(IDT)
ГОСТ Р МЭК 60793-1-48-2014
Группа Э59
ОКС 33.180.10
ОКП 63 6570
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2014 г. N 1117-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60793-1-48 (2007) "Волокна оптические. Часть 1-48. Методы измерений и проведение испытаний. Поляризационная модовая дисперсия" (IEC 60793-1-48:2007 "Optical fibres - Part 1-48: Measurement methods and test procedures - Polarization mode dispersion").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Поляризационная модовая дисперсия (PMD) приводит к расширению импульса во временной области. Данная дисперсия может приводить к ухудшению рабочих характеристик систем телекоммуникации. Данный эффект может быть связан с разными фазовыми и групповыми скоростями и соответствующими временами прихода элементов сигнала , имеющих разную поляризацию. Для источника сигнала с достаточно узкой полосой пропускания данный эффект может быть обусловлен дифференциальной групповой задержкой (DGD) между парами ортогонально поляризованных главных состояний поляризации (PSP) для установленной длины волны. При широкополосной передаче задержки раздваиваются, что приводит к расширению выходного импульса во временной области. В данном случае расширение может зависеть от среднего значения DGD.
Для длинных отрезков волокна DGD является случайной величиной как для времени, так и для длины волны, так как зависит от особенностей двойного лучепреломления вдоль всей длины волокна. На DGD также влияет изменение температуры во времени и механические возмущения волокна. По этой причине удобным способом определения характеристик PMD в длинных волокнах является представление их в виде математического ожидания или среднего значения DGD для определенного диапазона длин волн. В принципе, математическое ожидание (ожидаемое значение) не претерпевает значительных изменений для заданного волокна в зависимости от времени и источника сигнала, в отличии от характеристик или . Кроме того, является удобным параметром для прогнозирования рабочих характеристик волоконно-оптической системы.
Термин "PMD" используют как в общем смысле, обозначая моды, представленные двумя поляризациями имеющих разные групповые скорости, так и в конкретном смысле, обозначая математическое ожидание . DGD или расширение импульса может быть усреднено в диапазоне длин волн , или во временном диапазоне , или в диапазоне температур . В большинстве случаев нет необходимости различать эти варианты при определении .
Длина возникновения связи lc - это длина волокна или кабеля, при которой начинает проявляться заметная связь между двумя состояниями поляризаций. Если длина волокна L удовлетворяет условию L << lc, то связь мод пренебрежительно мала и изменяется пропорционально длине волокна. Соответствующий коэффициент PMD равен:
На практике почти всегда волокна удовлетворяют условию L >> lc, при этом режим и связь мод имеют случайный характер. Если связь мод также имеет случайный характер, то изменяется пропорционально квадратному корню длины волокна и
1. Область применения
В настоящем стандарте приведено три метода измерения поляризационной модовой дисперсии (PMD), которые описаны в разделе 4. Настоящий стандарт устанавливает единые требования для измерения PMD одномодового оптического волокна, таким образом содействуя проверке возможности коммерческого использования волокон и кабелей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
МЭК 60793-1-1 Волокна оптические. Часть 1-1. Методы измерений и проведение испытаний. Общие положения и руководство (IEC 60793-1-1, Optical fibres - Part 1-1: Measurement methods and test procedures - General and guides)
МЭК 60793-1-44 Волокна оптические. Часть 1-44. Методы измерений и проведение испытаний. Длина волны отсечки (IEC 60793-1-44, Optical fibres - Part 1-44: Measurement methods and test procedures - Cut-off wavelength)
МЭК 60793-2-50 Волокна оптические. Часть 2-50. Технические условия на изделие. Групповые технические условия на одномодовые волокна класса B (IEC 60793-2-50, Optical fibres - Part 2-50: Product specifications - Sectional specification for class B single-mode fibres)
МЭК 60794-3 Кабели оптические. Часть 3. Групповые технические условия. Кабели для наружной прокладки (IEC 60794-3, Optical fibres cables - Part 3: Sectional specification - Outdoor cables)
МЭК 61280-4-4 Методики испытаний подсистем волоконно-оптической связи. Часть 4-4. Кабельный участок и каналы связи. Измерение поляризационной модовой дисперсии для установленных каналов связи (IEC 61280-4-4, Fibre optic communication subsystem test procedures - Part 4-4: Cable plants and links - Polarization mode dispersion measurement for installed links)
МЭК/ТО 61282-3 Система волоконно-оптической связи. Руководство по проектированию. Часть 3. Расчет поляризационной модовой дисперсии канала связи (IEC/TR 61282-3 Fibre optic communication system design guides - Part 3: Calculation of link polarization mode dispersion)
МЭК/ТО 61282-9 Система волоконно-оптической связи. Руководство по проектированию. Часть 9. Руководство по измерению поляризационной модовой дисперсии и теория (IEC/TR 61282-9 Fibre optic communication system design guides - Part 9: Guidance on polarization mode dispersion measurements and theory)
МЭК 61290-11-1 Методы испытания оптических усилителей. Часть 11-1. Поляризационная модовая дисперсия. Метод собственного анализа матрицы Джонса (JME) (IEC 61290-11-1, Optical amplifier test methods - Part 11-1: Polarization mode dispersion - Jones matrix eigenanalysis method (JME))
МЭК 61290-11-2 Методы испытания оптических усилителей. Часть 11-2. Параметр поляризационной модовой дисперсии. Метод анализа сферы Пуанкаре (IEC 61290-11-2, Optical amplifiers - Test methods - Part 11-2: Polarization mode dispersion parameter - Poincare sphere analysis method)
МЭК/ТО 61292-5 Оптические усилители. Часть 5. Параметр поляризационной модовой дисперсии. Общая информация (IEC/TR 61282-5, Optical amplifiers - Part 5: Polarization mode dispersion parameter - General information)
МЭК 61300-3-32 Волоконно-оптические соединительные устройства и пассивные компоненты. Основные методы испытаний и измерений. Часть 3-32. Проверки и измерения. Измерение поляризационной модовой дисперсии для пассивных оптических компонентов (IEC 61300-3-32, Fibre optic interconnecting devices and passive components - Basic test and measurement procedures - Part 3-32: Examinations and measurements - Polarization mode dispersion measurement for passive optical components)
Рекомендации ITU-TG.650.2 Определения и методы испытаний на статистические и нелинейные характеристики одномодового волокна и кабеля (ITU-T Recommendation G650.2, Definitions and test methods for statistical and non-linear related attributes of single-mode fibre and cable).
3. Термины и определения
В настоящем стандарте применены термины по Рекомендациям ITU-TG.650.2.
Примечание. Дальнейшие разъяснения по их использованию в настоящем стандарте указаны в МЭК 61282-9.
4. Общие положения
4.1. Методы измерения PMD
В настоящем стандарте описаны три метода для измерения PMD (см. Приложения A, B и C). Методы, указанные ниже, расположены в порядке их введения. Для некоторых методов также используют многочисленные способы анализа измеренных результатов.
Метод A
- неподвижный анализатор (FA);
- расчет экстремумов (EC);
- преобразование Фурье (FT);
- косинусное преобразование Фурье (CFT).
Метод B
- определение параметра Стокса (SPE);
- собственный анализ матрицы Джонса (JME);
