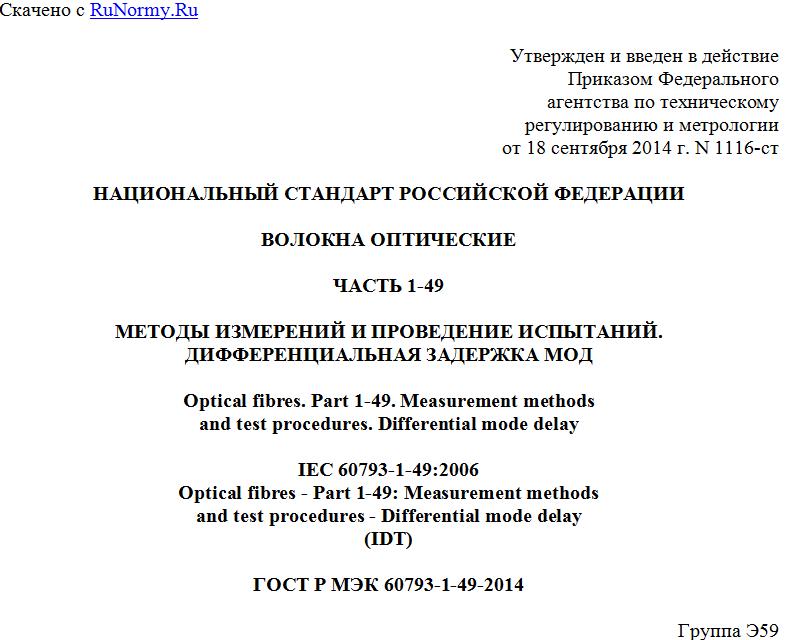

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЛОКНА ОПТИЧЕСКИЕ
ЧАСТЬ 1-49
МЕТОДЫ ИЗМЕРЕНИЙ И ПРОВЕДЕНИЕ ИСПЫТАНИЙ.
ДИФФЕРЕНЦИАЛЬНАЯ ЗАДЕРЖКА МОД
Optical fibres. Part 1-49. Measurement methods
and test procedures. Differential mode delay
IEC 60793-1-49:2006
Optical fibres - Part 1-49: Measurement methods
and test procedures - Differential mode delay
(IDT)
ГОСТ Р МЭК 60793-1-49-2014
Группа Э59
ОКС 33.180.10
ОКП 63 6570
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2014 г. N 1116-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60793-1-49 (2006) "Волокна оптические. Часть 1-49. Методы измерений и проведение испытаний. Дифференциальная модовая задержка" (IEC 60793-1-49:2006 "Optical fibres - Part 1-49: Measurement methods and test procedures - Differential mode delay").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется только на многомодовые градиентные волокна (далее - волокна) со стеклянной сердцевиной (категория A1). Данный метод испытания обычно используют в производственных и исследовательских помещениях, применение его в полевых условиях затруднительно.
В настоящем стандарте описан метод получения характеристик модовой структуры градиентного многомодового волокна. Данная информация полезна для оценки характеристик полосы пропускания волокна, особенно в случае волокон, предназначенных для применения при разных условиях возбуждения, например производимых нормированными лазерными передатчиками.
При данном методе свет на выходе волокна, которое является одномодовым, с длиной волны, на которой проводят испытание, возбуждает испытуемое волокно. Измерительное пятно сканируют через торцевую поверхность испытуемого волокна и задержку оптического импульса определяют для заданных положений смещения.
От одних и тех же данных могут быть получены два результата. Во-первых, может быть определена разница во времени задержки оптического импульса между самой быстрой и самой медленной модовыми группами испытуемого волокна. Лицо, проводящее измерение, указывает верхнюю и нижнюю границы положений радиальных сдвигов в пределах, в которых измерительное волокно сканируется с целью определения желаемых границ модальной структуры. Данные дифференциальной задержки мод (DMD) затем сравнивают со значениями DMD, указанными в технических условиях, которые были определены путем моделирования и проведения экспериментов с целью соответствия минимальному значению эффективной модовой ширины полосы пропускания (EMB) для диапазона передатчиков. Во-вторых, формы оптических импульсов могут объединяться с использованием специальных весовых коэффициентов для определения расчетного значения эффективной модовой ширины полосы пропускания (EMBc), и, путем расчета последовательности значений EMBc разными наборами весовых коэффициентов в соответствии с диапазоном передатчиков, может быть рассчитано минимальное значение EMBc.
Данное испытание позволяет оценить результаты взаимовлияний между модовой структурой волокна и модовыми характеристиками источника, за исключением взаимосвязей между спектральными характеристиками источника и хроматической дисперсией волокна. Добавление влияния хроматической дисперсии и ширины спектра источника приведет к уменьшению общей ширины полосы пропускания, но для этого проводят отдельные расчеты для большинства моделей передачи сигнала. В данном испытании влияние ненулевой ширины спектра минимизировано, но любой остаточный эффект приводит к увеличению значения DMD и уменьшению значения EMBc.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для недатированной ссылки следует использовать последнее издание указанного стандарта, включая все последующие изменения):
МЭК 60793-1-1 Волокна оптические. Часть 1-1. Методы измерений и проведение испытаний. Общие положения и руководство (IEC 60793-1-1, Optical fibres - Part 1-1: Measurement methods and test procedures - General and guidance)
МЭК 60793-1-22 Волокна оптические. Часть 1-22. Методы измерений и проведение испытаний. Измерение длины (IEC 60793-1-22, Optical fibres - Part 1-22: Measurement methods and test procedures - Length measurement)
МЭК 60793-1-41 Волокна оптические. Часть 1-41. Методы измерений и проведение испытаний. Ширина полосы пропускания (IEC 60793-1-41, Optical fibres - Part 1-41: Measurement methods and test procedures - Bandwidth)
МЭК 60793-1-42 Волокна оптические. Часть 1-42. Методы измерений и проведение испытаний. Измерение хроматической дисперсии (IEC 60793-1-42, Optical fibres - Part 1-42: Measurement methods and test procedures - Chromatic dispersion)
МЭК 60793-1-45 Волокна оптические. Часть 1-45. Методы измерений и проведение испытаний. Измерение модового поля (IEC 60793-1-45, Optical fibres - Part 1-45: Measurement methods and test procedures - Mode fild diameter)
МЭК 60793-2-10 Волокна оптические. Часть 2-10. Технические условия на изделие. Групповые технические условия на многомодовые волокна категории A1 (IEC 60793-2-10, Optical fibres - Part 2-10: Measurement methods and test procedures - Sectional specification for category A1 multimode fibres)
МЭК 61280-1-4 Методики испытаний подсистем волоконно-оптической связи. Часть 1-4. Общие подсистемы связи. Сбор и предварительная обработка двухразмерных данных в ближнем поле для мультимодовых волоконных лазерных передатчиков (IEC 61280-1-4, Fibre optic communication subsystem test procedures - Part 1-4: General communication subsystems - Collection and reduction of two-dimensional nearfield data for multimode fibre laser transmitters).
3. Термины и определения
В настоящем стандарте используются следующие термины с соответствующими определениями:
3.1. Дифференциальная задержка мод; DMD (differential mode delay; DMD): предполагаемая разность времени задержки оптического импульса между самой быстрой и самой медленной модами, возбуждаемыми для всех положений радиального смещения между RINNER И ROUTER включительно.
3.2. Эффективная модовая ширина полосы пропускания; EMB (effective modal bandwith; EMB): ширина полосы пропускания, связанная с передаточной функцией H(f) конкретной комбинации лазер/волокно.
3.3. Внутренний предел RINNER, внешний предел ROUTER (inner limit RINNER, outer limit ROUTER): границы радиальных смещенных положений на торцевой поверхности испытуемого волокна, в пределах которых осуществляется сканирование измерительного пятна.
4. Оборудование
4.1. Оптический источник
Используют оптический источник, который возбуждает в измерительном волокне импульсы малой длительности и с малой шириной спектра.
Временная длительность оптического импульса должна быть достаточно малой для измерения времени определенной дифференциальной задержки. Максимально допустимая длительность оптического импульса, определяемая полной шириной спектра по уровню 25% максимальной амплитуды, будет зависеть как от определяемого значения DMD, так и от длины образца. Например, если желаемое предельное значение DMD, нормированное по линейному закону, составляет 0,20 пс/м для образца длиной 500 м, то измеряемое значение DMD должно составлять 100 пс и длительность возбуждающего импульса должна быть менее ~ 110 пс. При проведении испытания на длине волокна 10000 м для достижения того же предельного значения DMD измеряемое значение DMD должно составлять 2000 пс и для возбуждения может использоваться импульс длительностью ~ 2200 пс. Подробные предельные значения приведены в 6.1 и могут зависеть от ширины спектра источника.
Увеличение ширины спектра, вызываемое хроматической дисперсией, должно находиться в пределах, указанных в Приложении B. Данное требование к ширине спектра может быть выполнено путем использования источника с узким спектром или путем использования соответствующих оптических фильтров на стороне источника или на стороне детектора.
Центральное значение длины волны должно лежать в пределах +/- 10 нм от номинального заданного значения длины волны.
Примером источника, подходящего для использования в данных условиях, является титан-сапфировый лазер с синхронизацией мод.
4.2. Устойчивость образца
Для обеспечения достаточной устойчивости образца и воспроизводимости результатов с целью соответствия условиям в 4.3 и 4.4 для позиционирования входного и выходного концов испытуемого образца применяют соответствующие устройства.
4.3. Система ввода излучения
Измерительное волокно, расположенное между источником света и испытуемым образцом, должно распространять только одну моду на длине волны, на которой проводят измерение. Диаметр модового поля измерительного волокна для длины волны должен быть , где - длина волны, на которой проводят измерение, в микрометрах, и диаметр модового поля определяют в соответствии с МЭК 60793-1-45. При использовании данного уравнения получают диаметр модового поля, равный 5 мкм для 850 нм и 9 мкм для 1310 нм, что соответствует одномодовым волокнам.
Необходимо, чтобы выход измерительного волокна был одномодовым. Один из способов достичь этого - отфильтровать моды высшего порядка путем обертывания измерительного волокна тремя оборотами вокруг оправки диаметром 25 мм.
Световое пятно, получаемое на выходе измерительного волокна, перемещают по торцевой поверхности испытуемого образца с точностью позиционирования не более +/- 0,5 мкм.
Световой луч, получаемый на выходе измерительного волокна, должен быть перпендикулярен торцевой поверхности испытуемого волокна в пределах угловой погрешности менее 1,0°.
