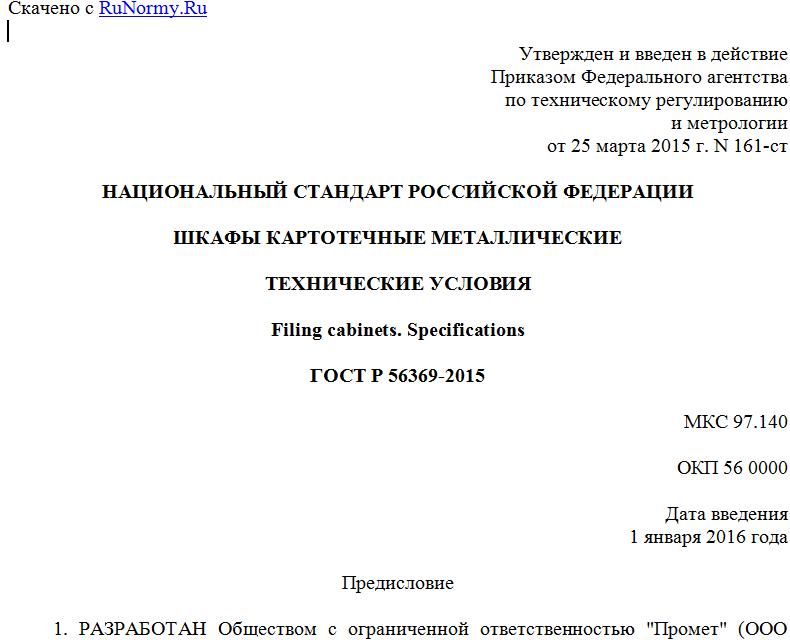

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 марта 2015 г. N 161-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШКАФЫ КАРТОТЕЧНЫЕ МЕТАЛЛИЧЕСКИЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Filing cabinets. Specifications
ГОСТ Р 56369-2015
МКС 97.140
ОКП 56 0000
Дата введения
1 января 2016 года
Предисловие
1. РАЗРАБОТАН Обществом с ограниченной ответственностью "Промет" (ООО "Промет")
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 135 "Мебель"
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 марта 2015 г. N 161-ст
4. ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на картотечные металлические шкафы для хранения документации (далее - картотеки) и устанавливает требования и методы их контроля.
Требования, обеспечивающие безопасность стеллажей металлических при эксплуатации, изложены в 5.2.3 - 5.2.5.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 9500-84 Динамометры образцовые переносные. Общие технические требования
ГОСТ 12971-67 Таблички прямоугольные для машин и приборов
ГОСТ 16371-93 Мебель. Общие технические условия
ГОСТ 28105-89 Мебель корпусная и столы. Методы испытаний выдвижных ящиков и полуящиков
ГОСТ 30255-2014 Мебель, древесные и полимерные материалы. Метод определения выделения формальдегида и других вредных летучих химических веществ в климатических камерах
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. шкаф картотечный металлический (картотека): Шкаф с выдвижными ящиками.
3.2. ящик картотеки: Элемент конструкции, предназначенный для упорядоченного хранения документации.
3.3. направляющая ящика: Элемент конструкции, предназначенный для выдвижения ящика из корпуса картотеки, передающий нагрузку от ящика на несущие элементы корпуса.
3.4. антиопрокидывающее устройство: Элемент конструкции, предназначенный для безопасного использования картотеки, блокирующий открытие более одного ящика одновременно.
3.5. эксплуатационная нагрузка на ящик: Нагрузка на ящик, установленная производителем, позволяющая безопасно эксплуатировать картотеки.
3.6. эксплуатационная нагрузка на картотеку: Суммарная масса груза, который может быть размещен во всех ящиках, позволяющая безопасно эксплуатировать картотеки.
3.7. регулируемые опоры: Поддерживающие устройства для выравнивания корпуса картотеки на неровных поверхностях.
3.8. испытательная платформа: Твердая горизонтальная поверхность (бетонная или иная твердая поверхность), на которую в ходе испытаний устанавливают картотеку.
3.9. подвесная файловая папка: Устройство для хранения документации, подвешиваемое на стенки или ребра ящика картотеки.
3.10. полезный внутренний объем ящика: Емкость, предназначенная для хранения материалов.
3.11. циклическое устройство: Устройство, предназначенное для циклического открывания, закрывания ящика картотеки.
4. Классификация
4.1. Картотеки классифицируются по функциональному назначению:
- для хранения документов в специализированных подвесных файловых папках и без них, для хранения трудовых книжек, карточек и прочего;
- для хранения принадлежностей и инструментов;
- для хранения чертежей.
4.2. Картотеки классифицируются по конструктивному исполнению:
- стационарные;
- сборные-разборные.
4.3. Классы картотек устанавливают в зависимости от величины эксплуатационной нагрузки на ящик и количества циклов выдвигания/задвигания ящика, которые указаны в таблице 1.
Таблица 1
Классификация шкафов картотечных
Класс картотеки Эксплуатационная нагрузка на ящик Q, кг, не более Количество циклов выдвигания/задвигания (нагружения) ящика, не менее
А15/40 15 40 000
А30/40 30 40 000
А45/40 45 40 000
У15/80 15 80 000
У30/80 30 80 000
У45/80 45 80 000
Пример обозначения:
1. А30/40 - картотека с эксплуатационной нагрузкой на ящик 30 кг и количеством циклов выдвигания/задвигания ящика не менее 40 000.
2. У30/80 - картотека с эксплуатационной нагрузкой на ящик 30 кг и количеством циклов выдвигания/задвигания ящика не менее 80 000.
5. Технические требования
5.1. Характеристики
5.1.1. Картотеки должны соответствовать требованиям настоящего стандарта и технической документации, утвержденной в установленном порядке изготовителем.
5.1.2. Габаритные размеры картотек устанавливают в технической документации.
5.1.3. Предельные отклонения от габаритных размеров картотек указаны в таблице 2.
Таблица 2
Габаритный размер, мм Предельное отклонение, мм
Не более 1000 включительно +/- 2,00
От 1000 до 2000 +/- 3,50
5.1.4. Конструкция картотеки в запертом состоянии должна обеспечивать защиту от несанкционированного доступа с использованием ручного слесарного инструмента. В картотеке должен быть установлен замок с количеством не менее 10 000 комбинаций.
5.1.5. Толщина металла основных несущих элементов картотеки должна быть не менее 0,8 мм.
5.1.6. Элементы картотек, выходящие на поверхность, не должны иметь острых углов и кромок.
5.1.7. Металлические поверхности изделий должны иметь защитное или защитно-декоративное покрытие в соответствии с ГОСТ 9.032.
Для изделий, выполненных из коррозионно-стойких сталей, допускается не наносить защитно-декоративное покрытие.
5.1.8. Картотеки, поставляемые потребителю в разобранном виде, должны быть изготовлены с точностью, обеспечивающей сборку и разборку без дополнительной подгонки.
5.1.9. Картотеки должны иметь отверстия в боковых и задних стенках для скрепления между собой в блоки либо крепления к стене.
5.1.10. Картотеки должны быть оснащены устройствами для размещения в ящиках подвесных файловых папок, разделителей, прижимных планок.
5.1.11. Замки и запирающие механизмы должны работать плавно и без заеданий.
5.2. Требования к материалам и комплектующим изделиям
5.2.1. В производстве картотек должны использоваться материалы и комплектующие, безопасность которых подтверждена в установленном порядке сертификатом (декларацией) соответствия и (или) протоколом испытаний.
5.2.2. Элементы картотек рекомендуется изготовлять из стали.
5.2.3. При изготовлении картотек не допускается применять покрытие с содержанием свинца и триглицедилизоцианоуратов.
5.2.4. При эксплуатации изделий не должны выделяться химические вещества, относящиеся к первому классу опасности, а содержание остальных веществ не должно превышать допустимые уровни миграции в воздушную среду, установленные в ТР ТС 025/2012 "О безопасности мебельной продукции". При выделении из
