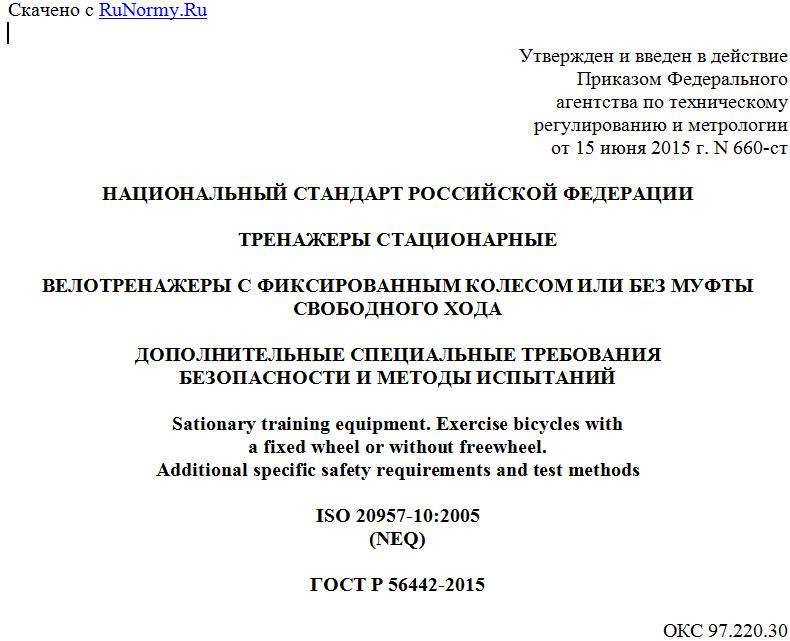

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 660-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ
ВЕЛОТРЕНАЖЕРЫ С ФИКСИРОВАННЫМ КОЛЕСОМ ИЛИ БЕЗ МУФТЫ
СВОБОДНОГО ХОДА
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Sationary training equipment. Exercise bicycles with
a fixed wheel or without freewheel.
Additional specific safety requirements and test methods
ISO 20957-10:2005
(NEQ)
ГОСТ Р 56442-2015
ОКС 97.220.30
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 660-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 20957-10:2005 "Тренажеры стационарные. Часть 10. Велотренажеры с фиксированным колесом или без муфты свободного хода. Дополнительные специальные требования безопасности и методы испытаний" (ISO 20957-10:2005 "Stationary training equipment - Part 10: Exercise bicycles with a fixed wheel or without freewheel, additional specific safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на велотренажеры классов S и H.
Стандарт устанавливает требования безопасности для велотренажеров с фиксированным колесом или без муфты свободного хода, величина инерции которых составляет более 0,6 кг/м2.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51337-99 Безопасность машин. Температуры касаемых поверхностей. Эргономические данные для установления предельных величин горячих поверхностей
ГОСТ Р 56445-2015 Тренажеры стационарные. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют термины по ГОСТ Р 56445, а также следующие термины с соответствующими определениями:
3.1 маховик: Вращающийся груз, предназначенный для создания инерции.
3.2 муфта свободного хода: Зубчатый механизм, предназначенный для освобождения маховика от механизма педали в одном направлении.
3.3 стойка сиденья: Соединение между рамой и сиденьем, предназначенное для регулировки сиденья по высоте.
3.4 подседельная труба рамы: Часть рамы, куда вставляется стойка сиденья.
3.5 вынос поручня: Соединение поручня с рамой, предназначенное для регулировки поручня по высоте.
3.6 аварийный тормоз: Устройство, позволяющее остановить движение педалей в случае необходимости.
3.7 защита с блокировкой: Механизм, предназначенный для иммобилизации любой вращающейся части оборудования, которая не будет работать без использования специального инструмента, например ключа.
3.8 динамическое направление: Направление, в котором применяется усилие при нормальном выполнении упражнения в соответствии с руководством пользователя.
3.9 кожух: Облицовка потенциально опасных элементов.
3.10 защита трансмиссии: Облицовка потенциально опасных элементов трансмиссии.
4. Классификация велотренажеров
Классификация велотренажеров по ГОСТ Р 56445.
5. Требования безопасности
5.1 Требования к конструкции
5.1.1 Элементы трансмиссии, вращающиеся части, застревания, зажим и сдвиг
5.1.1.1 Пример велотренажера без муфты свободного хода представлен на рисунке 1.
1 - руль; 2 - регулятор поручня; 3 - регулятор напряжения;
4 - аварийный тормоз; 5 - система сопротивления (тормоз);
6 - маховик; 7 - сиденье; 8 - стойка сиденья; 9 - регулятор
высоты сиденья; 10 - подседельная труба рамы; 11 - шатун
педали; 12 - педаль; 13 - защита трансмиссии; 14 - рама
Рисунок 1 - Пример велотренажера без муфты свободного хода
5.1.1.2 Расстояние между шатуном педали и неподвижными частями велотренажеров, шатуны педалей которых имеют больший диаметр, чем защитный кожух, должны должно быть не менее 10 мм.
Примечание - Требование не распространяется на велотренажеры, кожух которых имеет больший диаметр, чем ход шатуна педали.
5.1.1.3 Элементы трансмиссии должны быть закрыты.
5.1.1.4 При испытаниях на застревание пальцев по приложениям Г и Д ГОСТ Р 56445 испытательный штифт не должен застревать или контактировать с движущимися частями, которые не имеют гладкой поверхности.
5.1.1.5 Края маховика должны иметь радиус закругления не менее 2,5 мм.
5.1.1.6 Края педалей должны быть без заусенцев, закруглены или защищены другим способом.
5.1.2 Температура поверхности
При испытаниях по приложению А температура элементов оборудования, находящихся в свободном доступе, не должна превышать 65 °C.
Примечание - См. также требования ГОСТ Р 51337.
5.2 Несущая способность
5.2.1 Стойка сиденья велотренажеров класса S должна выдерживать четырехкратную максимальную массу тела, указанную производителем, но не менее 4000 Н. Стойка сиденья велотренажеров класса H должна выдерживать трехкратную максимальную массу тела, указанную производителем, но не менее 3000 Н.
5.2.2 Педали и шатуны велотренажеров классов S и H должны выдерживать четырехкратную максимальную массу тела, указанную производителем, но не менее 4000 Н.
5.2.3 Испытания несущей способности стоек, сидений и шатунов велотренажеров проводят по приложению Б. Во время испытаний стойки сиденья и педалей тренажер не должен опрокидываться. При испытаниях величина смещения зафиксированной стойки сиденья внутрь подседельной трубы должна быть не более 5 мм. После испытаний тренажер должен функционировать в соответствии с инструкцией по эксплуатации, предоставленной производителем.
5.3 Сиденье и стойка сиденья
5.3.1 Общие положения
5.3.1.1 Высоту сиденья велотренажеров класса S следует регулировать без применения инструмента.
5.3.1.2 Если для регулировки высоты сиденья велотренажеров класса H необходим инструмент, то он должен входить в комплект, поставляемый вместе с оборудованием и четкими инструкциями по применению.
5.3.2 Глубина фиксации стойки сиденья
5.3.2.1 Минимальная глубина фиксации стойки сиденья в крайнем верхнем положении составляет 55 мм.
5.3.2.2 На стойке сиденья должна быть отметка и слово "СТОП", указывающие на минимальную глубину погружения стойки в подседельную трубу рамы. Маркировку допускается не наносить, если минимальная глубина определена конструкцией.
5.3.2.3 В случае оборудования с системами фиксации минимальная глубина составляет 55 мм в самом высоком положении.
5.4 Руль
5.4.1 Вынос руля
5.4.1.1 Вынос руля велотренажеров класса S следует регулировать с помощью инструмента, или должны быть предусмотрены различные положения захвата.
