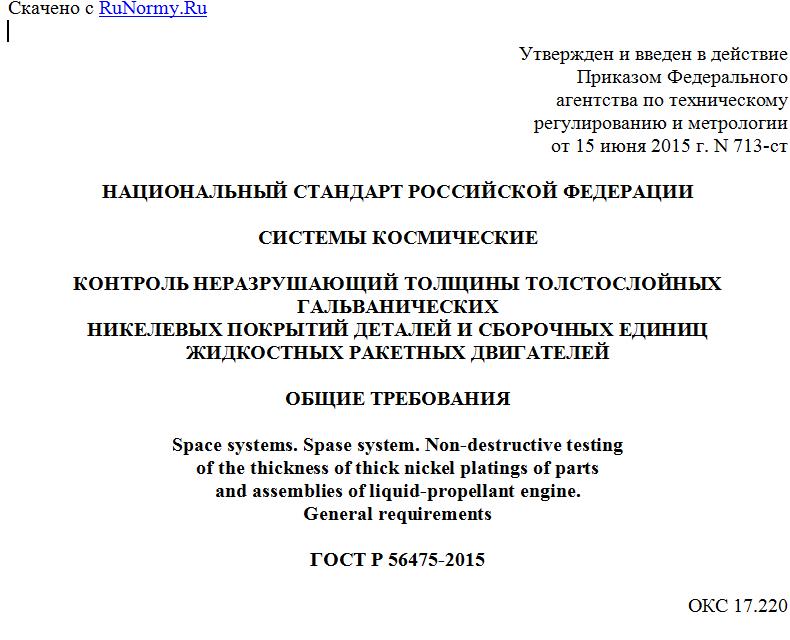

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 713-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ КОСМИЧЕСКИЕ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ ТОЛЩИНЫ ТОЛСТОСЛОЙНЫХ ГАЛЬВАНИЧЕСКИХ
НИКЕЛЕВЫХ ПОКРЫТИЙ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ
ЖИДКОСТНЫХ РАКЕТНЫХ ДВИГАТЕЛЕЙ
ОБЩИЕ ТРЕБОВАНИЯ
Space systems. Spase system. Non-destructive testing
of the thickness of thick nickel platings of parts
and assemblies of liquid-propellant engine.
General requirements
ГОСТ Р 56475-2015
ОКС 17.220
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "НПО Энергомаш имени академика В.П. Глушко" (ОАО "НПО Энергомаш имени академика В.П. Глушко") и Государственным научным учреждением "Институт прикладной физики Национальной академии наук Беларуси" (ГНУ "ИПФ НАН Беларуси")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 713-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Одним из важнейших критериев соблюдения качества и надежности деталей и сборочных единиц жидкостных ракетных двигателей (далее - ЖРД) является соблюдение заданной толщины их покрытий.
Гальванические никелевые покрытия, особенно толстослойные никелевые, являются одним из наиболее распространенных видов покрытий, наносимых на детали с целью защиты изделий от влияния агрессивных сред и повышенной температуры. Кроме того, никелевые покрытия применяют для повышения качества таких важных технологических операций, как пайка и сварка. Проблема определения толщины никелевых покрытий заключается в сильной зависимости результатов контроля от условий использования определенного метода неразрушающего контроля толщины. Особенно большие погрешности измерений связаны с контролем в труднодоступных местах изделий сложной формы.
Настоящий стандарт устанавливает общие требования к применению методов контроля, позволяющих достоверно определять толщину и равномерность гальванических никелевых покрытий, применяемых при изготовлении космической техники, а также изделий других отраслей промышленности.
Общие правила применения неразрушающих методов контроля установлены Федеральным законом от 26.06.2008 г. N 102-ФЗ "Об обеспечении единства измерений".
1 Область применения
Настоящий стандарт устанавливает общие требования и основные правила контроля толщины защитных никелевых покрытий камер сгорания, элементов турбонасосных агрегатов и других составных частей в технологическом цикле производства.
Настоящий стандарт распространяется на контроль толщин толстослойных гальванических никелевых покрытий, нанесенных на немагнитное основание деталей и сборочных единиц жидкостных ракетных двигателей, в диапазоне толщин покрытий от 0 до 1000 мкм методами неразрушающего контроля, в том числе:
- в труднодоступных местах;
- деталей и сборочных единиц сложной формы;
- деталей и сборочных единиц с покрытиями, нанесенными на две противоположные стороны и кромки.
Установленные стандартом правила контроля могут быть использованы как при отладке технологического процесса нанесения покрытий, так и при проведении приемо-сдаточных контрольных испытаний изделий с никелевыми покрытиями.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.050 Государственная система обеспечения единства измерений. Нормальные условия выполнения линейных и угловых измерений
ГОСТ 8.315 Государственная система обеспечения единства измерений. Стандартные образцы состава и свойств веществ и материалов. Основные положения
ГОСТ 8.362 Государственная система обеспечения единства измерений. Измерение толщины покрытий. Термины и определения
ГОСТ 8.395 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования
ГОСТ 12.1.003 Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.2.003 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 28702 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования
ГОСТ Р 53697 Контроль неразрушающий. Основные термины и определения
ГОСТ Р 55613 Контроль неразрушающий. Меры образцовые для поверки толщиномеров покрытий. Общие положения
ГОСТ Р ИСО 15549 Контроль неразрушающий. Контроль вихретоковый. Основные положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 8.362, ГОСТ Р 53697, а также следующий термин с соответствующим определением:
3.1 натурный образец: Изделие или его фрагмент, толщина покрытия которого при необходимости измерена независимым методом.
4 Обозначения и сокращения
В настоящем стандарте применены следующие обозначения и сокращения:
h - измеренная толщина никелевого покрытия;
ДСЕ - детали и сборочные единицы;
КД - конструкторская документация;
ЖРД - жидкостный ракетный двигатель.
5 Общие положения контроля толщин никелевых покрытий деталей и сборочных единиц жидкостных ракетных двигателей
5.1 Контроль толщин никелевых покрытий, наносимых на ДСЕ ЖРД, является мероприятием, проводимым с целью поддержания стабильности выполнения технологического процесса нанесения покрытий, обеспечения соответствия действительных и указанных в КД толщин покрытий и уточнения, при необходимости, этих значений в КД.
5.2 Контроль толщин покрытий включает:
- подготовку к проведению контроля;
- измерение действительных толщин покрытий ДСЕ;
- сравнение действительных значений толщин покрытий со значениями, указанными в КД;
- анализ причин отклонения действительных толщин покрытий от значений, указанных в КД;
- оформление отчета по результатам контроля;
- отбраковку ДСЕ при несоответствии их установленным требованиям, указанным в КД.
5.3 Толщиномер для контроля выбирают в зависимости от материала основания и предполагаемой толщины покрытия. В зависимости от требований к контролю применяются толщиномеры ручного и автоматизированного контроля по ГОСТ 28702, осуществляющие измерение по одному из вариантов:
- измерение действительного значения толщины покрытия в некоторой контрольной точке;
- определение неоднородности распределения толщины путем сканирования покрытия толщиномером с выдачей результата измерения в виде звукового сигнала либо текстового сообщения "толщина покрытия соответствует допустимому значению" или "толщина покрытия не соответствует допустимому значению".
5.4 Измерение толщин следует осуществлять с точностью, указанной в КД.
5.5 При проведении измерений должно быть исключено влияние внешних источников электромагнитных полей.
5.6 Покрытия ДСЕ, подвергнувшиеся обработке (например, полировке или травлению), которая может повлиять на их толщину, подвергаются повторному контролю.
5.7 Квалификация персонала, проводящего контроль, должна соответствовать установленным в организации требованиям, и быть соответствующим образом подтверждена.
5.8 Подразделение предприятия, осуществляющее контроль толщины покрытий:
- обосновывает выбор метода контроля исходя из его функциональных возможностей и возможностей оборудования, реализующего метод контроля. Основанием для применения предприятием выбранного метода контроля толщин покрытий является наличие данных, подтверждающих требуемую достоверность и надежность выбранного метода. Эти данные могут быть получены в результате предварительных экспериментальных исследований, проведенных предприятием или в результате практического применения выбранных методов на другом предприятии для контроля качества аналогичных объектов;
- выполняет проверку оборудования по параметрам, оказывающим влияние на результаты контроля (см. 7.1.2);
- участвует в разработке схемы проведения контроля и места контроля толщины покрытия ДСЕ;
- вносит предложения по введению в КД соответствующего метода контроля толщин покрытий;
