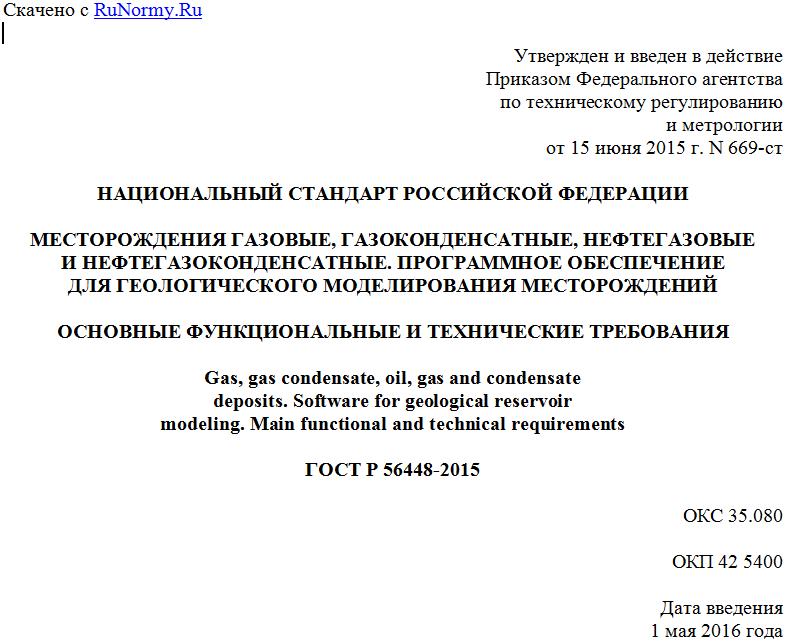

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июня 2015 г. N 669-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕСТОРОЖДЕНИЯ ГАЗОВЫЕ, ГАЗОКОНДЕНСАТНЫЕ, НЕФТЕГАЗОВЫЕ
И НЕФТЕГАЗОКОНДЕНСАТНЫЕ. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
ДЛЯ ГЕОЛОГИЧЕСКОГО МОДЕЛИРОВАНИЯ МЕСТОРОЖДЕНИЙ
ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Gas, gas condensate, oil, gas and condensate
deposits. Software for geological reservoir
modeling. Main functional and technical requirements
ГОСТ Р 56448-2015
ОКС 35.080
ОКП 42 5400
Дата введения
1 мая 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Газпром" (ОАО "Газпром") и Обществом с ограниченной ответственностью "Газпром георесурс" (ООО "Газпром георесурс")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 669-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт устанавливает требования к программному обеспечению для геологического моделирования месторождений нефти и газа.
1.2 Положениями настоящего стандарта руководствуются субъекты хозяйственной деятельности:
- использующие программное обеспечение для геологического моделирования газовых, газоконденсатных, нефтегазовых и нефтегазоконденсатных месторождений;
- разрабатывающие программное обеспечение для геологического моделирования газовых, газоконденсатных, нефтегазовых и нефтегазоконденсатных месторождений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 19.105-78 Единая система программной документации. Общие требования к программным документам
ГОСТ 19.601-78 Единая система программной документации. Общие правила дублирования, учета и хранения
ГОСТ 19.603-78 Единая система программной документации. Общие правила внесения изменений
ГОСТ 28195-89 Оценка качества программных средств. Общие положения
ГОСТ Р 8.645-2008 Государственная система обеспечения единства измерений. Метрологическое обеспечение работ по геологическому изучению, использованию и охране недр в Российской Федерации. Основные положения
ГОСТ Р 53709-2009 Скважины нефтяные и газовые. Геофизические исследования и работы в скважинах. Общие требования
ГОСТ Р 53712-2009 Месторождения нефтяные и газонефтяные. Программные средства для проектирования и оптимизации процесса разработки месторождений. Основные требования
ГОСТ Р 54362-2011 Геофизические исследования скважин. Термины и определения
ГОСТ Р ИСО/МЭК 9126-93 Информационная технология. Оценка программной продукции
ГОСТ Р ИСО/МЭК 12119-2000 Информационная технология. Пакеты программ. Требования к качеству и тестирование
ГОСТ Р ИСО/МЭК 15910-2002 Информационная технология. Процесс создания документации пользователя программного средства
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 трехмерная геологическая модель: Представление продуктивных пластов и вмещающей их геологической среды в виде трехмерной сетки, каждая ячейка которой характеризуется значениями свойств пород.
3.2 параллельные вычисления: Способ организации компьютерных вычислений, при котором в один и тот же момент времени могут выполняться одновременно несколько вычислительных операций, направленных на решение общей задачи.
3.3 структурная модель: Геометрический каркас геологической модели, состоящий из субпараллельных стратиграфических поверхностей и субвертикальных поверхностей нарушений.
3.4
LAS-формат: Формат представления данных Log ASCII Standard. [ГОСТ Р 53375-2009, статья 3.10]
4. Сокращения
В настоящем стандарте применены следующие сокращения:
ГИС - геофизические исследования скважин;
ГК - гамма каротаж;
ГМ - геологическая модель;
ГСР - геолого-статистический разрез;
ГТИ - геолого-технологические исследования;
ПД - программная документация;
ПО - программное обеспечение;
ПС - метод самопроизвольной поляризации;
ФЕС - фильтрационно-емкостные свойства.
5. Общие положения
Программное обеспечение геологического моделирования применяется для определения площади залежей, объемов нефте- и газонасыщенных пород, объемов углеводородов в пластовых условиях. Программное обеспечение геологического моделирования должно обеспечивать возможность создания трехмерной (3D) геологической модели на основе геологического обоснования процессов осадконакопления, результатов интерпретации данных сейсморазведки и результатов корреляции разрезов скважин.
Трехмерная геологическая модель используется как геологическая основа для гидродинамического моделирования и соответствует результатам оценки начальных запасов и подсчетных параметров.
6. Исходные данные для программного обеспечения геологического моделирования
6.1 Данные о траекториях эксплуатационных и разведочных скважин, представленные в виде:
- координат и альтитуды стола ротора;
- замеров инклинометрии (зенитный угол, географический азимут) и/или результатов их обработки (географические координаты, абсолютная отметка) вдоль ствола скважины с привязкой по измеренной глубине.
6.2 Результаты обработки данных ГИС, представленные в виде поточечных кривых (двойные разностные параметры ГК, ПС, кажущееся сопротивление и т.д.). Открытый перечень методов ГИС представлен в ГОСТ Р 53709, ГОСТ Р 54362. Основным форматом представления данных ГИС служит формат LAS.
6.3 Результаты интерпретации данных ГИС (литологическое расчленение разреза скважины, пористость, начальная газо- и нефтенасыщенность и т.д.), представленные в виде таблиц поинтервальных значений параметров или в виде поточечных кривых.
6.4 Результаты стратиграфического расчленения разрезов скважин - отметки пластопересечений в виде таблиц.
6.5 Результаты интерпретации данных 2D/3D сейсморазведки, представленные в виде:
а) кубов сейсмических амплитуд и атрибутов (включая кубы частичных сумм) во временном и/или глубинном масштабе;
б) результатов трассирования отражающих горизонтов во временном и/или глубинном масштабе (в виде поверхностей или наборов точек);
в) результатов трассирования разломов (в виде линий или наборов точек) во временном и/или глубинном масштабе;
г) скоростной модели в виде куба скоростей и/или набора карт интервальных скоростей между отражающими горизонтами, выделенными в б) и/или в виде единой скоростной зависимости;
д) результаты оконтуривания геотел и/или сейсмофациальных зон в виде двумерных полигонов (линий);
е) результаты прогнозирования площадного распределения эффективных мощностей.
6.6 Результаты стандартных и специальных исследований керна в виде зависимостей керн-керн (пористость-проницаемость, пористость-связанная водонасыщенность и т.д.), зависимость для перевода пористости из стандартных в пластовые условия, а также данных капиллярометрии.
6.7 Результаты ГТИ (данные о составе шлама и о механических свойствах разбуриваемых пород) представляются как поточечные кривые - зарегистрированные и расчетные геологические, геохимические и технологические параметры как функции от измеренной глубины. Формат файлов - LAS.
6.8 Интервалы перфорации, данные испытаний и опробования пластов. Представляются в виде таблиц, включающих фактические и/или измеренные глубины границ перфорированных интервалов скважин, даты перфорации и изоляции, данные результатов испытаний и опробования пластов.
6.9 Даты ввода скважин в эксплуатацию, данные разработки представляются в виде таблиц.
