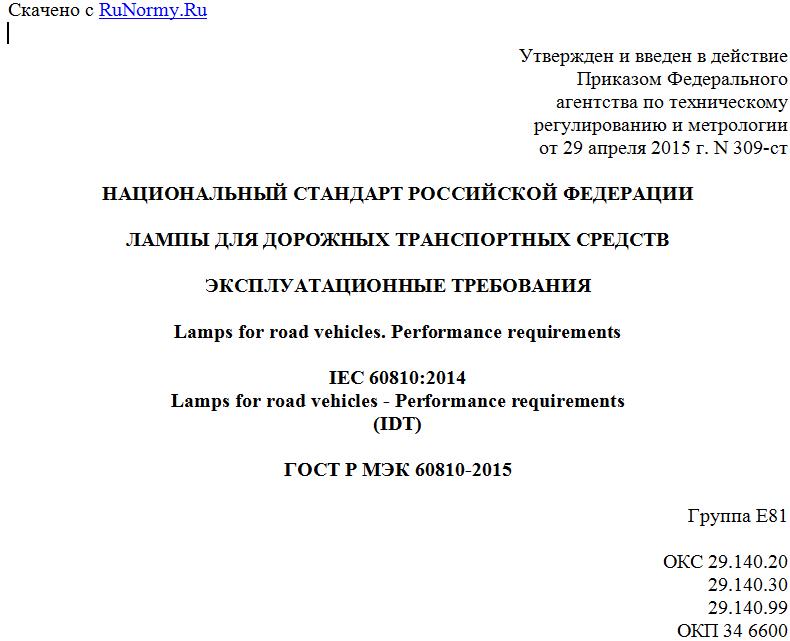

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 апреля 2015 г. N 309-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛАМПЫ ДЛЯ ДОРОЖНЫХ ТРАНСПОРТНЫХ СРЕДСТВ
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
Lamps for road vehicles. Performance requirements
IEC 60810:2014
Lamps for road vehicles - Performance requirements
(IDT)
ГОСТ Р МЭК 60810-2015
Группа Е81
ОКС 29.140.20
29.140.30
29.140.99
ОКП 34 6600
34 6700
34 6000
Дата введения
1 января 2016 года
Предисловие
1 ПОДГОТОВЛЕН Государственным унитарным предприятием Республики Мордовия "Научно-исследовательский институт источников света имени А.Н. Лодыгина" (ГУП Республики Мордовия "НИИИС им. А.Н. Лодыгина") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2015 г. N 309-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60810:2014 "Лампы для дорожных транспортных средств. Эксплуатационные требования" (IEC 60810:2014 "Lamps for road vehicles - Performance requirements").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт распространяется на источники света (лампы накаливания, разрядные лампы и светодиодные источники света), используемые как фарные, противотуманные и светосигнальные для дорожных транспортных средств. Настоящий стандарт распространяется на лампы по МЭК 60809, но может быть использован для применения других ламп, входящих в область применения настоящего стандарта.
Настоящий стандарт устанавливает требования и методы испытаний для контроля эксплуатационных характеристик, таких как продолжительность горения, сохранение светового потока, стойкость к крутящему моменту, прочность стеклянной колбы, стойкость к вибрации и механическому удару. Кроме того, в приложении F приведена информация для руководства при расчете осветительного и электрического оборудования, а именно: пределы температур, наибольшие контуры ламп и максимально допустимые колебания напряжения.
Некоторые требования в настоящем стандарте включают в себя ссылки на данные, приведенные в таблицах. Для ламп, не указанных в этих таблицах, соответствующие данные должен предоставить изготовитель ламп или ответственный поставщик.
Данные эксплуатационные требования дополняют основные требования, установленные в МЭК 60809. Однако они не предназначены для использования уполномоченными органами для целей законодательно установленного одобрения типа.
Примечания
1 Настоящий стандарт не применим к светильникам.
2 В настоящем стандарте применен термин "светодиодный источник света", в других стандартах может быть использован термин "светодиодная лампа" для описания подобных изделий.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки):
МЭК 60050 (все части) Международный электротехнический словарь [IEC 60050 (all parts), International Electrotechnical Vocabulary]
МЭК 60061-1 Цоколи и патроны ламповые с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи ламповые (IEC 60061-1, Lamp caps and holders together with gauges for the control of interchangeability and safety - Part 1: Lamp caps)
МЭК 60068-2-6 (1995) <1> Испытания на воздействие внешних факторов. Часть 2-6. Испытания. Испытание Fc: Вибрация (синусоидальная) [IEC 60068-2-6:1995, Environmental testing - Part 2-6: Tests - Test Fc: Vibration (sinusoidal)]
--------------------------------
<1> Заменен на МЭК 60068-2-6 (2007). Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
МЭК 60068-2-14 Испытания на воздействие внешних факторов. Часть 2-14. Испытания. Испытание N: Изменение температуры (IEC 60068-2-14, Environmental testing - Part 2-14: Tests - Test N: Change of temperature)
МЭК 60068-2-43 Испытания на воздействие внешних факторов. Часть 2-43. Испытания. Испытание Kd: Испытание контактов и соединений на воздействие сероводорода (IEC 60068-2-43, Environmental testing - Part 2-43: Tests - Test Kd: Hydrogen sulphide test for contacts and connections)
МЭК 60068-2-60 Испытания на воздействие внешних факторов. Часть 2-60. Испытания. Испытание Ke: Испытание на коррозию в среде текущей газовой смеси (IEC 60068-2-60, Environmental testing - Part 2: Tests - Test Ke: Flowing mixed gas corrosion test)
МЭК 60410 (1973) Правила и планы выборочного контроля по качественному признаку (IEC 60410:1973, Sampling plans and procedures for inspection by attributes)
МЭК 60809 (2014) Лампы для дорожных транспортных средств. Требования к размерам, электрическим и световым параметрам (IEC 60809:2014, Lamps for road vehicles - Dimensional, electrical and luminous requirements)
СИСПР 25 Транспортные средства, суда и двигатели внутреннего сгорания. Характеристики радиопомех. Нормы и методы измерений для защиты бортовых приемников (CISPR 25, Vehicles, boats and internal combustion engines - Radio disturbance characteristics - Limits and methods of measurement for the protection of on-board receivers)
ЕЭК ООН. Соглашение о принятии единообразных технических предписаний для колесных транспортных средств, предметов оборудования и частей, которые могут быть установлены и/или использованы на колесных транспортных средствах, и об условиях взаимного признания официальных утверждений, выдаваемых на основе этих предписаний (United Nations, Agreement concerning the adoption of uniform technical prescriptions for wheeled vehicles, equipment and parts which can be fitte and/or be used on wheeled vehicles and the conditions for reciprocal recognition of approvals granted on the basis of these prescriptions) <2>
--------------------------------
<2> Также известно как Соглашение 1958 г. В тексте настоящего стандарта правила по этому соглашению упоминаются как, например, Правила ЕЭК ООН N 37 или ЕЭК ООН R37. Доступ к документам в Интернете: www.unece.org/trans/main/wp29/wp29regs.html (дата обращения: 19.08.2014).
Добавление 36: Правила N 37. Единообразные предписания, касающиеся официального утверждения ламп накаливания, предназначенных для использования в официально утвержденных фарах механических транспортных средств и их прицепов (Addendum 36 - Regulation No. 37, Uniform provisions concerning the approval of filamen lamps for use in approved lamp units of power-driven vehicles and of their trailers) <3>
Добавление 47: Правила N 48. Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении установки устройств освещения и световой сигнализации (Addendum 47: Regulation No. 48, Uniform provisions concerning the approval of vehicles with regard to the installation of lighting and light-signalling devices) <3>
Добавление 122: Правила N 123. Единообразные предписания, касающиеся официального утверждения адаптивных систем переднего освещения (АСПО) для автотранспортных средств [Addendum 122: Regulation No. 123, Uniform provisions concerning the approval of adaptive front-lighting systems (AFS) for motor vehicles] <3>
--------------------------------
<3> Добавление к Соглашению 1958 г.
Добавление 100: Правила N 101. Единообразные предписания, касающиеся официального утверждения легковых автомобилей, приводимых в движение только двигателем внутреннего сгорания либо приводимых в движение при помощи гибридного электропривода, в отношении измерения объема выбросов двуокиси углерода и расхода топлива и/или измерения расхода электроэнергии и запаса хода на электротяге, а также транспортных средств категорий M1 и N1, приводимых в движение только при помощи электропривода, в отношении измерения расхода электроэнергии и запаса хода на электротяге (Addendum 100: Regulation No. 101, Uniform provisions concerning the approval of passenger cars powered by an internal combustion engine only, or powered by a hybrid electric power train with regard to the measurement of the emission of carbon dioxide and fuel consumption and/or the measurement of electric energy consumption and electric range, and of categories M1 and N1 vehicles powered by an electric power train only with regard to the measurement of electric energy consumption and electric range) <1>
Добавление 127: Правила N 128. Единообразные предписания, касающиеся официального утверждения источников света на светоизлучающих диодах (СИД) для использования в официально утвержденных фарах механических транспортных средств и их прицепов [Addendum 127: Regulation No. 128, Uniform provisions concerning the approval of light emitting diode (LED) light sources for use in approved lamp units on power-driven vehicles and their trailers] <1>
--------------------------------
<1> Добавление к Соглашению 1958 г.
JESD22-A100D Испытание на срок службы при циклических температуре, влажности, напряжении смещения (JESD22-A100D, Cycled temperature humidity bias life test)
JESD22-A101C Испытание на срок службы при устойчивых температуре, влажности, напряжении смещения (JESD22-A101C, Steady-state temperature humidity bias life test)
JESD22-A104D Циклы температур (JESD22-A104D, Temperature cycling) <2>
--------------------------------
<2> Заменен на JESD22-A104E. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
