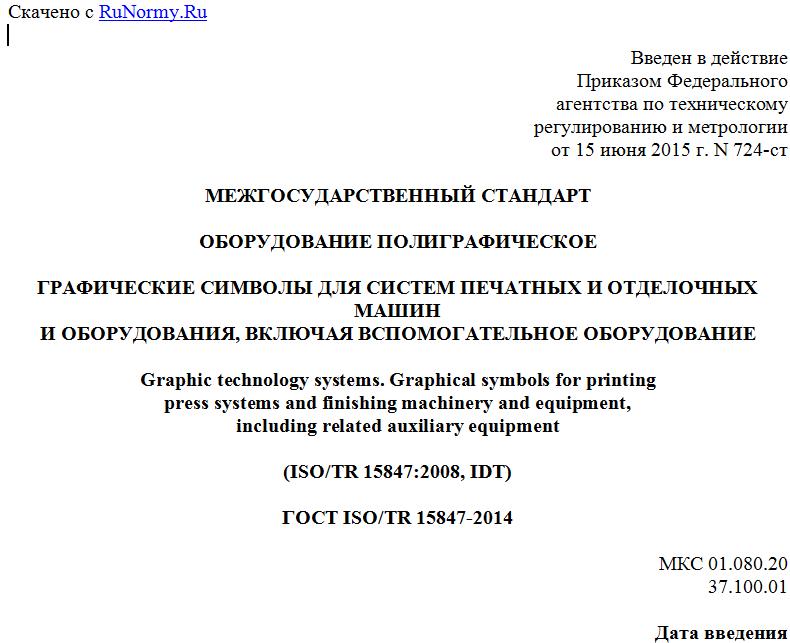

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 724-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ПОЛИГРАФИЧЕСКОЕ
ГРАФИЧЕСКИЕ СИМВОЛЫ ДЛЯ СИСТЕМ ПЕЧАТНЫХ И ОТДЕЛОЧНЫХ МАШИН
И ОБОРУДОВАНИЯ, ВКЛЮЧАЯ ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
Graphic technology systems. Graphical symbols for printing
press systems and finishing machinery and equipment,
including related auxiliary equipment
(ISO/TR 15847:2008, IDT)
ГОСТ ISO/TR 15847-2014
МКС 01.080.20
37.100.01
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-исследовательский институт полиграфического машиностроения" и Техническим комитетом по стандартизации ТК 237 "Оборудование полиграфическое" на основе собственного аутентичного перевода на русский язык англоязычной версии международного документа, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 237 "Оборудование полиграфическое"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. N 71-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 724-ст межгосударственный стандарт ГОСТ ISO/TR 15847-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному документу ISO/TR 15847:2008 Graphic technology - Graphical symbols for printing press systems and finishing systems, including related auxiliary equipment (Полиграфия. Графические символы для систем печатных и отделочных машин и оборудования, включая вспомогательное оборудование).
Международный документ подготовлен Техническим комитетом ISO/TC 130 "Полиграфия" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного документа, на основе которого подготовлен настоящий стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
В настоящем стандарте реализованы нормы технического регламента Таможенного союза N 010/2011 "О безопасности машин и оборудования", принятого решением Комиссии Таможенного союза от 18.10.2011 N 823.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
7 В настоящем стандарте возможно наличие некоторых элементов, которые могут быть предметом запатентованных прав. ИСО, Росстандарт и МГС не несут ответственности за выявление части или всех таких прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает графические символы для применения в машинах и оборудовании печатных и отделочных систем, включая вспомогательное оборудование. Эти графические символы предназначены для указания применения, или обозначения функции, и/или состояния (положения/режима), обозначения управляющих устройств, применяемых при эксплуатации оборудования.
Настоящие графические символы предназначены для применения на органах управления оборудованием, включая кнопки, сенсорные экраны, клавиатуры и т.д.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы перечисленные ниже ссылочные стандарты. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
IEC 80416-1 Basic principles for graphical symbols for use on equipment - Part 1: Creation of graphical symbols for registration (Основные принципы создания и применения графических символов, используемых на оборудовании: Часть 1. Создание оригинала графических символов)
ISO 80416-2 Basic principles for graphical symbols for use on equipment - Part 2: Form and use of arrows (Основные принципы создания и применения графических символов, используемых на оборудовании: Часть 2. Форма и использование стрелок)
3 Требования к изображению и размещению графических символов
3.1 Изображение графических символов
Общие требования к изображению графических символов приведены в IEC 80416-1 и ISO 80416-2. Дополнительные требования к графическим символам, применяемым в системах печатных и отделочных машин и оборудования, заключаются в следующем. Изображение должно быть легко различимым. С этой целью размеры символа должны быть не менее 10 x 10 мм и иметь четкое изображение линии (штриха) и элементов символа.
Однако в определенных случаях для получения надлежащего изображения может быть необходимо применение символа большего размера, чем 10 x 10 мм. Текст (буквы и цифры), составляющий неотъемлемую часть графического символа, должен иметь высоту не менее 4 мм и быть легко читаемым с рабочего места оператора.
Графический символ должен иметь высококонтрастное изображение и быть двухмерным.
Примечание - Изометрические рисунки, изображающие трехмерные объекты считаются двухмерными графическими символами, т.к. они имеют только ширину и высоту.
Графические символы с контурным изображением (например, небольшие прямоугольники, окружности, треугольники и т.д.) предпочтительно должны иметь "сплошную заливку" (черного или темного цвета), или, наоборот, быть "полыми" ("контурными"), иметь белого или светлого цвета заливку, но в обоих случаях создавать контраст к фону. Смысловое значение графического символа в настоящем стандарте не определяется или не изменяется применением цвета или тона.
Графический символ должен представлять функцию в действующем состоянии.
3.2 Размещение и ориентация графических символов
Графические символы элементов управления (ключи аппаратных средств, кнопки, выключатели и т.д.) должны быть размещены рядом с ними или на них. В случае размещения графических символов рядом с органом управления, их расположение должно быть согласовано через пульт управления и должна быть понятной взаимосвязь графического символа с органом управления.
Если не указано иное, ориентация графического символа должна соответствовать настоящему стандарту. Если указано, что графический символ может быть изображен зеркально, это означает, что графический символ может быть изображен в зеркальном виде или иметь изображение, повернутое в вертикальной плоскости. Если указано, что графический символ может быть повернут на 180°, это означает, что графический символ может быть повернут на 180° в горизонтальной плоскости.
3.3 Внесение на рассмотрение предложений по применению графических символов в системах печатных и отделочных машин и оборудования
Вполне понятно, что технические изменения рассматриваемых систем, могут вызывать необходимость в новых графических символах.
В интересах сдерживания быстрого увеличения многообразия видов графических символов, применяемых на оборудовании, пользователям настоящего стандарта рекомендуется использовать базовые графические символы, представленные в настоящем стандарте, в качестве основы для разработки новых символов в соответствии с их конкретными потребностями.
В случае, когда такой основы для новых графических символов в настоящем стандарте не найдено, пользователи настоящего стандарта могут внести на рассмотрение предложения по включению новых графических символов в последующие его изменения <*>. Подобные предложения должны соответствовать указаниям, данным в приложении B.
--------------------------------
<*> Эти предложения наряду с опубликованными изменениями к применяемому стандарту, подготовленными Техническим комитетом ISO/TC 130 "Полиграфия", будут учтены МТК 237 при подготовке изменений к настоящему стандарту.
4 Группировка или систематизация и принятые изображения графических символов
4.1 Группировка или систематизация графических символов
Группировка или систематизация графических символов приведена в таблице 1.
Таблица 1
