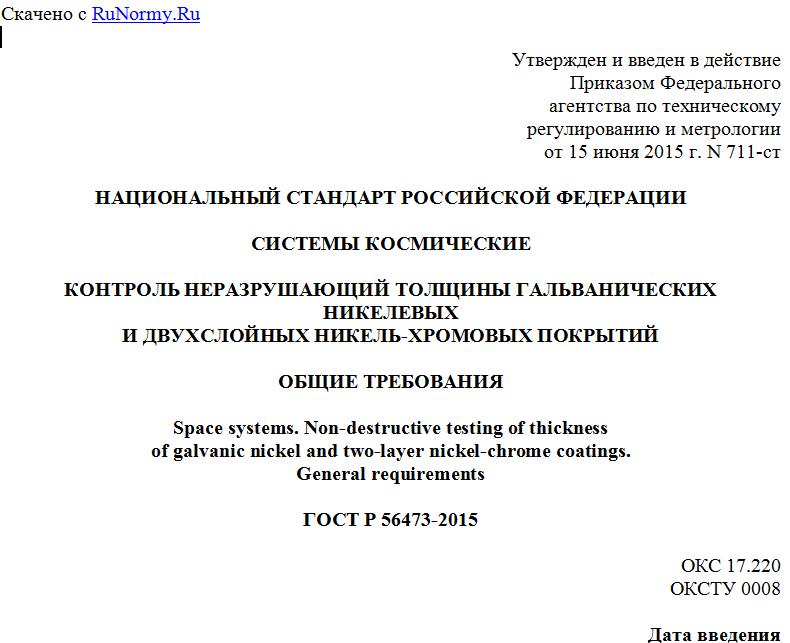

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 711-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ КОСМИЧЕСКИЕ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ ТОЛЩИНЫ ГАЛЬВАНИЧЕСКИХ НИКЕЛЕВЫХ
И ДВУХСЛОЙНЫХ НИКЕЛЬ-ХРОМОВЫХ ПОКРЫТИЙ
ОБЩИЕ ТРЕБОВАНИЯ
Space systems. Non-destructive testing of thickness
of galvanic nickel and two-layer nickel-chrome coatings.
General requirements
ГОСТ Р 56473-2015
ОКС 17.220
ОКСТУ 0008
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "НПО Энергомаш имени академика В.П. Глушко" и Государственным научным учреждением "Институт прикладной физики Национальной академии наук Беларуси"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 711-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 В настоящем стандарте использованы изобретения, защищенные следующими патентами:
- патентом Республики Беларуси N 12443 на изобретение "Способ магнитного контроля толщины слоев двухслойного хромоникелевого покрытия" (патентообладатель - ИПФ НАН Беларуси);
- патентом Республики Беларуси N 1030 на полезную модель "Устройство для неразрушающего контроля с посадочными магнитами" (патентообладатель - ИПФ НАН Беларуси);
- патентом Республики Беларуси N 4752 на полезную модель "Устройство для контроля толщины слабомагнитного слоя под немагнитным" (патентообладатель - ИПФ НАН Беларуси);
- патентом Российской Федерации N 2392581 на изобретение "Способ изготовления меры толщины покрытия" (патентообладатели - Бабаджанов Леон Сергеевич, Бабаджанова Марианна Леоновна).
Федеральное агентство по техническому регулированию и метрологии не несет ответственности за достоверность информации о патентных правах. При необходимости ее уточнения патентообладатели могут направить в Федеральное агентство по техническому регулированию и метрологии аргументированное предложение внести в настоящий стандарт поправку
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Толщина специальных покрытий является одним из важнейших критериев качества изделий космической техники. Контроль толщины необходимо вести при следующих сочетаниях магнитных свойств:
- гальваническое никелевое или двухслойное (хром на никеле) покрытие на неферромагнитном или двухслойном (неферромагнетик-ферромагнетик) основании;
- неферромагнитное (хром, цинк, краска, лак и др.) покрытие на ферромагнитном (никель, низкоуглеродистая сталь и т.п.) основании.
Магнитодинамический метод и средства толщинометрии обеспечивают контроль никелевых, в том числе толстослойных (до 1000 мкм), хромовых и других покрытий при указанных сочетаниях свойств покрытие-основание. Преимущество магнитных методов толщинометрии по сравнению с другими состоит в том, что все физические свойства, кроме магнитных, не влияют на погрешность измерений. Влияние же магнитных свойств (структурного состояния) никелевых покрытий на точность контроля при определенных условиях исключается или минимизируется. Эти условия сводятся к обеспечению в объеме информативной зоны первичного преобразователя намагниченности никеля, близкой к его намагниченности насыщения.
Магнитодинамический метод толщинометрии, предложенный и развиваемый в ИПФ НАН Беларуси, обладает наиболее широкими возможностями. Главным преимуществом этого метода является отсутствие в информативном сигнале составляющей, обусловленной создаваемым преобразователем первичным намагничивающим полем. В итоге разрешающая способность и диапазон измерений оказываются по уровню значительно выше, чем обеспечиваемые другими магнитными методами.
Настоящий стандарт раскрывает сущность магнитодинамического метода толщинометрии, содержит физическое обоснование его применения при контроле никелевых, хромоникелевых и неферромагнитных покрытий, рекомендации по выбору средств измерений применительно к условиям контроля, а также основные требования к средствам измерений, их метрологическому обеспечению. Содержащиеся в стандарте сведения могут быть положены в основу других стандартов по толщинометрии специальных покрытий изделий космической техники, являются научной базой по разработке средств магнитодинамической толщинометрии и методик контроля изделий (в частности, камер сгорания жидкостных ракетных двигателей).
1 Область применения
Настоящий стандарт распространяется на магнитодинамический метод толщинометрии гальванических никелевых покрытий на неферромагнитных и с разными магнитными свойствами основаниях в диапазоне толщины от 0 до 1000 мкм, хромовых покрытий на никеле в диапазоне от 0 до 250 мкм, других неферромагнитных покрытий на ферромагнитных основаниях.
Стандарт устанавливает основные требования к средствам магнитодинамической толщинометрии указанных покрытий применительно к изделиям космической техники (прежде всего - к камерам сгорания жидкостных ракетных двигателей), другим изделиям специального назначения и общепромышленного применения. Регламентированный стандартом метод может использоваться непосредственно в технологическом цикле производства, при проведении приемо-сдаточных испытаний, диагностике состояния покрытий после стендовых испытаний указанных двигателей.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.050-73 Государственная система обеспечения единства измерений. Нормальные условия выполнения линейных и угловых измерений
ГОСТ 8.362-79 Государственная система обеспечения единства измерений. Измерение толщин покрытий. Термины и определения
ГОСТ 8.395-80 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования
ГОСТ 8.502-84 Государственная система обеспечения единства измерений. Методы и средства поверки
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ Р 52956-2008 Материалы магнитотвердые спеченные на основе сплава неодим-железо-бор. Классификация. Основные параметры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 8.362, а также следующие термины с соответствующими определениями:
3.1 магнитодинамический метод: Метод магнитного контроля, основанный на регистрации изменения информативного параметра магнитного поля (например, потока магнитной индукции) в процессе удаления первичного преобразователя от поверхности покрытия (приближения первичного преобразователя к поверхности покрытия).
3.2 магнитодинамический преобразователь: Устройство для реализации магнитодинамического метода, которое в процессе удаления от поверхности покрытия (приближения к поверхности покрытия) преобразует магнитную индукцию в информативный сигнал, однозначно связанный с измеряемой толщиной.
3.3 магнитодинамический прибор: Средство измерений, содержащее магнитодинамический преобразователь (несколько магнитодинамических преобразователей) и предназначенное для измерения толщины покрытия.
3.4 энергия магнита: Параметр постоянного стержневого магнита магнитодинамического преобразователя, используемого при толщинометрии покрытий, характеризующий величину первичного поля и представляющий собой произведение максимальной удельной магнитной энергии материала, из которого изготовлен указанный магнит, на его объем.
3.5 информативный сигнал: Электрический сигнал на выходе магнитодинамического преобразователя (например, импульс ЭДС, возникающий в многовитковой катушке), содержащий количественную информацию о толщине покрытия.
3.6 настройка нуля: Реализация функциональной возможности магнитодинамического прибора по устранению или минимизации дополнительной погрешности, обусловленной мешающими факторами (например, намагниченностью корпуса камеры сгорания при контроле толщины никелевого покрытия).
4 Обозначения
В настоящем стандарте применены следующие обозначения:
толщина b, мкм: Толщина никелевого покрытия;
толщина d, мкм: Толщина хромового покрытия;
сигнал F: Информативный сигнал при контроле толщины покрытия;
толщина h, мкм: Толщина двухслойного (хром на никеле) покрытия (h = d + b);
толщина s, мм: Толщина неферромагнитной прослойки, расположенной между покрытием и ферромагнитным корпусом изделия;
энергия W, мДж: Энергия постоянного стержневого магнита, входящего в состав магнитодинамического преобразователя.
5 Магнитодинамический метод толщинометрии покрытий
5.1 Физическая сущность метода
5.1.1 Физическая сущность магнитодинамического метода толщинометрии покрытий состоит в том, что заданный участок изделия намагничивается первичным полем, создаваемым магнитодинамическим преобразователем; в свою очередь вторичное поле, создаваемое намагниченным изделием, взаимодействует с первичным полем; в итоге формируется общее поле, представляющее собой суперпозицию первичного и вторичного полей. В процессе подъема магнитодинамического преобразователя над изделием общее поле постепенно слабеет, приближаясь к первичному.
