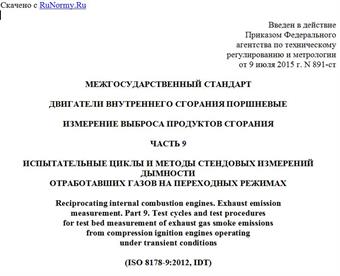

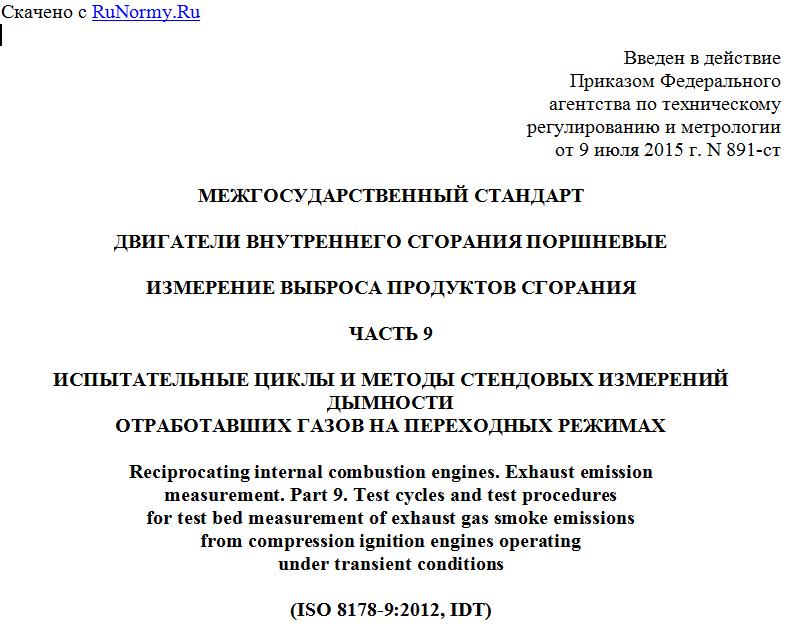

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 июля 2015 г. N 891-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ ПОРШНЕВЫЕ
ИЗМЕРЕНИЕ ВЫБРОСА ПРОДУКТОВ СГОРАНИЯ
ЧАСТЬ 9
ИСПЫТАТЕЛЬНЫЕ ЦИКЛЫ И МЕТОДЫ СТЕНДОВЫХ ИЗМЕРЕНИЙ ДЫМНОСТИ
ОТРАБОТАВШИХ ГАЗОВ НА ПЕРЕХОДНЫХ РЕЖИМАХ
Reciprocating internal combustion engines. Exhaust emission
measurement. Part 9. Test cycles and test procedures
for test bed measurement of exhaust gas smoke emissions
from compression ignition engines operating
under transient conditions
(ISO 8178-9:2012, IDT)
ГОСТ ISO 8178-9-2014
МКС 27.020
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Центральный научно-исследовательский дизельный институт" (ООО "ЦНИДИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 235 "Двигатели внутреннего сгорания поршневые"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Казахстан KZ Госстандарт Республики Казахстан
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 июля 2015 г. N 891-ст межгосударственный стандарт ГОСТ ISO 8178-9-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 8178-9:2012 Reciprocating internal combustion engines - Exhaust emission measurement - Part 9: Test cycles and test procedures for test bed measurement of exhaust gas smoke emissions from compression ignition engines operating under transient conditions (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 9. Испытательные циклы и методы стендовых измерений дымности отработавших газов на переходных режимах).
Международный стандарт разработан техническим комитетом ISO/TC 70 "Двигатели внутреннего сгорания поршневые", подкомитетом SC 8 "Измерение выбросов вредных веществ с отработавшими газами" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
В разделе "Нормативные ссылки" и тексте стандарта ссылки на международные стандарты актуализированы.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на поршневые двигатели внутреннего сгорания с воспламенением от сжатия и устанавливает методы измерений и испытательные циклы, применяемые для оценки дымности отработавших газов двигателей в стендовых условиях на переходных режимах.
Измерения на переходных режимах производятся с помощью оптических дымомеров - приборов, основанных на оценке степени ослабления светового потока. Требования к приборам для измерения дымности, основанных на оценке степени ослабления светового потока, изложены в ISO 11614.
Настоящий стандарт допускается использовать для оценки дымности двигателя с учетом его применения только при условии подходящего испытательного цикла. Есть ряд категорий двигателей внедорожной техники, для которых применение стендовых методов оказывается невозможным, для них должны использоваться методы контроля дымности в условиях эксплуатации. Для двигателей машин, к которым предъявляются специальные требования (например, отраслевые правила охраны труда и техники безопасности), могут задаваться дополнительные условия испытаний и специальные методы оценки.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 8178-4:2007 Reciprocating internal combustion engines - Exhaust emission measurement - Part 4: Steady-state test cycles for different engine applications (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 4. Испытательные циклы для различных режимов работы двигателей)
ISO 8178-5:2008 Reciprocating internal combustion engines - Exhaust emission measurement - Part 5: Test fuels (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 5. Топливо для испытаний)
ISO 8178-6:2000 Reciprocating internal combustion engines - Exhaust emission measurement - Part 6: Report on measuring results and test report (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 6. Отчет о результатах измерения и испытания)
ISO 8178-7:1996 Reciprocating internal combustion engines - Exhaust emission measurement - Part 7: Engine family determination (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 7. Определение семейства двигателей)
ISO 8178-8:1996 Reciprocating internal combustion engines - Exhaust emission measurement - Part 8: Engine group determination (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 8. Определение группы двигателей)
ISO 8528-1:2005 Reciprocating internal combustion engine driven alternating current generating sets - Part 1: Application, ratings and performance (Агрегаты генераторные переменного тока с приводом от поршневых двигателей внутреннего сгорания. Часть 1: Применение, номинальные характеристики и режимы работы)
ISO 11614:1999 Reciprocating internal combustion compression-ignition engines. Apparatus for measurement of the opacity and for determination of the light absorption coefficient of exhaust gas (Двигатели внутреннего сгорания поршневые с воспламенением от сжатия. Прибор для измерения дымности и определения коэффициента поглощения светового потока в отработавших газах)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 дымность отработавших газов (exhaust gas smoke): Видимая взвесь содержащихся в отработавших газах твердых и/или жидких частиц, образовавшихся в результате неполного сгорания или пиролиза топлива и масла.
Примечание - Могут наблюдаться следующие разновидности дымности отработавших газов: "черный дым" (сажа), состоящий главным образом из частиц углерода, "синий дым", обычно состоящий из мелкодисперсных капель, образующихся в результате неполного сгорания топлива или смазочного масла, "белый дым", обычно образующийся из-за конденсации воды и/или жидкого топлива, "желтый дым", свидетельствующий о присутствии NO2.
3.2 коэффициент пропускания светового потока (transmittance), : Часть светового потока от источника света, прошедшая через задымленную среду и воспринятая приемником света. Выражается в процентах.
3.3 коэффициент ослабления светового потока (opacity), N: Часть светового потока от источника света, не достигшая приемника света из-за поглощения, отражения и рассеяния отработавшими газами, проходящими через измерительную камеру дымомера. Выражается в процентах.
3.4 фотометрическая база (optical path length)
3.4.1 эффективная фотометрическая база (effective optical path length), LA: Длина пути между источником света дымомера и светоприемником, которую проходит луч света в измерительной камере дымомера, заполняемой потоком отработавших газов, с поправками, при необходимости, на неоднородность потока, возникающую из-за перепадов плотности и краевых эффектов. Выражается в метрах.
Примечание - Участки, проходимые лучом света по пути от источника к светоприемнику, где задымление отсутствует, при определении длины эффективной фотометрической базы не учитываются.
3.4.2 стандартная эффективная фотометрическая база (standard effective optical path length), LAS: Параметр, обеспечивающий возможность корректного сравнения приводимых значений коэффициента ослабления светового потока.
Примечание - Значения LAS определены в 10.1.4.
3.5 показатель поглощения светового потока (light absorption coefficient), k: Основной параметр, используемый для количественной оценки дымности отработавших газов.
Примечание - Общепринятой единицей измерения показателя поглощения светового потока является метр в минус первой степени (м-1). Показатель поглощения зависит от числа дымовых частиц в заданном объеме газа, распределения дымовых частиц по размерам, а также от поглощения и рассеивания частиц. При отсутствии синего, белого или желтого дыма и золы распределение дымовых частиц по размерам, а также поглощение и рассеивание частиц отработавших газов всех двигателей практически одинаковы, поэтому показатель поглощения в этом случае определяется главным образом плотностью дымовых частиц.
