Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 февраля 2015 г. N 83-ст

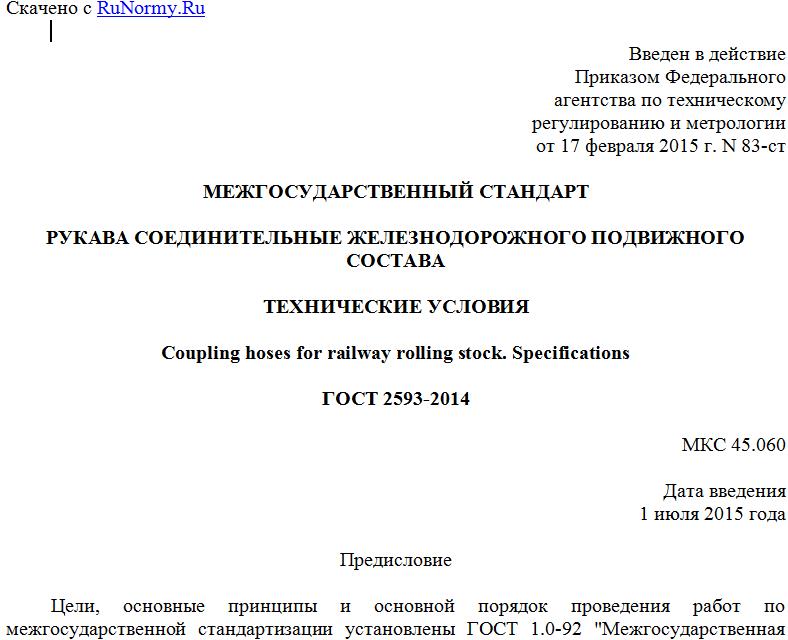

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РУКАВА СОЕДИНИТЕЛЬНЫЕ ЖЕЛЕЗНОДОРОЖНОГО ПОДВИЖНОГО СОСТАВА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Coupling hoses for railway rolling stock. Specifications
ГОСТ 2593-2014
МКС 45.060
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт вагоностроения" (ОАО "НИИ вагоностроения").
2. Внесен Межгосударственным техническим комитетом по стандартизации "Железнодорожный транспорт" МТК 524.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба Туркменстандартлары
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 17 февраля 2015 г. N 83-ст межгосударственный стандарт ГОСТ 2593-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Взамен ГОСТ 2593-2009 и ГОСТ 31374-2009.
6. Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов "О безопасности железнодорожного подвижного состава" и "О безопасности высокоскоростного железнодорожного транспорта".
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на рукава соединительные (далее - рукава), предназначенные для применения на железнодорожном подвижном составе и метрополитене.
Рукава предназначены для гибкого соединения воздушных магистралей с целью подачи сжатого воздуха давлением до 1,0 МПа, а также для разъемного соединения электрических цепей электропневматического тормоза.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.314-68 (СТ СЭВ 648-77) Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.030-74 Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.080-77 Единая система защиты от коррозии и старения. Смазки пластичные. Ускоренный метод определения коррозионного воздействия на металл
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 26.020-80 Единая система стандартов приборостроения. Шрифты для средств измерений и автоматизации. Начертания и основные размеры
ГОСТ 38-72 Кольца резиновые уплотнительные для соединительных головок тормозов и концевых кранов автотормозов. Технические условия
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия
ГОСТ 1335-84 Рукава резиновые с нитяным усилением для тормозной системы подвижного состава железных дорог и метрополитена без присоединительной арматуры. Технические условия
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2477-65 Нефть и нефтепродукты. Метод определения содержания воды
ГОСТ 5346-78 Смазки пластичные. Методы определения пенетрации пенетрометром с конусом
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 6707-76 Смазки пластичные. Метод определения свободных щелочей и свободных органических кислот
ГОСТ 6973-74 Нефтепродукты. Метод определения температуры каплепадения
ГОСТ 7142-74 Смазки пластичные. Методы определения коллоидной стабильности
ГОСТ 7143-73 Смазки пластичные. Метод определения предела прочности и термоупрочнения
ГОСТ 7163-84 Нефтепродукты. Метод определения вязкости автоматическим капиллярным вискозиметром
ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки
ГОСТ 7409-2009 Вагоны грузовые. Требования к лакокрасочным покрытиям
ГОСТ 7462-73 Эмали НЦ-5123. Технические условия
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 9151-75 Эмали марок ГФ-92. Технические условия
ГОСТ 9270-86 Масла и смазки пластичные. Метод определения механических примесей в камере для счисления
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 23706-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости
ГОСТ 26828-86 Изделия машиностроения и приборостроения. Маркировка
ГОСТ 28379-89 Шпатлевки ЭП-0010 и ЭП-0020. Технические условия
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Конструкция и размеры
3.1. Конструкция рукавов, их типоразмеры должны соответствовать указанным в таблице 1. По требованию заказчика допускается применение других конструкций и обозначений рукавов типов Р1 и Р2, кроме головок соединительных и наконечника рукавов, указанных на рисунках 1, 2, с присвоением им других обозначений.
Таблица 1
Тип рукава Типоразмер рукава Рисунок Назначение
Р1 Подтип рукава Р1-1 Р17Б Рисунок 1 Разъемное гибкое соединение воздухопроводов смежных единиц подвижного состава с возможностью автоматического саморасцепления от воздействия растягивающего усилия до 800 Н (81,5 кгс)
Р1-2 Р11 Рисунок 1 Разъемное гибкое соединение воздухопроводов смежных единиц подвижного состава без возможности автоматического саморасцепления под воздействием растягивающих сил
Р12 Рисунок 1
Р13 Рисунок 1
Р14 Рисунок 1
Р16 Рисунок 2
747 Рисунок 4
Р2 Р15 Рисунок 3 Разъемное гибкое соединение пневматических приборов с тормозной системой подвижного состава или промежуточное соединение воздуховодов
Р21 Рисунок 5
Р23 Рисунок 5
Р31 Рисунок 6
Р32 Рисунок 7
Р34 Рисунок 7
Р36А Рисунок 8
Р36Б Рисунок 9
Р36В Рисунок 9
Р36Г Рисунок 10
Р3 369А Рисунок 11 Разъемное гибкое соединение воздухопроводов смежных единиц подвижного состава и разъемное соединение электрических цепей
3.2. Конструкция, габаритные и присоединительные размеры рукавов приведены на рисунках 1 - 11 и в таблице 2.
1 - головка соединительная; 2 - хомутик; 3 - рукав
по ГОСТ 1335; 4 - кольцо КУ по ГОСТ 38; 5 - наконечник
