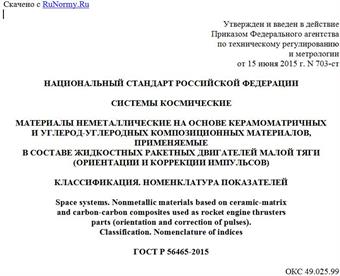

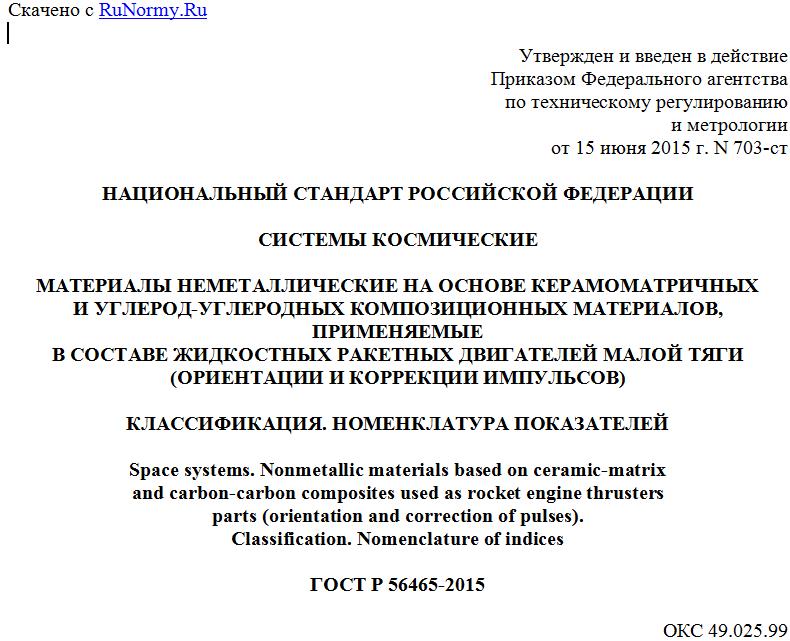

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июня 2015 г. N 703-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ КОСМИЧЕСКИЕ
МАТЕРИАЛЫ НЕМЕТАЛЛИЧЕСКИЕ НА ОСНОВЕ КЕРАМОМАТРИЧНЫХ
И УГЛЕРОД-УГЛЕРОДНЫХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ, ПРИМЕНЯЕМЫЕ
В СОСТАВЕ ЖИДКОСТНЫХ РАКЕТНЫХ ДВИГАТЕЛЕЙ МАЛОЙ ТЯГИ
(ОРИЕНТАЦИИ И КОРРЕКЦИИ ИМПУЛЬСОВ)
КЛАССИФИКАЦИЯ. НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ
Space systems. Nonmetallic materials based on ceramic-matrix
and carbon-carbon composites used as rocket engine thrusters
parts (orientation and correction of pulses).
Classification. Nomenclature of indices
ГОСТ Р 56465-2015
ОКС 49.025.99
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Композит" (ОАО "Композит")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 703-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на неметаллические материалы на основе керамоматричных и углерод-углеродных композиционных материалов в виде заготовок, применяемых в составе жидкостных ракетных двигателей малой тяги (ориентации и коррекции импульсов) и в других изделиях космических систем, близких по принципу работы.
Стандарт устанавливает классификацию и номенклатуру показателей свойств неметаллических материалов на основе керамоматричных и углерод-углеродных композиционных материалов применительно к изделиям космических систем с учетом специфики их эксплуатации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 15139-69 Пластмассы. Методы определения плотности (объемной массы)
ГОСТ 23553-79 Пластмассы. Манометрический метод определения газопроницаемости
ГОСТ Р 56466-2015 Системы космические. Методы испытаний материалов. Метод определения температурного коэффициента линейного расширения композиционных материалов при высоких температурах
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1 неметаллический композиционный материал: Композиционный материал, в котором армирующий каркас и матрица состоят из неметаллического материала.
3.2 керамоматричный композиционный материал: Композиционный материал, в составе матрицы которого присутствует только керамика.
3.3 углерод-керамический композиционный материал: Композиционный материал на основе углеродного армирующего наполнителя, в составе матрицы которого присутствует керамика и углерод.
3.4 углерод-углеродный композиционный материал: Композиционный материал на основе углеродного армирующего наполнителя и углеродной матрицы.
4. Сокращения
В настоящем стандарте приняты следующие сокращения:
- ЖРДМТ - жидкостный ракетный двигатель малой тяги;
- ККМ - керамоматричный композиционный материал;
- ТУ - технические условия;
- УККМ - углерод-керамический композиционный материал;
- УУКМ - углерод-углеродный композиционный материал.
5. Классификация
5.1 Классификацию ККМ, УККМ и УУКМ, применяемых в составе ЖРДМТ (ориентации и коррекции импульсов), устанавливают по критериям, указанным в таблице 1, основанным на особенностях их структуры и технологии изготовления.
Таблица 1
Критерии классификации
Критерий Описание, пример
1 Тип армирующего наполнителя - волокно; - лента; - стержень; - ткань
2 Структура армирования См. рисунок А.1 приложения А
3 Способ изготовления структуры армирования - намотка; - плетение; - изготовленные на трикотажных и ткацких машинах; - прошивка; - выкладка и прошивка
4 Тип матрицы - карбид кремния; - нитрид кремния; - пиролитический углерод; - коксовый остаток связующего и карбид кремния
5.2 Классификацию УУКМ и УККМ дополнительно осуществляют по типу углеродной матрицы. Примеры основных типов углеродной матрицы УУКМ и УККМ:
- коксовый остаток связующего;
- коксовый остаток пека;
- пиролитический углерод.
5.3 Классификацию ККМ и УККМ дополнительно осуществляют по материалу керамической составляющей. Примеры основных материалов керамической матрицы ККМ и УККМ:
- карбид кремния;
- нитрид кремния.
6. Номенклатура показателей
6.1 Номенклатура показателей свойств ККМ, УККМ и УУКМ, применяемых в составе ЖРДМТ, указание нормативного или технического документа на метод их определения и степень их обязательности приведены в таблице 2.
Таблица 2
Номенклатура и степень обязательности показателей
Наименование показателя Обозначение Единица измерения Метод определения Степень обязательности
1 Физико-механические свойства
1.1 Прочность кольцевого образца МПа По ТУ на материал ++
1.2 Плотность г/см3 По ГОСТ 15139 ++
1.3 Состав, содержание матрицы - % По ТУ на материал ++
1.4 Излучательная способность - По ТУ на материал ++
1.5 Газопроницаемость G м·Па-1·с-1 По ГОСТ 23553 и (или) ТУ на материал ++
1.6 Коэффициент линейного температурного расширения К-1 По ГОСТ Р 56466 и (или) ТУ на материал ++
2 Показатели надежности
2.1 Гарантийный срок и условия хранения - годы По ТУ на материал ++
3 Показатели внешнего вида
3.1 Дефекты внешнего вида - - По приложению Б и (или) ТУ на материал ++
3.2 Внутренние дефекты - - По приложению Б и (или) ТУ на материал +
3.3 Цвет - - По ТУ на материал +
4 Технологические свойства
4.1 Возможность механической обработки - - По ТУ на материал ++
4.2 Минимальный внутренний диаметр - мм По ТУ на материал ++
4.3 Минимальная толщина материала - мм По ТУ на материал ++
4.4 Максимальная толщина материала - мм По ТУ на материал +
5 Специальные свойства
