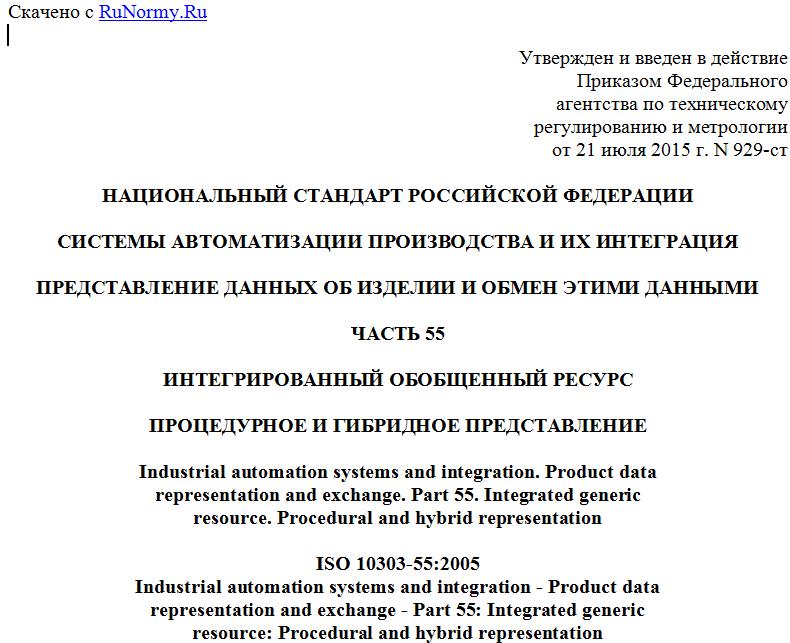

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 июля 2015 г. N 929-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 55
ИНТЕГРИРОВАННЫЙ ОБОБЩЕННЫЙ РЕСУРС
ПРОЦЕДУРНОЕ И ГИБРИДНОЕ ПРЕДСТАВЛЕНИЕ
Industrial automation systems and integration. Product data
representation and exchange. Part 55. Integrated generic
resource. Procedural and hybrid representation
ISO 10303-55:2005
Industrial automation systems and integration - Product data
representation and exchange - Part 55: Integrated generic
resource: Procedural and hybrid representation
(IDT)
ГОСТ Р ИСО 10303-55-2015
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 октября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. N 929-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10303-55:2005 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 55. Интегрированный обобщенный ресурс. Процедурное и гибридное представление" (ISO 10303-55:2005 "Industrial automation systems and integration - Product data representation and exchange - Part 55: Integrated generic resource: Procedural and hybrid representation") с учетом Технической поправки N 1 (2005) (ISO 10303-55:2005/Cor.1:2005). Изменения (поправки) выделены двойной вертикальной линией, расположенной слева от соответствующего текста.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Интегрированные обобщенные ресурсы". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция". Интегрированные обобщенные ресурсы, интегрированные прикладные ресурсы и прикладные интерпретированные конструкции определяют единую концептуальную модель данных изделия.
Настоящий стандарт определяет две схемы - procedural_model_schema и procedural_shape_model_schema и обеспечивает общие механизмы для представления моделей в терминах операций, используемых для их построения. Сами операции, из которых строятся модели, представлены объектными типами данных, определенными в других стандартах комплекса ИСО 10303 и интерпретируемыми как конструкторы. Преимуществами процедурных моделей являются легкость редактирования, простота изменения значений параметров, используемых в качестве аргументов операций, используемых для построения моделей. Можно сказать, что процедурные модели заключают в себе информацию о концепции конструкции в том смысле, что их модификации соответствуют схеме параметризации, заложенной их разработчиком, а также соответствуют любым ограничениям, наложенным конкретными операциями, использованными при построении модели. Поэтому при передаче процедурной модели в принимающую систему вместе с ней передается информация о том, как данная модель будет себя вести при ее редактировании после передачи.
Однако процедурные модели имеют и недостаток, заключающийся в том, что они в своей строгой форме содержат мало или не содержат вообще информации о результате реально выполняемой последовательности операций. Поэтому они не подходят в качестве основы для автоматизации многих технологических процессов, зависящих от использования явно заданной геометрической информации, например при обработке на станках с числовым программным управлением или в координатно-измерительных машинах.
В технических системах обычно используют преимущества обоих подходов к моделированию с помощью использования двойственного представления, сочетающего первичное представление процедурного или конструкционного типа с вторичным явно заданным представлением. Другие ресурсы комплекса 10303 обеспечивают элементы, необходимые для явно заданных представлений. Настоящий стандарт не только определяет ресурсы для процедурных представлений, но также обеспечивает возможность использования двойственной модели за счет связи процедурной модели с соответствующим ей явно заданным представлением.
Исходным назначением настоящего стандарта было обеспечение работы и обмена в CAD-системах представлениями формы процедурного и гибридного типов (гибридное представление в своей основе является процедурным, но содержит еще некоторые явно заданные элементы). Однако реализованные возможности обладают также обобщенной применимостью для передачи любых типов процедурно представленных или гибридных моделей, геометрических или негеометрических. Для явно заданных представлений моделей формы основным ресурсом является ИСО 10303-42.
Поскольку процедурные представления по своей сути являются параметрическими, их можно редактировать с помощью изменения значений входных аргументов в процедурах построения. Однако при этом требуется, чтобы оператор системы имел соответствующий уровень понимания основополагающих принципов, лежащих в основе исходного метода построения модели. Ко времени выпуска настоящего стандарта не существовало метода для автоматического сбора информации об основополагающих принципах конструкции при построении модели. Поэтому в настоящем стандарте для представления данной информации используется описательный текст, поставленный, как предполагается, исходным разработчиком модели.
Полезно показать различие между концепцией конструкции и ее основополагающими принципами. Концепция конструкции заключена в схемах параметризации и ограничениях, наложенных на модели при их построении. Поэтому она демонстрирует способы, с помощью которых модель может редактироваться. С другой стороны основополагающие принципы характеризуют причины того, почему была принята конкретная конфигурация или процесс построения модели, то есть логику, лежащую в основе концепции конструкции.
В промышленности мотивация выбора для обмена процедурных, гибридных или двойственных представлений возникает из-за трудностей, возникающих при редактировании явно заданных моделей, соответствующих ИСО 10303, в принимающей системе после передачи модели. Если передается только явно заданная модель, как это было в прошлом, то концепция конструкции, заключенная в процедурной компоненте двойственной модели в передающей системе, теряется при передаче. Следствием этого является то, что принятая модель является неполной по важным аспектам, а ее редактирование затруднено или невозможно.
Более подробное освещение тем, охватываемых настоящим стандартом, дано в работах [6] - [9].
Схемы, определенные в настоящем стандарте, имеют следующее содержание:
- procedural_model_schema - основные механизмы для представления процедурных и гибридных моделей и для фиксации основополагающих принципов конструкции;
- procedural_shape_model_schema - специализация схемы procedural_model_schema для конкретного варианта геометрических моделей.
Взаимосвязи между схемами, использованными в настоящем стандарте, и другими схемами, определяющими интегрированные ресурсы стандартов комплекса ИСО 10303, показаны на рисунке 1 с использованием графической нотации EXPRESS-G языка EXPRESS. Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.
Схемы, присутствующие на рисунке 1, являются компонентами интегрированных ресурсов и определены в следующих стандартах комплекса ИСО 10303:
- product_property_representation_schema - ИСО 10303-41;
- support_resource_schema - ИСО 10303-41;
- geometric_model_schema - ИСО 10303-42;
- geometry_schema - ИСО 10303-42;
- topology_schema - ИСО 10303-42;
- representation_schema - ИСО 10303-43;
- variational_representation_schema - ИСО 10303-108.
Примечания
1 Процедурная модель является представлением процесса построения, и поэтому можно предположить, что ИСО 10303-49 [1] может быть подходящим ресурсом в качестве основы для настоящего стандарта. Однако определение процесса в ИСО 10303-49 является слишком узким:
процесс (process): Конкретная процедура для выполнения чего-либо, состоящая из одного или нескольких шагов или операций. В результате процесса может быть создано изделие, характеристика изделия или внешний вид изделия.
Таким образом, в ИСО 10303-49 процесс связан с созданием физического объекта или некоторых его характеристик. В отличие от этого целью настоящего стандарта является обеспечить средства для фиксации и передачи процессов построения представлений или моделей обобщенных объектов, существующих только как абстракции в компьютере или базе данных. По этой причине, а также потому, что можно получить преимущество от очень тесной взаимосвязи между операциями процедурного моделирования и существующими объектами, определенными в других интегрированных ресурсах комплекса ИСО 10303, ИСО 10303-49 не был взят за основу при разработке настоящего стандарта.
2 На рисунке 1 схемы, определенные в настоящем стандарте, заключены в прямоугольник с утолщенными линиями. Конкретные связующие объекты не показаны.
Рисунок 1 - Взаимосвязи между схемами настоящего стандарта
(показаны внутри прямоугольника) и схемами других ресурсов
