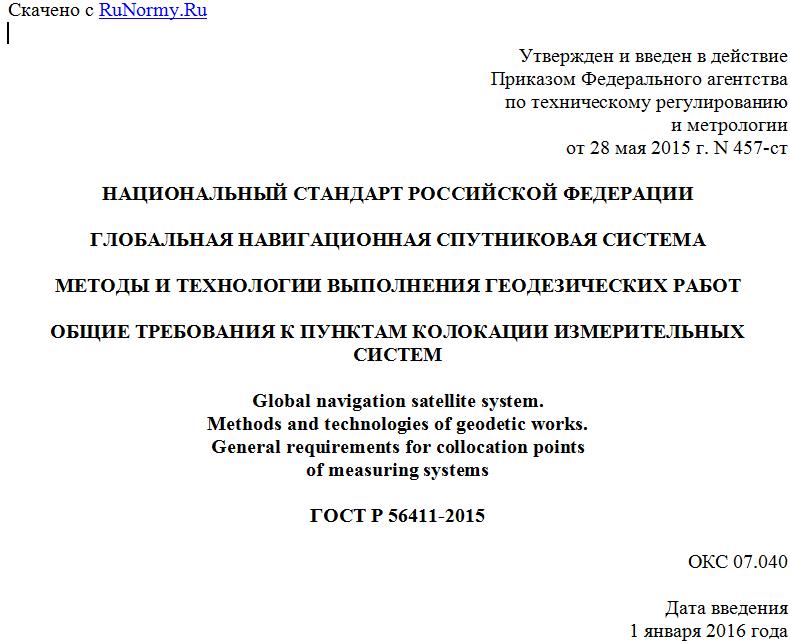

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 мая 2015 г. N 457-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЛОБАЛЬНАЯ НАВИГАЦИОННАЯ СПУТНИКОВАЯ СИСТЕМА
МЕТОДЫ И ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ ГЕОДЕЗИЧЕСКИХ РАБОТ
ОБЩИЕ ТРЕБОВАНИЯ К ПУНКТАМ КОЛОКАЦИИ ИЗМЕРИТЕЛЬНЫХ СИСТЕМ
Global navigation satellite system.
Methods and technologies of geodetic works.
General requirements for collocation points
of measuring systems
ГОСТ Р 56411-2015
ОКС 07.040
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Научно-технический центр современных навигационных технологий "Интернавигация" (АО "НТЦ "Интернавигация") и Федеральным государственным бюджетным учреждением науки "Институт прикладной астрономии РАН" (ИПА РАН)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 363 "Радионавигация"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 мая 2015 г. N 457-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на методы и технологии выполнения геодезических работ и устанавливает общие требования к пунктам колокации измерительных систем, выполняющих наблюдения методами космической геодезии.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 22268-76 Геодезия. Термины и определения
ГОСТ Р 52928-2010 Система спутниковая навигационная глобальная. Термины и определения
ГОСТ Р 53864-2010 Глобальная навигационная спутниковая система. Сети геодезические спутниковые. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ 22268, ГОСТ Р 52928, ГОСТ Р 53864, а также следующие термины с соответствующими определениями:
3.1.1 космическая геодезия: Область геодезии, связанная с изучением формы Земли, ее размеров и внешнего гравитационного поля по наблюдениям искусственного спутника Земли, космических аппаратов и других космических объектов.
3.1.2 пункт колокации; ПК: Геодезический пункт, создаваемый для проведения наблюдений методами космической геодезии с помощью двух и более высокоточных измерительных систем.
3.2 В настоящем стандарте использованы следующие обозначения и сокращения:
БИС - беззапросная измерительная станция;
ГГС - государственная геодезическая сеть;
ГНСС - глобальная навигационная спутниковая система;
ГЛОНАСС - глобальная навигационная спутниковая система Российской Федерации;
ГПЗ - гравитационное поле Земли;
ИСЗ - искусственный спутник Земли;
КОС - квантово-оптическая система;
ЛГС - локальная геодезическая сеть;
РСДБ - радиоинтерферометр со сверхдлинной базой;
DORIS - доплеровская радионавигационная система орбитографии космических аппаратов;
GPS - глобальная навигационная спутниковая система Соединенных Штатов Америки;
IDS - Международная служба DORIS (International DORIS Service)
4. Общие положения
4.1 Пункты колокации предназначаются для повышения точности реализации общеземной геоцентрической системы координат, распространяемой с использованием ГНСС.
4.2 В состав измерительных систем ПК входят средства наблюдений методами космической геодезии (не менее двух типов), дополнительное оборудование, необходимое для их функционирования, а также вспомогательные измерительные инструменты и локальные датчики.
4.3 К средствам наблюдений космической геодезии относятся:
- беззапросные измерительные станции на базе приемников ГЛОНАСС, GPS и других ГНСС;
- квантовые оптические системы для лазерной локации ИСЗ, снабженных специальными уголковыми отражателями;
- антенны для приема радиосигналов внегалактических компактных радиоисточников (квазаров) в режиме РСДБ;
- маяки DORIS.
4.4 К необходимому дополнительному оборудованию относятся частотно-временные стандарты, в качестве которых могут использоваться цезиевый стандарт частоты или водородный мазер. Время на ПК определяется по локальной шкале, поддерживаемой этими стандартами.
4.5 К вспомогательным измерительным инструментам и датчикам относятся:
- метеорологические датчики;
- датчики влажности;
- сейсмические датчики;
- геодезические инструменты для измерений в ЛГС;
- средства для высокоточного измерения локальных параметров ГПЗ (абсолютный гравиметр; относительный сверхпроводящий гравиметр).
4.6 Основные средства наблюдений ПК должны быть расположены на расстояниях до 200 м друг от друга и быть взаимно видимыми для осуществления локальной наземной привязки с миллиметровой точностью. Для контроля привязки необходимы наличие ЛГС и проведение регулярных геодезических работ. Минимальное расстояние между инструментами должно быть определено из условий устранения радиочастотных помех, особенно между РСДБ и DORIS.
4.7 Средства наблюдений ПК должны:
- работать постоянно или в соответствии с установленным расписанием и предоставлять долговременные ряды измерений;
- предоставлять необходимые данные для определения инструментальных погрешностей;
- дополнять друг друга при совместном использовании полученной с помощью этих средств измерительной информации;
- быть привязанными друг к другу в локальной системе координат.
Примечание - Рекомендуется нахождение ПК в федеральной, региональной, муниципальной или иной форме государственной собственности, в собственности университетов, научных учреждений или крупных промышленных компаний. Должно быть получено разрешение для вырубки деревьев и кустарников для обеспечения видимости между инструментами, геодезическими знаками и т.д. Рекомендовано расположение вдали от жилой застройки, районов промышленной или тяжелой сельскохозяйственной деятельности и атомных электростанций.
5. Требования к основным средствам наблюдений
5.1 Приемники ГНСС
Приемники ГНСС должны быть двухчастотными, геодезического класса и многосистемными.
Антенны приемников должны устанавливаться на геодезических столбах типового образца. Допускается установление антенн на крышах массивных зданий. Должна быть измерена высота антенны над геодезическим маркером с погрешностью не менее 1 мм. Данные фазового смещения антенны для различных частот должны быть определены по результатам специальной калибровки.
5.2 Средства наблюдений методом РСДБ
Средства наблюдений методом РСДБ должны быть совместимы со следующими требованиями, соответствующими концепции, установленной [1];
- антенна с азимутальной скоростью вращения >= 5 °/с и вертикальной >= 1,5 °/с;
- эквивалентная спектральная плотность потока антенны < 2500 Янских на (2 - 14) ГГц;
- наличие двух полос приема в пределах (2 - 14) ГГц шириной до 1 ГГц;
- скорость записи до 4 Гб/с для каждой полосы;
- стандарт частоты на водородном мазере;
- возможность удаленного контроля и наблюдения;
- широкополосное Интернет-подключение;
- моделирование кабельной задержки сигнала с ошибкой < 1 мм;
- возможность непрерывной работы.
5.3 Квантово-оптические системы
КОС для лазерной локации спутников должны быть построены в соответствии со следующими характеристиками:
- возможность проведения наблюдений спутников от низкоорбитальных до высокоорбитальных ГНСС;
- возможность проведения наблюдений в ночное и дневное время суток;
- получение нормальных точек для геодезических спутников с погрешностью не менее 5 мм;
- временная привязка нормальных точек к равномерной шкале атомного времени с погрешностью не менее 100 нс;
