Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2015 г. N 604-ст

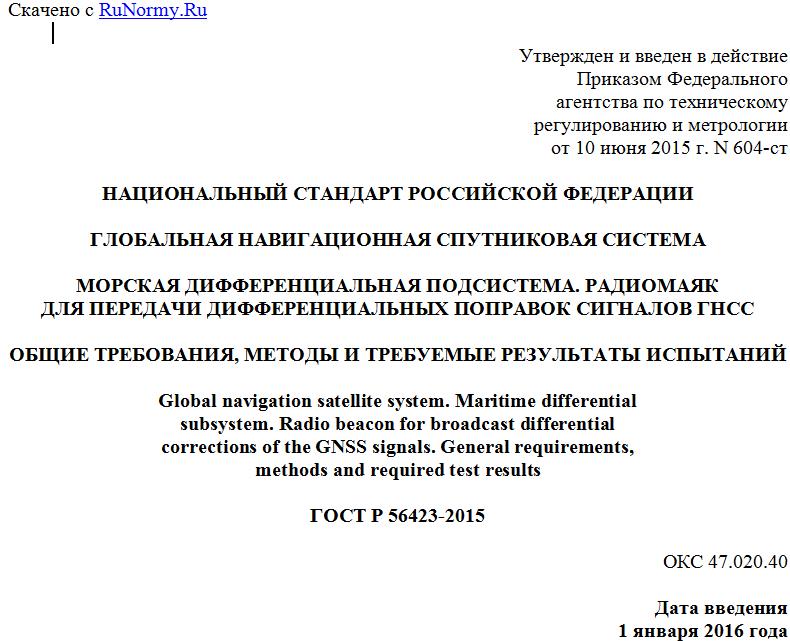

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЛОБАЛЬНАЯ НАВИГАЦИОННАЯ СПУТНИКОВАЯ СИСТЕМА
МОРСКАЯ ДИФФЕРЕНЦИАЛЬНАЯ ПОДСИСТЕМА. РАДИОМАЯК
ДЛЯ ПЕРЕДАЧИ ДИФФЕРЕНЦИАЛЬНЫХ ПОПРАВОК СИГНАЛОВ ГНСС
ОБЩИЕ ТРЕБОВАНИЯ, МЕТОДЫ И ТРЕБУЕМЫЕ РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
Global navigation satellite system. Maritime differential
subsystem. Radio beacon for broadcast differential
corrections of the GNSS signals. General requirements,
methods and required test results
ГОСТ Р 56423-2015
ОКС 47.020.40
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "Центральный научно-исследовательский и проектно-конструкторский институт морского флота" (ЗАО "ЦНИИМФ") совместно с Акционерным обществом "Научно-технический центр современных навигационных технологий" "Интернавигация" (АО "НТЦ "Интернавигация")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 363 "Радионавигация"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. N 604-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на радиомаяк, который входит в состав оборудования контрольно-корректирующей станции морской дифференциальной подсистемы (далее - МДПС) ГНСС ГЛОНАСС/GPS/ГАЛИЛЕО, используемых на водном транспорте [1].
Настоящий стандарт устанавливает общие требования к техническим и эксплуатационным характеристикам радиомаяка, предназначенного для передачи корректирующей информации, включая дифференциальные поправки к сигналам ГНСС ГЛОНАСС/GPS/ГАЛИЛЕО, формируемых опорными станциями МДПС, а также методы и требуемые результаты испытаний.
Настоящий стандарт не распространяется на дополнительные возможности радиомаяка, связанные с вычислительными функциями и передачей выходных данных, которые реализованы в аппаратуре и не должны ухудшать основные характеристики радиомаяка.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 52928-2010 Система спутниковая навигационная глобальная. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52928, а также следующие термины с соответствующими определениями:
3.1.1 бод: Единица скорости передачи данных двоичным кодом.
3.1.2 ввод данных: Начальный ввод в аппаратуру постоянных величин для расчета навигационных параметров.
3.1.3 дифференциальная подсистема; ДПС: Система, обеспечивающая повышение точности и надежности навигационных измерений ГНСС за счет передачи дифференциальных поправок и сигналов контроля целостности.
3.1.4 дифференциальные поправки: Корректирующая информация, передаваемая контрольно-корректирующими станциями для повышения точности определения координат места судна.
3.1.5 контрольно-корректирующая станция, ККС: Комплекс радиотехнических и программно-вычислительных средств, осуществляющий формирование корректирующей информации по сигналам ГНСС и контролирующий качество функционирования дифференциальной подсистемы и ГНСС в объявленной рабочей зоне.
3.1.6 контрольная станция, КС: Оборудование и программно-вычислительное средство, входящее в состав ККС и предназначенное для оперативного контроля состояния и управления функционированием ККС и РМк с заданными характеристиками.
3.1.7 линия связи: Выделенный канал связи, с помощью которого обеспечивается обмен информацией между сегментами, входящими в состав навигационных спутниковых систем и их функциональных дополнений.
3.1.8 модифицированный Z-счет: Отсчет опорного времени в заголовке сообщения RTCM о дифференциальных поправках.
3.1.9 опорная станция, ОС: Радиотехническое средство, входящее в состав ККС, предназначенное для определения дифференциальных поправок и формирования корректирующей информации в формате RTCM.
3.1.10 радиомаяк, РМк; Радиотехническое устройство, осуществляющее передачу корректирующей информации в диапазоне частот от 283,5 до 325,0 кГц в пределах объявленной рабочей зоны.
3.1.11 станция интегрального контроля, СИК: Радиотехническое оборудование, входящее в состав ККС и предназначенное для непрерывного контроля рабочих параметров радиомаяка и корректирующей информации, формируемой опорной станцией, а также целостности сигналов, передаваемых ККС.
3.1.12 устройство сопряжения: Электронные цепи, обеспечивающие возможность обмена навигационной информацией между устройствами.
3.2 Обозначения и сокращения
В настоящем стандарте применены следующие обозначения и сокращения:
АСУ - антенно-согласующее устройство;
БМУ - блок местного управления;
БП - блок питания;
БФ - блок фильтров;
ГАЛИЛЕО - Европейская глобальная спутниковая система;
ГЛОНАСС - глобальная навигационная спутниковая система Российской Федерации;
ДПС - дифференциальная подсистема;
ЖКИ - жидкокристаллический индикатор;
ЗИП - запасные части, инструменты и принадлежности;
Канал А - активный полукомплект передатчика;
Канал Б - резервный полукомплект передатчика;
КИ - корректирующая информация;
КПД - коэффициент полезного действия;
КСВН - коэффициент стоячей волны напряжения;
НАП - навигационная аппаратура потребителя;
ПРД - передатчик;
РМк - радиомаяк;
СИК - станции интегрального контроля;
УПК - удаленный пункт контроля;
УКУС - удаленная контрольно-управляющая станция;
ЭД - эксплуатационная документация;
G1D - класс излучения сигналов радиомаяка;
GPS - глобальная навигационная спутниковая система Соединенных Штатов Америки;
MSK - минимальный фазовый сдвиг;
RTCM - радиотехническая комиссия по морским службам.
4 Технические и эксплуатационные требования к радиомаяку
4.1 Общие требования к передатчику радиомаяка
Передатчик РМк предназначен для передачи сигналов дифференциальных поправок ГНСС ГЛОНАСС/GPS/ГАЛИЛЕО, формируемых внешними управляющими устройствами (опорными станциями ККС) [2], [3].
РМк в составе ККС МДПС обеспечивает работу с антеннами, имеющими круговую диаграмму направленности в азимутальной плоскости. Дальность действия РМк составляет до 600 км и зависит от типа используемой антенны, подводимой мощности при работе с антеннами, имеющими:
- сопротивление 2,5 - 20 Ом;
- емкость 400 - 900 пФ.
Напряженность электромагнитного поля на границе рабочей зоны не более 10 мкВ/м.
Радиомаяк обеспечивает:
- подключение блока резервного возбудителя, который дублирует генераторную схему передатчика и низковольтный источник питания;
- работу одного или двух каналов (основного и резервного), каждый из которого содержит передатчик. Выбор канала осуществляется вручную или автоматически;
- подключение по последовательному порту АСУ;
- контроль параметров и мониторинг характеристик, включая стабилизацию тока в антенне путем регулировки уровня выходной мощности передатчика;
- передачу сообщений корректирующей и оперативной информации, формируемой в соответствии с [4], включая дифференциальные поправки, в диапазоне частот от 283,5 до 325,0 кГц с использованием класса излучения G1D (режим MSK - модуляции).
Общий вид радиомаяков "ЯНТАРЬ-1000" и "ВЕКТОР D 750", которые используются в составе ККС МДПС, а также блоки, входящие в их состав, показаны на рисунках 1 и 2 соответственно.
