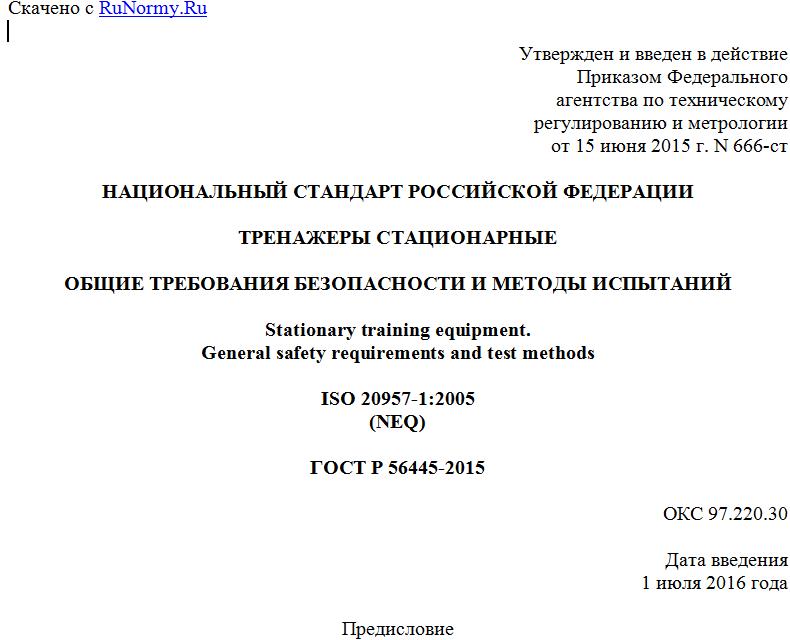

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 666-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ
ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Stationary training equipment.
General safety requirements and test methods
ISO 20957-1:2005
(NEQ)
ГОСТ Р 56445-2015
ОКС 97.220.30
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 666-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 20957-1:2005 "Тренажеры стационарные. Часть 1. Общие требования безопасности и методы испытаний" (ISO 20957-1:2005 "Stationary training equipment - Part 1: General safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на стационарные тренажеры, используемые в фитнес-залах организаций, таких как спортивные объединения, учебные заведения, гостиницы, спортивные залы и клубы, реабилитационные центры и студии, где доступ к тренажерам и контроль за ними осуществляет непосредственно владелец (лицо, которое несет юридическую ответственность), в домашних условиях, а также на другие типы тренажеров, включая тренажеры с электрическим приводом.
В стандарте приведена классификация стационарных тренажеров по применению и уровню точности.
Стандарт устанавливает общие требования безопасности и методы испытаний стационарных тренажеров.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу
ГОСТ 2224-93 Коуши стальные для стальных канатов. Технические условия
ГОСТ МЭК 60335-1-2008 Бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования
ГОСТ Р ИСО 12100-1-2007 Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методология
ГОСТ Р МЭК 60601-1-2010 Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 стационарный тренажер (тренажеры): Оборудование, предназначенное для развития и тренировки различных частей тела и мышц, которое не перемещается как единое целое в процессе использования, а установлено на площадке или закреплено на стационарной конструкции.
Примечание - Тренажеры могут использоваться для следующих целей: физической культуры, бодибилдинга, фитнеса, оздоровительных фитнес-тренировок, физического воспитания, конкурсных мероприятий и связанных с ними видами спорта, профилактического лечения и реабилитации.
3.2 тренировочная зона: Зона, в которой пользователь и элементы оборудования перемещаются во время эксплуатации тренажера.
Примечание - Необходимо исключить доступ третьих лиц к потенциально опасным элементам оборудования в тренировочной зоне.
3.3 зона доступа для рук и ног (зона доступа): Зона, в которой находятся пользователи или третьи лица, когда оборудование используют по прямому назначению, во время тренировок, настройки или регулирования.
3.4 обратная тяга: Обратно направленная тяга (эксцентрично приложенная сила), например, при опускании груза.
3.5 амплитуда движения: Пространство, в котором пользователь или часть тела пользователя перемещается в процессе тренировки.
3.6 направление нагрузки: Направление приложения силы во время целевого использования оборудования.
3.7 масса тела пользователя (масса тела): Максимальная масса тела пользователя, на который рассчитан тренажер.
3.8 номинальная нагрузка: Нагрузка, соответствующая массе тела пользователя.
3.9 дополнительная нагрузка: Нагрузка, применяемая дополнительно к массе тела пользователя.
3.10 максимальная нагрузка: Максимально допустимая нагрузка, установленная изготовителем.
4. Классификация тренажеров
4.1 Тренажеры классифицируют по применению и точности.
4.2 Классификация тренажеров по применению приведена в таблице 1.
Таблица 1
Классификация тренажеров по классам применения
Класс Применение Описание оборудования
S Профессиональное или коммерческое использование Тренажеры, предназначенные для использования в тренировочных зонах организаций, таких как спортивные объединения, учебные заведения, гостиницы, клубы и студии, где доступ к тренажерам и контроль за ними осуществляет лицо, которое несет юридическую ответственность
I Профессиональное и/или коммерческое использование, включая использование лицами с ограниченными возможностями (нарушения зрения, слуха, ограниченные физические возможности, затруднения при обучении) Тренажеры, предназначенные для использования в тренировочных зонах организаций, таких как спортивные объединения, учебные заведения, гостиницы, клубы и студии, где доступ и контроль осуществляет лицо, которое несет юридическую ответственность
H Использование на площадках свободного доступа или в домашних условиях Тренажеры, предназначенные для использования на физкультурно-оздоровительных и детских спортивных площадках свободного доступа или в домашних и садово-дачных условиях
4.3 Классификация тренажеров по уровню точности приведена в таблице 2.
Таблица 2
Классификация тренажеров по точности
Класс Уровень точности
A Высокий
B Средний
C Низкий
5. Требования безопасности
5.1 В отношении пожарной безопасности тренажеры должны соответствовать требованиям [1].
5.2 В отношении электрических и электронных характеристик тренажеры должны соответствовать требованиям ГОСТ МЭК 60335-1 и ГОСТ Р МЭК 60601-1.
5.3 Радиус закругления краев и несущих поверхностей должен быть не менее 2,5 мм.
Все остальные края деталей тренажера в зоне доступа пользователей или третьих лиц должны быть без заусенцев, закруглены или защищены другим способом.
5.4 Концы труб должны быть закрыты элементами оборудования или заглушками.
5.5 В зонах доступа на высоте до 1800 мм, расстояние между подвижными частями и прилегающими подвижными или стационарными элементами должно быть не менее 60 мм, за исключением следующих случаев:
- если существует потенциальная опасность застревания пальцев пользователя, расстояние должно быть не менее 25 мм;
- расстояние между движущейся частью и стационарным элементом не меняется во время движения, расстояние между ними должно быть не более 9,5 мм;
- неконтролируемому доступу третьих лиц препятствует положение тела пользователя;
- пользователь может немедленно прекратить движение.
Примечание - Требования относят в основном к риску повреждения конечностей. Травмы других частей тела оценивают как маловероятные.
В случае необходимости для обеспечения безопасности в тренировочной зоне необходимо предусмотреть стопорные устройства и другие схожие приспособления.
5.6 Диапазон движения всех грузов, являющихся частью тренажера, должен быть ограничен необходимым для выполнения упражнения объемом.
Примечание - Примером нежелательной характеристики может являться неконтролируемое движение маятникового типа.
5.7 Комплексные грузы должны двигаться свободно и возвращаться в точку покоя, за исключением случаев, когда манипуляции с их составом осуществляют преднамеренно.
5.8 Обеспечение доступа к оборудованию и соблюдение мер предосторожности
Если пользователь не может (после настройки оборудования в соответствии с инструкциями изготовителя) самостоятельно вернуть тренажер в исходное
