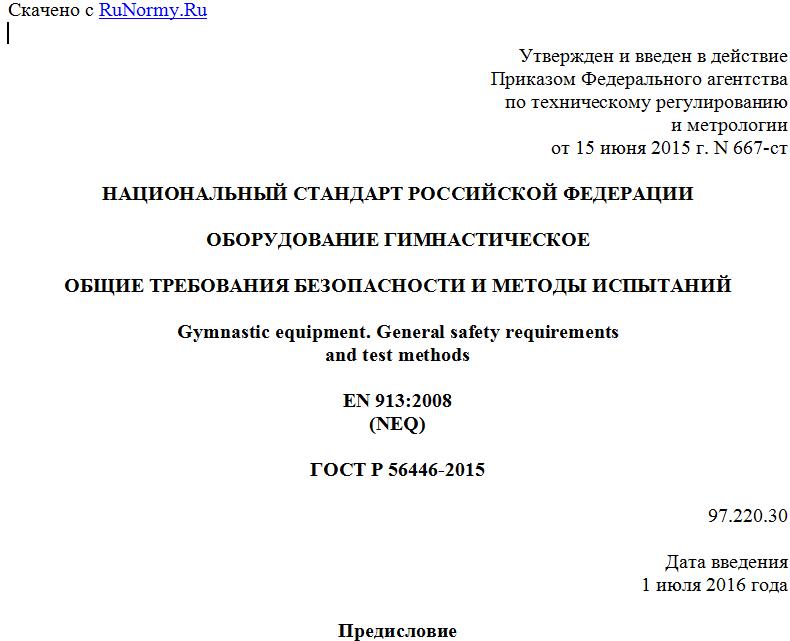

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июня 2015 г. N 667-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ГИМНАСТИЧЕСКОЕ
ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Gymnastic equipment. General safety requirements
and test methods
EN 913:2008
(NEQ)
ГОСТ Р 56446-2015
97.220.30
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 667-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 913:2008 "Оборудование гимнастическое. Общие требования безопасности и методы испытаний" (EN 913:2008 "Gymnastic equipment - General safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на гимнастическое оборудование спортивных залов (далее - оборудование). Настоящий стандарт устанавливает общие требования безопасности и методы испытаний для всех видов гимнастического оборудования, используемого под контролем компетентного лица.
Настоящий стандарт не распространяется на спортивное оборудование других видов, игровое оборудование и стационарные тренажеры.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ЕН 1177-2013 Покрытия игровых площадок ударопоглощающие. Определение критической высоты падения
ГОСТ Р ИСО 12100-1-2007 Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методология
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 опасность: Вероятность наступления события, наносящего ущерб здоровью человека.
3.2 масса тела: Физическая величина, характеризующая инертность тела пользователя гимнастического оборудования.
3.3 статическая нагрузка: Постоянно действующая вертикальная нагрузка на гимнастическое оборудование, состоящая из массы конструкции, дополнительной нагрузки от неподвижных пользователей и предварительно напряженных компонентов.
3.4 переменная нагрузка: Нагрузка, изменяемая со временем, действием которой нельзя пренебречь.
3.5 динамическая нагрузка: Нагрузка, характеризующаяся быстрым изменением во времени ее значения, направления или точки приложения и вызывающая в элементах конструкции значительные силы инерции.
3.6 динамический коэффициент: Коэффициент, учитывающий увеличение массы оборудования, вызванное движением пользователя.
3.7 коэффициент безопасности: Поправочный коэффициент для компенсации допущений в определении нагрузок на оборудование.
3.8 застревание: Опасная ситуация, когда тело, часть тела или одежда пользователя застревает в элементах конструкции оборудования.
4 Опасности
4.1 Виды опасностей
При пользовании оборудованием могут возникать опасности различных видов:
- механические;
- термические;
- химические;
- биологические.
Оценку степени риска проводят по ГОСТ Р ИСО 12100-1.
4.2 Травмы
Опасности различного вида могут привести к следующим травмам:
- защемление или раздавливание;
- порез;
- отрезание или разрубание;
- попадание под удар;
- укол или прокалывание;
- повреждение наружных тканей под действием трения;
- падение на оборудовании;
- падение с оборудования;
- столкновения;
- застревания частей тела и одежды пользователя.
- термический ожог;
- ожоги при возгорании;
- вредное воздействие дымов, газов, паров в результате горения или разложения материалов.
5 Общие требования безопасности
5.1 Поверхности оборудования
5.1.1 Не должно быть шероховатых поверхностей, способных нанести травму пользователю.
5.1.2 Не должно быть выступающих элементов с острыми концами или кромками.
5.1.3 Сварные швы должны быть гладкими.
5.1.4 Углы и края любой доступной пользователям части оборудования должны иметь радиус закругления не более (3,00 +/- 0,01) мм.
5.1.5 Оборудование должно иметь защиту концов болтовых соединений, выступающих более чем на 8 мм за пределы поверхности оборудования.
Примеры защиты болтовых соединений приведены на рисунке 1.
Рисунок 1 - Примеры защиты болтовых соединений
Примеры допустимых выступающих элементов оборудования приведены на рисунке 2.
Рисунок 2 - Примеры допустимых выступающих элементов
оборудования
Примеры недопустимых выступающих элементов оборудования приведены на рисунке 3.
а) Выступающая наружу резьба винта
б) Выступающая твердая часть оборудования
Рисунок 3 - Примеры недопустимых выступающих элементов
оборудования
5.2 Застревание, зажим и раздавливание
5.2.1 При пользовании оборудованием не допускаются застревания, зажим и раздавливание:
- в отверстиях, зазорах и участках оборудования головы, шеи или пальцев пользователя;
