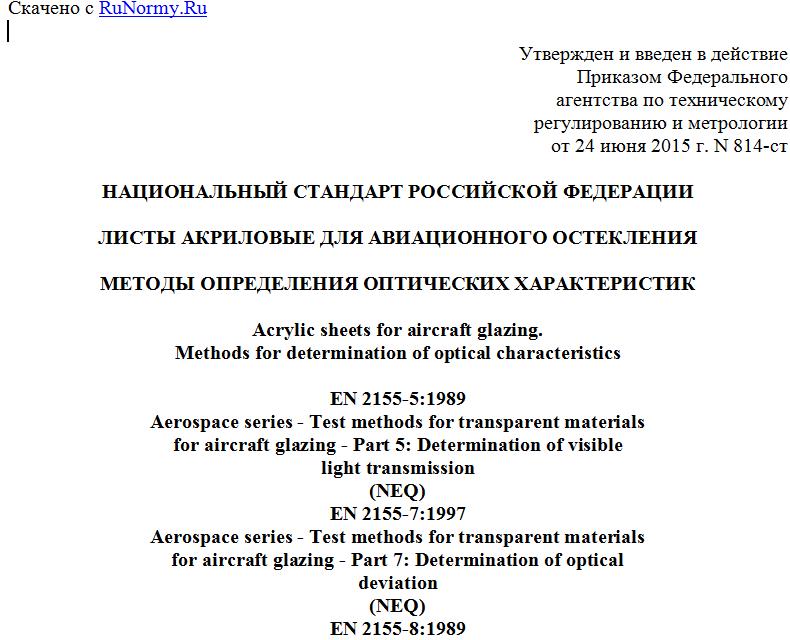

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июня 2015 г. N 814-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛИСТЫ АКРИЛОВЫЕ ДЛЯ АВИАЦИОННОГО ОСТЕКЛЕНИЯ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ОПТИЧЕСКИХ ХАРАКТЕРИСТИК
Acrylic sheets for aircraft glazing.
Methods for determination of optical characteristics
EN 2155-5:1989
Aerospace series - Test methods for transparent materials
for aircraft glazing - Part 5: Determination of visible
light transmission
(NEQ)
EN 2155-7:1997
Aerospace series - Test methods for transparent materials
for aircraft glazing - Part 7: Determination of optical
deviation
(NEQ)
EN 2155-8:1989
Aerospace series - Test methods for transparent materials
for aircraft glazing - Part 8: Determination
of optical distortion
(NEQ)
EN 2155-9:1989
Aerospace series - Test methods for transparent materials
for aircraft glazing - Part 9: Determination of haze
(NEQ)
ГОСТ Р 56500-2015
ОКС 83.140.20
Дата введения
1 сентября 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Научно-исследовательский институт химии и технологии полимеров имени академика В.А. Каргина с опытным заводом" и Техническим комитетом по стандартизации ТК 60 "Химия"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 60 "Химия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 июня 2015 г. N 814-ст
4 В настоящем стандарте учтены основные нормативные положения следующих европейских региональных стандартов:
ЕН 2155-5:1989 "Аэрокосмические серии. Методы испытаний прозрачных материалов для авиационного остекления. Часть 5. Определение светопропускания в видимой области" (EN 2155-5:1989 "Aerospace series - Test methods for transparent materials for aircraft glazing - Part 5: Determination of visible light transmission", NEQ);
EH 2155-7:1997 "Аэрокосмические серии. Методы испытаний прозрачных материалов для авиационного остекления. Часть 7. Определение оптического отклонения" (EN 2155-7:1997 "Aerospace series - Test methods for transparent materials for aircraft glazing - Part 7: Determination of optical deviation", NEQ);
EH 2155-8:1989 "Аэрокосмические серии. Методы испытаний прозрачных материалов для авиационного остекления. Часть 8. Определение оптического искажения" (EN 2155-8:1989 "Aerospace series - Test methods for transparent materials for aircraft glazing - Part 8: Determination of optical distortion", NEQ);
EH 2155-9:1989 "Аэрокосмические серии. Методы испытаний прозрачных материалов для авиационного остекления. Часть 9. Определение мутности" (EN 2155-9:1989 "Aerospace series - Test methods for transparent materials for aircraft glazing - Part 9: Determination of haze", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на акриловые листы для авиационного остекления и устанавливает методы определения их оптических характеристик. Настоящий стандарт устанавливает метод определения коэффициента пропускания в ультрафиолетовой области спектра; метод определения коэффициента светопропускания в видимой области спектра; метод определения внешневидовых дефектов; метод определения углового оптического отклонения, метод определения оптического искажения, метод определения мутности и метод определения коэффициента желтизны.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.332-2013 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения. Общие положения
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 12423-2013 (ISO 291:2008) Пластмассы. Условия кондиционирования и испытания образцов (проб)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 коэффициент пропускания в ультрафиолетовой области: Отношение потока УФ-излучения, прошедшего через исследуемый образец, к потоку УФ-излучения, падающему на него.
3.2 коэффициент пропускания в видимой области спектра: Отношение потока излучения в видимой области спектра, прошедшего через образец, к потоку излучения в видимой области спектра, падающему на него.
3.3 внешневидовые дефекты: Пузыри, волокна, ворсинки или другие посторонние вещества, видимые внутри материала, а также повреждения поверхности.
3.4 угловое оптическое отклонение: Угловое отклонение пучка света, выходящего из прозрачного материала, от направления падающего пучка.
3.5 оптическое искажение: Локальное изменение оптического отклонения, выражающееся в искажении изображения, рассматриваемого через материал. Вследствие этого прямые линии выглядят дугообразными или кривыми.
3.6 мутность: Рассеивание света от скопления малых частиц внутри материала или от очень небольших повреждений поверхности. Это может привести к потемнению изображения, рассматриваемого через материал, или рассеиванию изображения сверх предельных норм.
3.7 коэффициент желтизны: Количественная характеристика, оценивающая степень пожелтения прозрачных неокрашенных акриловых листов.
4 Методы испытаний
4.1 Определение коэффициента пропускания в ультрафиолетовой области спектра
4.1.1 Сущность метода
Метод основан на измерении количества света, пропускаемого образцом в заданном диапазоне спектра 280 - 360 нм, при помощи спектрофотометра.
4.1.2 Оборудование
4.1.2.1 Источник света
Источник света должен создавать непрерывный спектр в заданном диапазоне спектра 280 - 360 нм. Для этой цели подходят дейтериевые лампы.
4.1.2.2 Спектрофотометр
Спектрофотометр должен быть оснащен автоматической системой регистрации коэффициента пропускания в ультрафиолетовой области спектра от 280 до 360 нм со спектральной шириной щели не более 1 нм.
Среднеквадратичное отклонение случайной составляющей погрешности аналитического сигнала спектрофотометра не должно превышать 0,5%.
4.1.2.3 Микрометр по ГОСТ 6507.
4.1.3 Подготовка образцов
От любого листа отрезают три образца размерами, соответствующими используемому оборудованию; поверхность образцов должна быть чистой, без царапин и других дефектов. Перед испытанием образцы кондиционируют при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% в течение (24 +/- 1) ч.
4.1.4 Проведение измерений
В кюветное отделение спектрофотометра помещают испытуемый образец в плоскости под прямым углом к световому пучку и регистрируют спектральные коэффициенты пропускания в ультрафиолетовой области.
Из полученной спектральной кривой рассчитывают интегральный коэффициент пропускания.
В месте измерения коэффициента пропускания измеряют толщину испытуемого образца, результат измерения толщины записывают с точностью до 0,2 мм.
4.1.5 Протокол испытаний
Протокол испытаний должен содержать:
- ссылку на настоящий стандарт;
- тип материала и толщину каждого образца;
- номер партии и номер листа, от которого были отрезаны образцы;
- спектральные коэффициенты пропускания для каждого образца в диапазоне длин волн 280 - 360 нм (%);
- интегральные коэффициенты пропускания в указанном диапазоне длин волн, в процентах (%) (по требованию заказчика).
4.2 Определение коэффициента пропускания в видимой области спектра
4.2.1 Сущность метода
