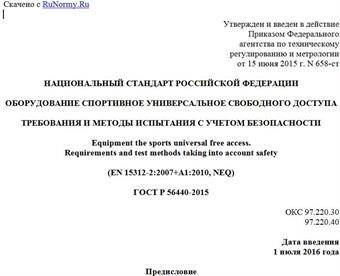

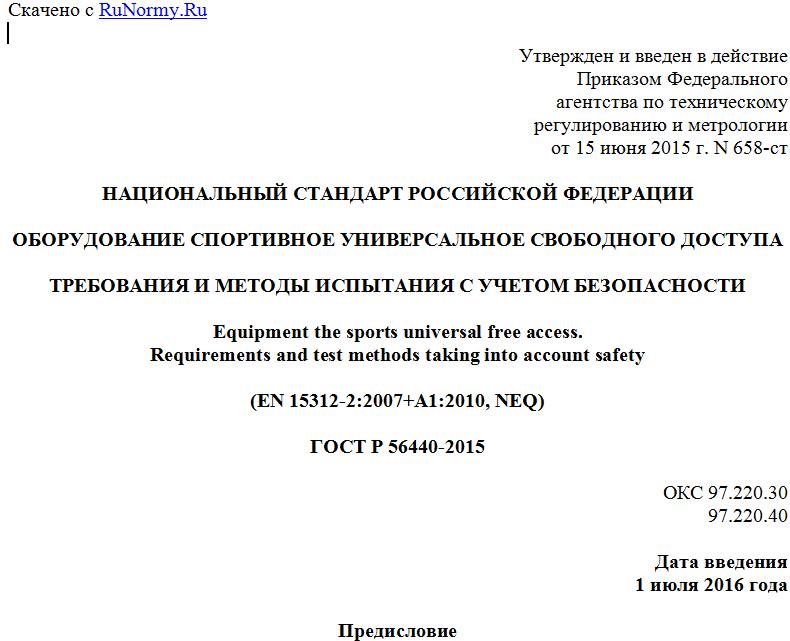

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 658-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ СПОРТИВНОЕ УНИВЕРСАЛЬНОЕ СВОБОДНОГО ДОСТУПА
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЯ С УЧЕТОМ БЕЗОПАСНОСТИ
Equipment the sports universal free access.
Requirements and test methods taking into account safety
(EN 15312-2:2007+A1:2010, NEQ)
ГОСТ Р 56440-2015
ОКС 97.220.30
97.220.40
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 658-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 15312:2007+А1:2010 "Оборудование спортивное универсальное свободного доступа. Требования и методы испытаний с учетом безопасности" (EN 15312:2007+A1:2010 "Free access multi-sports equipment - Requirements, including safety and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на универсальное спортивное оборудование свободного доступа (далее - оборудование), предназначенное для общественного пользования, главным образом детьми старше 3 лет и подростками, совместно или индивидуально.
Стандарт устанавливает требования, в том числе безопасности, и методы испытаний оборудования.
Настоящий стандарт не распространяется на оборудование детских игровых площадок, сооружения свободного доступа для пользователей роликовым спортивным оборудованием, фитнес-маршруты, искусственные конструкции для спортивного лазания, пляжное оборудование, занятую сооружениями территорию или на местные условия окружающей среды и любые сооружения за пределами универсального спортивного оборудования.
Настоящий стандарт не содержит специальных требований для пользователей с ограниченными возможностями, кроме организации путей для подхода и выхода.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2224-93 Коуши стальные для стальных канатов. Технические условия
ГОСТ 19191-73 Талрепы с автоматическим стопорением. Технические условия
ГОСТ 27751-88 Надежность строительных конструкций и оснований. Основные положения по расчету
ГОСТ Р 52169-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на которой дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 универсальное спортивное оборудование свободного доступа: Оборудование, на котором можно заниматься одним или несколькими видами спорта и доступ к которому не контролируют.
3.2 ворота: Проем, отверстие, рама или поверхность установленного размера, являющиеся целью при игре в мяч.
Примечание - Ворота могут быть оснащены сеткой.
3.3 баскетбольное оборудование: Оборудование, состоящее из баскетбольного щита, кольца, несущей фермы и приспособления, обеспечивающего его устойчивость.
Примечание - Ворота могут быть оснащены сеткой.
3.4 ограждение универсального спортивного оборудования: Элемент конструкции оборудования для ограничения перемещения пользователя и/или зоны для игры.
Примечание - Ограждением универсального спортивного оборудования является, например, забор или борт.
3.5 сетка для задержки мячей: Гибкое или жесткое сетчатое или решетчатое ограждение, препятствующее вылету мяча из игровой зоны.
Примечание - Важно учитывать особенности территории, на которую вылетает мяч. Если игровая площадка располагается вблизи улицы, ограждение для улавливания мяча может уменьшить опасность для игрока, возникающую при возвращении мяча с улицы. Равным образом важно, чтобы другие зоны (например, зона игровой площадки, искусственные конструкции для спортивного лазания) были защищены от попадания мяча.
4 Общие требования безопасности
4.1 Материалы
Применяемые материалы выбирают и применяют в соответствии с требованиями соответствующих стандартов.
Примечание - Особое внимание должно быть уделено выбору материалов для оборудования, которое будет эксплуатироваться в экстремальных климатических условиях.
Применяемые материалы:
- должны обеспечивать прочность и устойчивость оборудования с учетом климатических и погодных условий;
- не должны вызывать термических ожогов при контакте с кожей пользователя в климатических зонах с очень высокими или очень низкими температурами;
- должны утилизироваться без токсического риска для окружающей среды.
4.2 Прочность и устойчивость оборудования
4.2.1 Конструктивную прочность оборудования, включая устойчивость, оценивают посредством:
- расчетов по приложениям А и Б;
- физических (натурных) испытаний по приложению В;
- комбинации расчетов и испытаний.
4.2.2 При выполнении расчетов по приложению Б предельные состояния конструкции не должны быть превышены при сочетании нагрузок, указанных в Б.2 (см. приложение Б).
4.2.3 При испытаниях по приложению В в конструкции оборудования не должно возникать трещин, повреждений или чрезмерных остаточных деформаций.
4.2.4 Конструкции оборудования, которые нельзя проверить путем расчетов или испытаний, должны иметь несущую способность, достаточную для обеспечения восприятия действующих нагрузок.
4.2.5 Несущую способность однотипного оборудования проверяют для наиболее неблагоприятных сочетаний и мест приложения нагрузок.
4.2.6 При испытаниях конструкций оборудования по приложению В подтверждают способность каждой конструкции воспринимать как постоянные, так и временные нагрузки, действующие на оборудование и его отдельные части.
4.2.7 Аварийные воздействия и вызванные ими нагрузки на оборудование, такие как пожар, землетрясение, столкновения транспортных средств, при расчетах и испытаниях не рассматривают.
4.2.8 Оборудование на усталость не проверяют.
4.2.9 Проверяемые расчетами или испытуемые элементы конструкций должны воспринимать наиболее неблагоприятное сочетание прикладываемых нагрузок. Для этого необходимо рассматривать случаи, когда часть нагрузки, вызывающей благоприятное воздействие, удаляется согласно рисунку 1.
1 - удаляемая часть нагрузки
Рисунок 1 - Удаление части нагрузки
4.3 Свойства оборудования
Оборудование должно быть изготовлено из нерасщепляющейся древесины, не должно иметь на поверхности дефектов обработки (например, заусенцев, задиров, отщепов, сколов и т.п.).
Поверхности оборудования из других материалов (например, из стекловолокна) не должны иметь сколов.
Шероховатые поверхности, способные нанести травму, не допускаются.
В пределах любой досягаемой части оборудования не допускается наличие выступающих элементов (проволока, концы тросов или детали с острыми концами и кромками).
Открытые углы, кромки и края, а также выступающие более 8 мм элементы конструкции любой доступной части оборудования, расстояние от которых до конца
