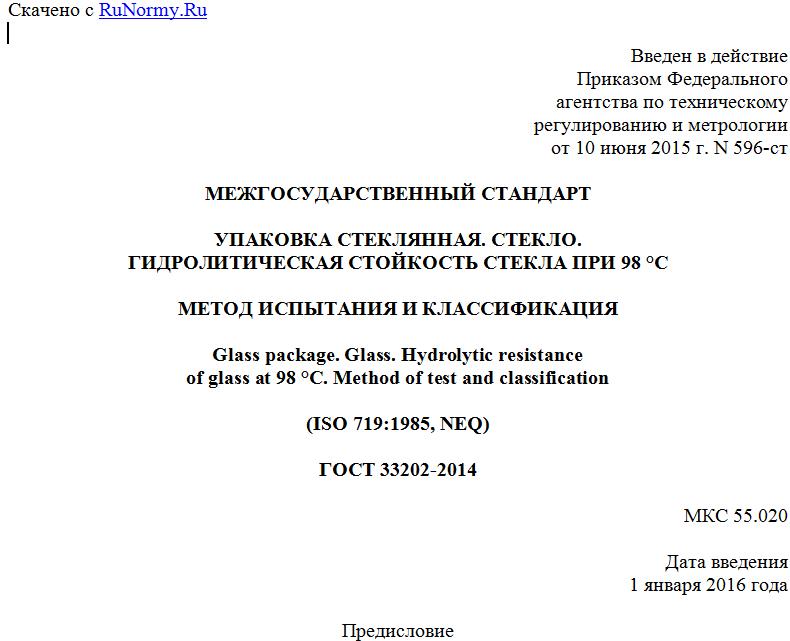

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2015 г. N 596-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УПАКОВКА СТЕКЛЯННАЯ. СТЕКЛО.
ГИДРОЛИТИЧЕСКАЯ СТОЙКОСТЬ СТЕКЛА ПРИ 98 °C
МЕТОД ИСПЫТАНИЯ И КЛАССИФИКАЦИЯ
Glass package. Glass. Hydrolytic resistance
of glass at 98 °C. Method of test and classification
(ISO 719:1985, NEQ)
ГОСТ 33202-2014
МКС 55.020
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2014 г. N 73-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. N 596-ст межгосударственный стандарт ГОСТ 33202-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт соответствует международному стандарту ISO 719:1985 Glass. Hydrolytic resistance of glass grains at 98 °C. Method of test and classification (Стекло. Гидролитическая стойкость стеклянных гранул при 98 °C. Метод испытания и классификация).
Международный стандарт ISO 719 разработан Техническим комитетом по стандартизации ISO/TC 48 "Лабораторная стеклянная посуда и соответствующие аппараты".
Перевод с английского языка (en).
Степень соответствия - неэквивалентная (NEQ)
6 Настоящий стандарт разработан для обеспечения соблюдения требований Технического регламента Таможенного союза 005/2011 "О безопасности упаковки" (принят решением КТС от 16 августа 2011 г. N 769)
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает метод определения гидролитической стойкости стекла для изготовления стеклянной упаковки, контактирующей с пищевой и непищевой продукцией, при воздействии воды температурой 98 °C.
Стандарт устанавливает классификацию стекла в соответствии с гидролитической стойкостью (далее водостойкостью), определяемой по методике настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 801-78 Сталь подшипниковая. Технические условия
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 2603-79 Реактивы. Ацетон. Технические условия
ГОСТ 3118-77 Кислота соляная. Технические условия
ГОСТ 4919.1-77 Реактивы и особо чистые вещества. Методы приготовления растворов индикаторов
ГОСТ 5853-51 Метиловый красный
ГОСТ 6613-86 Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 18300-87 <*> Спирт этиловый ректификованный технический. Технические условия
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 55878-2013 "Спирт этиловый технический гидролизный ректификованный. Технические условия".
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 29169-91 (ИСО 648-77) Посуда лабораторная стеклянная. Пипетки с одной отметкой
ГОСТ 29227-91 (ИСО 835-1-81) Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования
ГОСТ 29251-91 (ИСО 385-1-84) Посуда лабораторная стеклянная. Бюретки. Часть 1. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ISO 719 [1], а также следующий термин с соответствующим определением:
3.1 гидролитическая стойкость стекла [водостойкость]: Устойчивость свежей поверхности раздробленного стекла в виде зерен определенного размера, при воздействии воды температурой 98 °C.
4. Сущность метода
Воздействие дистиллированной водой в течение 60 мин при температуре 98 °C на раздробленное стекло в виде зерен размером от 300 до 500 мкм и анализ экстракта, полученного после кипячения зерен стекла, с целью разработки классификации гидролитической стойкости стекла.
5. Аппаратура, реактивы
5.1 Водяная баня или резервуар для воды с приспособлением для нагревания, обеспечивающим температуру нагрева (98 +/- 1,0) °C и равномерное кипение воды. Вместимость бани или резервуара для воды должна быть из расчета около 1 л жидкости на каждую испытуемую колбу.
5.2 Термометр по ГОСТ 28498 или другие, обеспечивающие измерение температуры в диапазоне от 0 °C до 100 °C, с пределом допускаемой погрешности +/- 0,2 °C.
5.3 Весы с погрешностью взвешивания +/- 5 мг и ниже.
5.4 Шкаф сушильный, обеспечивающий температуру до 150 °C включительно.
5.5 Бюретки по ГОСТ 29251, вместимостью 1 см3, с ценой деления 0,01 см3.
5.6 Пипетки по ГОСТ 29227, вместимостью 1 см3 с ценой деления 0,01 см3 и вместимостью 25 см3 с ценой деления 0,1 см3 или пипетки по ГОСТ 29169, вместимостью 25 см3.
5.7 Колбы мерные по ГОСТ 1770, вместимостью 50 см3. Подготовка колб для использования при испытании проб стекла на водостойкость, приведена в приложении А.
5.8 Колбы конические по ГОСТ 25336, вместимостью 100 см3 и 250 см3.
5.9 Стаканчик для взвешивания по ГОСТ 25336.
5.10 Ступка с пестиком из стали по ГОСТ 801.
5.11 Молоток массой 0,5 кг.
5.12 Набор сит с сетками 0315К, 05К, 08К по ГОСТ 6613.
5.13 Магнит.
5.14 Вода дистиллированная по ГОСТ 6709.
5.15 Кислота соляная по ГОСТ 3118, 0,01 М раствор.
5.16 Индикатор метиловый красный по ГОСТ 5853, спиртовой раствор, приготовленный по ГОСТ 4919.1.
5.17 Спирт этиловый ректификованный технический по ГОСТ 18300, 1-й сорт или ацетон по ГОСТ 2603.
5.18 Эксикатор по ГОСТ 25336.
6. Отбор и подготовка образцов
6.1 Для проведения испытания стекла на водостойкость подготавливают пробу зерен стекла, из которой необходимо отобрать три навески массой 2,00 г каждая.
6.2 Для приготовления пробы берут образец стекла (изделия) толщиной более 1,5 мм.
Для просмотра документа целиком скачайте его >>>
