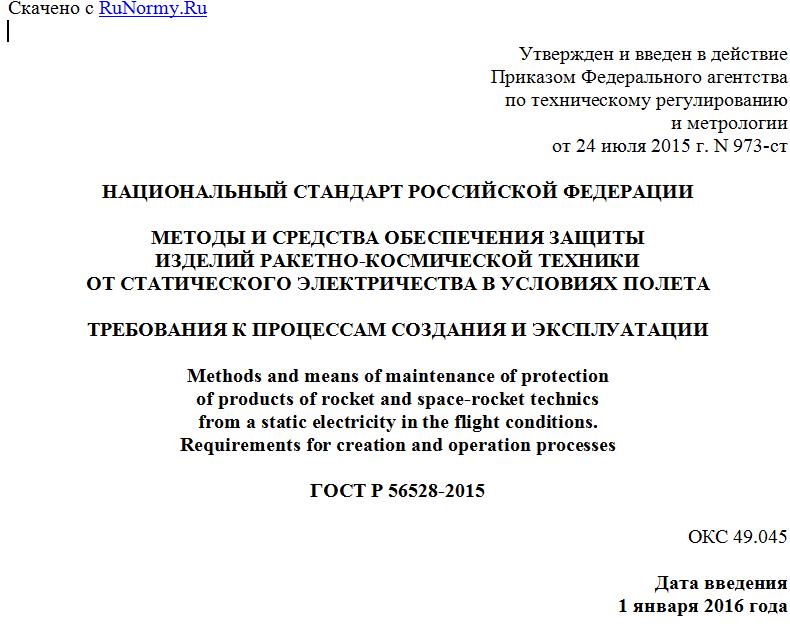

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 24 июля 2015 г. N 973-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕТОДЫ И СРЕДСТВА ОБЕСПЕЧЕНИЯ ЗАЩИТЫ
ИЗДЕЛИЙ РАКЕТНО-КОСМИЧЕСКОЙ ТЕХНИКИ
ОТ СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА В УСЛОВИЯХ ПОЛЕТА
ТРЕБОВАНИЯ К ПРОЦЕССАМ СОЗДАНИЯ И ЭКСПЛУАТАЦИИ
Methods and means of maintenance of protection
of products of rocket and space-rocket technics
from a static electricity in the flight conditions.
Requirements for creation and operation processes
ГОСТ Р 56528-2015
ОКС 49.045
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный научно-исследовательский институт машиностроения" (ФГУП ЦНИИмаш)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 июля 2015 г. N 973-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2016 г.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Разработчик системы защиты ракетной и ракетно-космической техники от статического электричества должен по ГОСТ 19005 (пункты 1.1.2, 1.5.11), проводить оценку условий, способствующих возникновению электростатических полей, определять требования и принимать меры надежной защиты чувствительных к электростатическому разряду устройств, элементов и систем изделия, разрабатывать проектную документацию на расположение мест металлизации и заземления. Однако в названном и других национальных стандартах по электростатике не определен порядок оценки опасности электростатических разрядов на изделии в полете и обоснования защиты с использованием научно-методического задела, в т.ч. по принципиально новым направлениям в технологии [1] - средствам контроля электризации и методам активной защиты аппаратуры от статических разрядов. В этой связи стандарт назначает требования к разработке новых систем защиты и к мониторингу соответствия требованиям качества на всем жизненном цикле.
В настоящем стандарте вводится порядок систематизации процессов обоснования требований к названной системе защиты изделия, регулирования процесса ее создания и ввода в эксплуатацию, мониторинга показателей, влияющих на надежность, безопасность и устойчивость функционирования.
Актуализация стандарта по применению его положений обеспечивается:
- расширением структуры требований ГОСТ 19005 (в части металлизации и заземления) до системы защиты изделий в целом от разрядов статического электричества;
- гармонизацией с требованиями Федерального закона [2] в части условия обязательного исполнения регламентов безопасности и добровольной основы применения системы требований стандартов к качеству продукции и услуг;
- увязкой требований к системе защиты в порядке процедур подтверждения их достаточности по этапам работ, предлагаемым - по ГОСТ 2.103 (раздел 1);
- проверкой совместимости с положениями стандарта частных применений - по ГОСТ Р 1.4, и требований к испытаниям на устойчивость к разрядам;
- применением ссылок на положения настоящего стандарта в программах повышения качества, надежности и устойчивости функционирования изделий.
1 Область применения
Настоящий стандарт устанавливает систему требований к процессам создания и эксплуатации методов и средств обеспечения защиты от статического электричества изделий ракетно-космической техники в условиях полета, а также распространяется на процессы разработки и организации процедур мониторинга и экспертизы по стадиям разработки проекта и ввода изделия в эксплуатацию.
Настоящий стандарт не ограничивает действие других стандартов, изданных ранее, а регулирует порядок обоснования применения их требований и подтверждения реализации.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.103-68 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.711-82 Единая система конструкторской документации. Схема деления изделия на составные части
ГОСТ 19005-81 Средства обеспечения защиты изделий ракетной и ракетно-космической техники от статического электричества. Общие требования к металлизации и заземлению
ГОСТ Р 1.4-2004 Стандартизация в Российской Федерации. Стандарты организаций. Общие положения
ГОСТ Р 15.000-94 Система разработки и постановки продукции на производство. Основные положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 модульный принцип организации; МПО: Способ задания типовых процедур и порядка их связей, действующих в структуре организационно-технического механизма на стадиях обоснования требований и их реализации в процессе создания и вводе в эксплуатацию системы защиты на изделии, путем унификации типов работ и правил исполнения участниками проекта операций технологии в виде типовых процедур применения стандартных целевых модулей по модели организации выполнения программы мероприятий защиты.
3.2 модель организации процесса (модель): Набор целевых модулей и схема организации их исполнения, в порядке применения модулей по правилам сопряжения процедур, при выполнении план-графика программы мероприятий по защите изделия в технологическом цикле от разработки до эксплуатации.
3.3 модуль организации процедур (модуль): Системно упорядоченный организационно-технический механизм типовых операций, характеризуемый определенной целевой направленностью, организационной законченностью и установленным для него порядком планирования и обеспечения выполнения типовых процедур, связанных, соответственно, с группой целевых функций для применения организационно-технического механизма по модульному принципу организации выполнения программных мероприятий по защите изделия.
Примечание - В настоящем стандарте за основу взяты термины по пунктам 3.1 - 3.3 ГОСТ Р 15.000 с их уточнением по настоящему назначению в более узком смысле.
3.4 процедура: Совокупность операций в порядке их исполнения по схеме и условиям связей, соответственно целевой функции конечного результата.
3.5 операция: Совокупность типовых действий и средств обеспечения их выполнения, определяющая конкретный результат цели применения к объекту.
3.6 модель требований защиты; МТЗ: Состав элементов конструкции, способных к электризации, карта возможных мест разрядов на изделии и путей передачи импульсов помех, влияющих на работу служебных и целевых систем, определяющие состав общих требований к разработке мероприятий по их защите.
3.7 модель системы защиты; МСЗ: Совокупность средств и методов для парирования и/или снижения эффектов электризации в местах и/или элементах изделия, выбранных по МТЗ для разработки системы защиты от разрядов.
3.8 нормативно-ресурсное обеспечение; НРО: Совокупность рамочных и процедурных требований, назначаемых по МТЗ для обоснования состава МТЗ, и модель организации разработки с помощью модульного принципа реализации требований к системе электростатической защиты, определяющих систему НРО как инструмент общего регулирования процессами разработки системы электростатической защиты с помощью информационно-справочной системы каталога базы данных результатов выполнения этапов проекта и мониторинга целевых показателей при экспертном подтверждении соответствия заданным контрольным индикаторам.
3.9 рамочные требования: Перечень ограничений на размещение средств и методов защиты по карте опасных мест на изделии и на варианты реализации по МТЗ в рамках достижимого уровня проектных параметров МСЗ для имеющихся возможностей технологии создания электростатической защиты и способов применения при эксплуатации на изделии.
3.10 процедурные требования: Комплекс условий выполнения рамочных технических требований в процессе создания и применения электростатической защиты изделия, порядок проведения процедур прозрачного мониторинга и метод экспертизы качества разработки проекта с помощью индикаторных показателей для подтверждения достаточности принятых мер по программе защиты изделия.
3.11 программа мероприятий; ПМ: Процедурный регламент-регулятор, задающий этапный план-график мероприятий, охватывающих процессы создания и ввода в эксплуатацию системы защиты изделия, с регулирующим модульным организационно-техническим механизмом НРО процедур технологии реализации плана работ и сопровождения с помощью целевых модулей мониторинга полноты и экспертизы достаточности реализации ПМ при разработке системы защиты.
3.12 базовая система защиты; БСЗ: Совокупность методов и средств электростатической защиты, присутствующая в изделии, или в виде ее проекта, достаточного для реализации, принятая за прототип при доработке компонентов электростатической защиты для нового изделия.
3.13 рабочий проект; РП: Комплект рабочей документации с литерой "И".
Примечание - Связь рамочно-процедурных требований задает область технологических возможностей проектной разработки этапных задач для согласования отношений в электронной среде каталога структуры модулей процедур по этапам разработки компонентов изделия.
4 Сокращения и обозначения
4.1 В настоящем стандарте применены следующие сокращения:
АП - аванпроект (на новую разработку);
БА - бортовая аппаратура;
БД - база данных;
ИСС - информационно-справочная система;
КА - космический аппарат;
КОМ - карта опасных мест;
КПМ - карта пассивных мер (применения);
