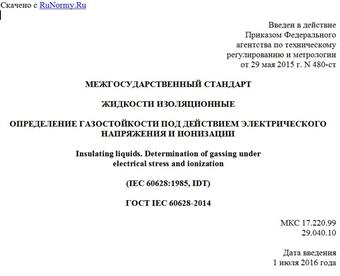

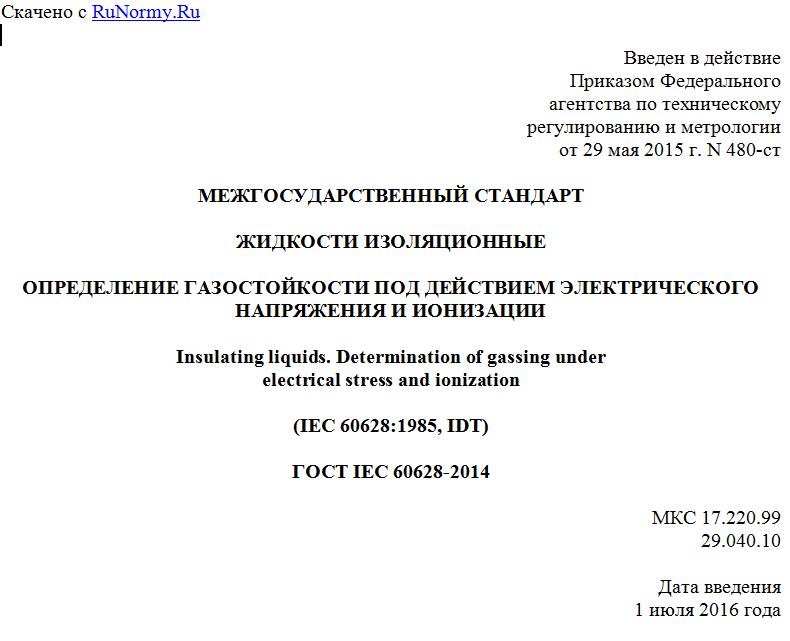

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 мая 2015 г. N 480-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЖИДКОСТИ ИЗОЛЯЦИОННЫЕ
ОПРЕДЕЛЕНИЕ ГАЗОСТОЙКОСТИ ПОД ДЕЙСТВИЕМ ЭЛЕКТРИЧЕСКОГО
НАПРЯЖЕНИЯ И ИОНИЗАЦИИ
Insulating liquids. Determination of gassing under
electrical stress and ionization
(IEC 60628:1985, IDT)
ГОСТ IEC 60628-2014
МКС 17.220.99
29.040.10
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык указанного в пункте 5 международного стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. N 480-ст межгосударственный стандарт ГОСТ IEC 60628-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60628:1985 Gassing of insulating liquids under electrical stress and ionization (Газостойкость изоляционных жидкостей под действием электрического напряжения и ионизации).
Международный стандарт разработан техническим комитетом IEC/TC 10 "Жидкости для применения в электротехнике" Международной электротехнической комиссии.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Часть 1. Общие положения
1. Область применения
Настоящий стандарт устанавливает два метода (A и B) определения способности изоляционных жидкостей выделять или поглощать газ в камере специальной конструкции под воздействием достаточно высокого электрического напряжения, чтобы вызвать электрический разряд в газовой фазе на границе раздела газ - масло, с использованием разной аппаратуры.
Методы настоящего стандарта используются в спецификациях на поставку, при выборе изоляционных масел, разработке продукта и установления требований к его качеству.
Предупреждение - Необходимо использовать документы по безопасности применения высокого напряжения, водорода и растворителей.
2. Общая информация
2.1 Настоящие методы позволяют определить, являются ли изоляционные жидкости поглощающими или выделяющими газ в условиях испытания. Газостойкость изоляционной жидкости основным образом зависит от ее химического состава, однако изменение условий испытаний может привести к значительному изменению результатов.
2.2 Для настоящих методов можно использовать разные газовые среды, температуры и напряжения. Для обеспечения единого критерия измерения устанавливают конкретные условия испытания, которые, как показал опыт, выявляют общие характеристики жидких диэлектриков, применяемых в электрооборудовании в условиях ионизации.
Считается, что способность пропитывающего вещества к поглощению газа сводит к минимуму проблему ионизации в пропитываемых изоляционных системах, используемых при высоком напряжении электрического поля. Однако в настоящее время корреляция результатов испытаний с техническими характеристиками оборудования ограничена. Значение результатов испытания для конкретных прикладных задач требует технической оценки.
2.3 Методы A и B предназначены для диапазона скоростей газообразования, характерных для нефтяных изоляционных жидкостей. Использование этих методов для испытаний жидкостей другого типа может потребовать изменений размеров испытательной камеры.
Часть 2. Метод A
3. Сущность метода
По методу A определяют способность изоляционной жидкости выделять или поглощать газы в атмосфере водорода. Результатом испытания является скорость выделения/поглощения газа за относительно короткий промежуток времени.
После осушения и насыщения водородом изоляционную жидкость и водородную подушку над жидкостью подвергают воздействию радиально направленного электрического поля в камере при следующих условиях:
- напряжение - 10 кВ;
- частота - 50 или 60 Гц;
- температура - 80 °C;
- продолжительность испытания - 120 мин при частоте 50 Гц или 100 мин при частоте 60 Гц.
Скорость выделения или поглощения газа в результате реакций на поверхности раздела газ - масло вычисляют по изменению объема за единицу времени при изменении давления.
4. Аппаратура
4.1 Реакционная камера и газовая бюретка в сборе
Реакционная камера, приведенная на рисунках 1 и 2, состоит из:
- камеры из боросиликатного стекла с относительной диэлектрической проницаемостью 5,0 +/- 0,2 при температуре 80 °C при частоте 50 или 60 Гц. Деталь реакционной камеры, находящаяся под напряжением, представляет собой прозрачную трубку внутренним диаметром (16,0 +/- 0,2) мм и наружным диаметром (18,0 +/- 0,2) мм по стандарту [1]. На трубку должен быть нанесен наружный заземляемый электрод высотой 60 мм из устойчивого к воздействию растворителей серебряного покрытия, с вертикальной щелью для наблюдения за уровнем масла, с медной полоской для соединения с заземлением;
- полого полированного электрода высокого напряжения, изготовленного из цельнотянутой трубки из нержавеющей стали N 11 по стандарту [2] наружным диаметром (10,0 +/- 0,1) мм, оснащенного капиллярной трубкой из нержавеющей стали диаметром 1,0 мм для пропускания газа.
Этот электрод удерживается и центрируется с помощью тщательно обработанной конусной пробки 24/29 из политетрафторэтилена.
В верхней части электрода должен быть игольчатый вентиль E внутренним диаметром 3,0 мм для пропускания газа.
Примечание - После многократных испытаний при температуре 80 °C проверяют форму пробки из политетрафторэтилена, поскольку пробка может деформироваться и не обеспечивать герметичность;
- газовой бюретки (рисунок 1), изготовленной из трубки из боросиликатного стекла наружным диаметром 7 мм с вытравленной шкалой в миллиметрах, снабженной стеклянным конусным соединением 10/19 G для соединения с реакционной камерой, с запорным краном D и тремя стеклянными шарообразными расширениями A, B и C. Должна быть установлена зависимость между показанием шкалы (мм) бюретки и вместимостью (мм3).
Примечание - Для масел, сильно поглощающих или выделяющих газ, применяют газовую бюретку большей вместимости.
A, B, C - шарообразные расширения стеклянной трубки;
D - перепускной кран; E - игольчатый вентиль; G - конусное
стеклянное соединение 10/19 (по стандарту [3]); 1 - внешний
электрод; 2 - уровень жидкости в масляной бане;
3 - подача газа; 4 - в атмосферу; 5, 6 - прозрачная трубка
внутренним диаметром 5 мм и наружным диаметром
7 мм по стандарту [1]
