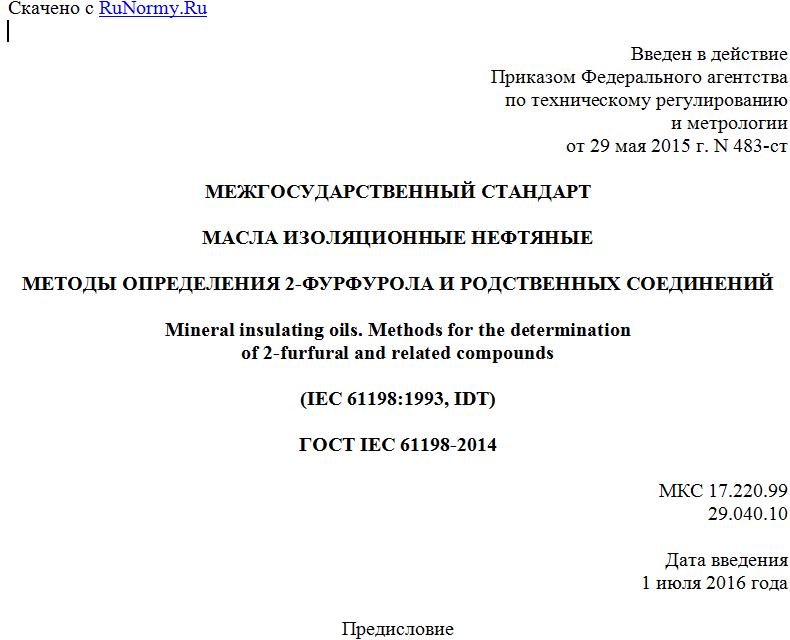

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 мая 2015 г. N 483-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАСЛА ИЗОЛЯЦИОННЫЕ НЕФТЯНЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ 2-ФУРФУРОЛА И РОДСТВЕННЫХ СОЕДИНЕНИЙ
Mineral insulating oils. Methods for the determination
of 2-furfural and related compounds
(IEC 61198:1993, IDT)
ГОСТ IEC 61198-2014
МКС 17.220.99
29.040.10
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1. ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык указанного в пункте 5 международного стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2. ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. N 483-ст межгосударственный стандарт ГОСТ IEC 61198-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
5. Настоящий стандарт идентичен международному стандарту IEC 61198:1993 Mineral insulating oils - Methods for the determination of 2-furfural and related compounds (Масла изоляционные нефтяные. Методы определения 2-фурфурола и родственных соединений).
Международный стандарт разработан техническим комитетом IEC/TC 10 "Жидкости для применения в электротехнике" Международной электротехнической комиссии.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
В разделе "Нормативные ссылки" и тексте стандарта ссылки на международные стандарты актуализированы.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6. ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает методы определения 2-фурфурола и родственных фурановых соединений, образующихся при разложении целлюлозной изоляции, в пробах нефтяного изоляционного масла, отобранных из электрооборудования.
2-Фурфурол и родственные фурановые соединения, растворенные в нефтяном масле, определяют методом высокоэффективной жидкостной хроматографии (HPLC). Перед испытанием производные фурана выделяют из масла методом жидкостной экстракции (метод A) или с использованием силикагелевого картриджа (метод B).
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
IEC 60475:2011 Method of sampling liquid dielectrics (Метод отбора проб жидких диэлектриков)
IEC 60567:2011 Oil-filled electrical equipment - Sampling of gases and analysis of free and dissolved gases - Guidance (Маслонаполненное электрооборудование. Отбор проб газа и анализ свободных и растворенных газов. Руководство)
3. Отбор проб
Пробы масла отбирают по IEC 60475 и IEC 60567. Пробы должны быть защищены от воздействия прямого солнечного света.
4. Маркировка проб
Пробы маркируют по IEC 60567.
5. Аппаратура
5.1. Общее оборудование:
- лабораторная стеклянная посуда;
- химические стаканы и колбы Эрленмейера;
- мерные колбы;
- пипетки;
- аналитические весы с точностью взвешивания до 0,1 мг.
5.2. Оборудование для выделения методом A:
- стеклянные мерные цилиндры с пробкой вместимостью 25 см3;
- пипетка вместимостью 5 см3;
- механическое устройство для встряхивания.
5.3. Оборудование для выделения методом B:
- силикагелевые картриджи, содержащие 1 г диоксида кремния, с размером частиц от 15 до 100 мкм. Подходят картриджи, имеющиеся в продаже;
- вакуумное устройство, обеспечивающее достижение легкого вакуума (насос для фильтрования или вакуумная система, см. рисунок 1);
- шприц Луер Лок вместимостью 10 см3;
- мерные колбы вместимостью 2 см3.
1 - шприц; 2 - раствор масла в пентане;
3 - хроматографический элюент; 4 - силикагелевый картридж;
5 - мерная колба вместимостью 2 см3; 6 - вакуумная система;
V - присоединение к вакууму
Рисунок 1 - Пример установки для экстракции
с использованием силикагелевого картриджа (метод B)
5.4. Высокоэффективный жидкостный хроматограф (HPLC)
Высокоэффективный жидкостный хроматограф, оснащенный:
- насосной системой, подходящей не менее чем для двух растворителей;
- устройством для ввода пробы объемом от 10 до 20 мкл и шприцем вместимостью от 50 до 250 мкл;
- колонкой с обращенной фазой с привитыми на силикагель октил- или октадецил-группировками (C8 или C18);
- предколонкой, наполненной таким же материалом, что и аналитическая колонка (при необходимости);
- УФ детектором, обеспечивающим запись спектра в УФ области. Рекомендуется применять УФ детектор с диодной матрицей;
- системой сбора данных (регистратором или интегратором).
6. Реактивы
Ацетонитрил для HPLC.
Метанол для HPLC.
Вода для HPLC.
Уксусная кислота для HPLC.
н-Пентан, ч.д.а.
Анализируемые вещества, приведенные в разделе 8, ч.д.а.
