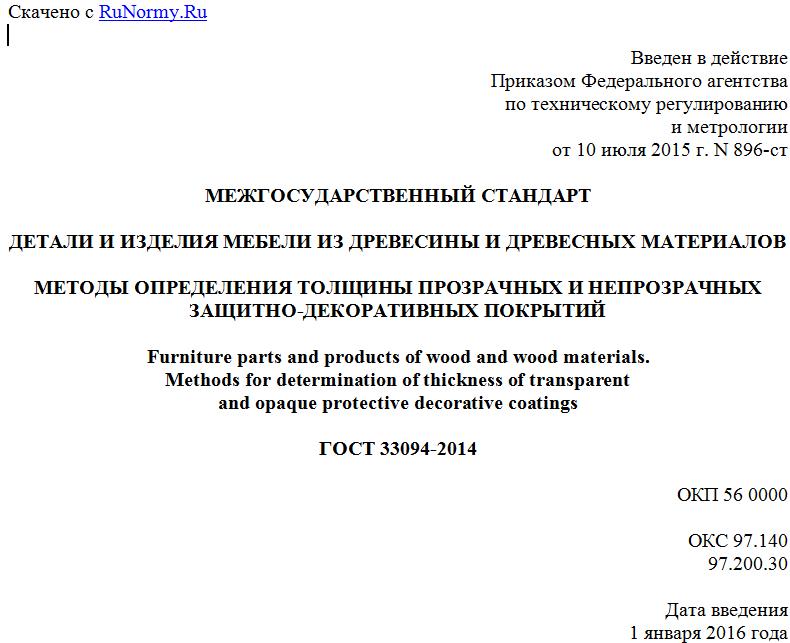

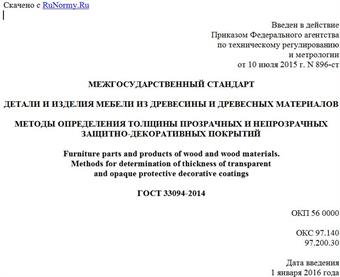

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 10 июля 2015 г. N 896-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ И ИЗДЕЛИЯ МЕБЕЛИ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ ПРОЗРАЧНЫХ И НЕПРОЗРАЧНЫХ
ЗАЩИТНО-ДЕКОРАТИВНЫХ ПОКРЫТИЙ
Furniture parts and products of wood and wood materials.
Methods for determination of thickness of transparent
and opaque protective decorative coatings
ГОСТ 33094-2014
ОКП 56 0000
ОКС 97.140
97.200.30
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Государственным образовательным учреждением высшего профессионального образования "Московский государственный университет леса" и Техническим комитетом по стандартизации ТК 135
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июля 2015 г. N 896-ст межгосударственный стандарт ГОСТ 33094-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 ВЗАМЕН ГОСТ 13639-82 и ГОСТ 14644-86
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на детали и изделия мебели из древесины и древесных материалов и устанавливает методы определения толщины прозрачных и непрозрачных защитно-декоративных лакокрасочных покрытий.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 7353-90 Деревообрабатывающее оборудование. Станки сверлильно-пазовальные. Основные параметры. Нормы точности
ГОСТ 9825-73 Материалы лакокрасочные. Термины, определения и обозначения
ГОСТ 22735-77 Сверла спиральные с цилиндрическим хвостовиком, оснащенные пластинами из твердого сплава. Основные размеры
ГОСТ 22736-77 Сверла спиральные с коническим хвостовиком, оснащенные пластинами из твердого сплава. Основные размеры
ГОСТ 24226-80 Пасты чернильные. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 защитно-декоративное лакокрасочное покрытие: Лакокрасочное покрытие, предназначенное для защиты окрашиваемой поверхности от воздействия факторов внешней среды и придания ей декоративного вида.
3.2 прозрачное покрытие: Покрытие, не закрывающее текстуру отделываемой поверхности.
3.3 непрозрачное покрытие: Покрытие, закрывающее естественный цвет и текстуру отделываемой поверхности.
3.4 толщина защитно-декоративного покрытия: Расстояние между верхним слоем поверхности покрытия и отделываемой поверхностью, измеренное в вертикальном направлении.
4. Метод определения толщины защитно-декоративного покрытия с его разрушением в месте испытания
Сущность метода заключается в измерении при помощи микроскопа горизонтальной проекции, образующей усеченный конус, полученный при сверлении покрытия под определенным углом.
4.1 Определение толщины покрытия с помощью микроскопа Бринелля МПБ-2
4.1.1 Аппаратура
4.1.1.1 Микроскоп Бринелля МПБ-2 с объективом 2 x 0,085 (см. приложение А).
4.1.1.2 Станок сверлильный одношпиндельный вертикальный по ГОСТ 7353 или другой, обеспечивающий вертикальное перемещение шпинделя к контролируемой поверхности покрытия.
4.1.1.3 Сверла спиральные, оснащенные пластинками из твердого сплава, по ГОСТ 22735 и ГОСТ 22736 диаметром 10 - 12 мм с углом при вершине между главными режущими кромками , равным 150°.
4.1.1.4 Осветитель типа ОИ-32 или другой, создающий достаточную освещенность (300 лк) контролируемой поверхности на участке измерения.
4.1.1.5 Угломер оптический.
4.1.2 Подготовка к испытаниям
4.1.2.1 Отбор образцов проводят в соответствии с нормативно-технической документацией на конкретную продукцию.
4.1.2.2 Толщину покрытий определяют на образцах, подготовленных в процессе изготовления мебели, или на образцах, подготовленных в лабораторных условиях из тех же материалов и по тем же технологическим режимам, что детали (изделия).
4.1.2.3 При разногласиях измерения проводят на образцах, вырезанных из деталей (изделий).
4.1.2.4 Количество образцов для испытания должно быть установлено в нормативно-технической документации на конкретные виды изделий или покрытий, но не менее трех.
4.1.2.5 Размер контролируемой поверхности должен быть не менее 100 x 100 мм.
4.1.2.6 Угломером измеряют угол между осью сверла и каждой главной режущей кромкой с погрешностью +/- 2. За результат измерения принимают наибольшее значение угла .
4.1.2.7 На каждом образце в его центре сверлят покрытие до появления лунки, включающей срез покрытия и древесины или древесного материала, на котором сформировано покрытие.
Видимый диаметр высверленной лунки покрытия на древесине или древесном материале должен быть не более 6,5 мм.
На поверхность среза наносят раствор контрастного красителя по ГОСТ 24226 и выбирают участок с невыкрошившимися краями среза покрытия.
4.1.3 Проведение испытаний
4.1.3.1 Микроскоп устанавливают над лункой таким образом, чтобы обеспечивался боковой естественный или искусственный подсвет и в поле зрения микроскопа наблюдалась горизонтальная проекция одной стороны лунки (см. рисунок 1). Наблюдаемая часть лунки должна располагаться в центре поля зрения и не должна выходить за пределы измерительной шкалы микроскопа.
1 - защитно-декоративное покрытие;
2 - древесина (древесный материал);
3 - измерительная шкала микроскопа МПБ-2;
4 - поле зрения микроскопа;
- угол между осью сверла и главной режущей кромкой;
h - толщина покрытия;
L1 и L2 - значения горизонтальных проекций образующей
среза покрытия, измеренные на противоположных
сторонах лунки
Рисунок 1
Микроскоп настраивают на резкое изображение измерительной шкалы и контролируемого среза покрытия.
4.1.3.2 Поворотом тубуса микроскопа устанавливают измерительную шкалу таким образом, чтобы ось шкалы проходила через центр лунки, а деления шкалы были параллельны касательным к окружностям конической лунки (см. рисунок 1). Одно из делений шкалы совмещают с границей большего диаметра лунки. От этого деления до меньшего диаметра лунки отсчитывают количество делений шкалы с погрешностью +/- 0,025 мм и записывают отсчет L1 в журнал, приведенный в
