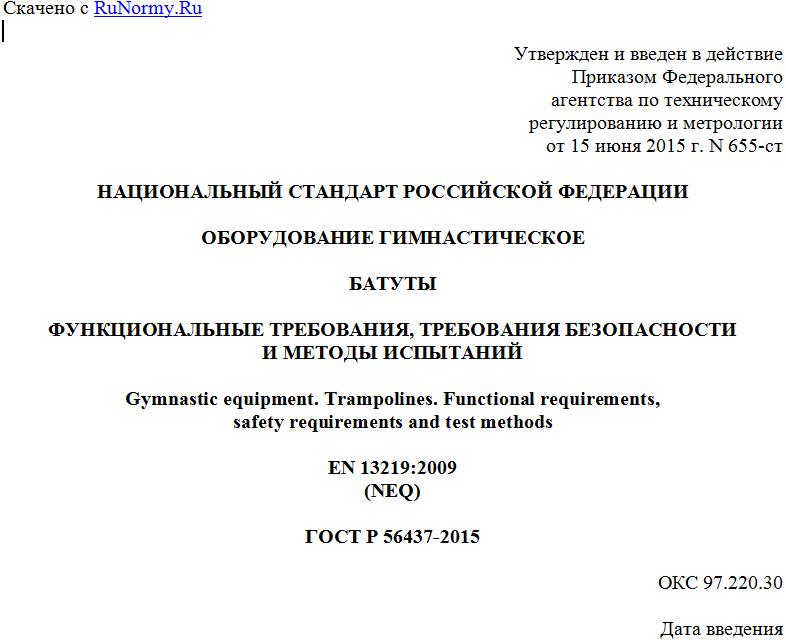

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 655-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ГИМНАСТИЧЕСКОЕ
БАТУТЫ
ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ, ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
И МЕТОДЫ ИСПЫТАНИЙ
Gymnastic equipment. Trampolines. Functional requirements,
safety requirements and test methods
EN 13219:2009
(NEQ)
ГОСТ Р 56437-2015
ОКС 97.220.30
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 655-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 13219:2009 "Оборудование гимнастическое. Батуты. Функциональные требования, требования безопасности и методы испытаний" (EN 13219:2009 "Gymnastic equipment - Trampolines - Functional and safety requirements, test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на батуты, используемые под руководством компетентного лица.
Стандарт устанавливает функциональные требования, требования безопасности и методы испытаний батутов пяти классов.
Требования настоящего стандарта не распространяются на батутные дорожки для акробатики, батуты и мини-батуты для домашнего использования и инвентарь для прыжков на батуте.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 56446-2015 Оборудование гимнастическое. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Требования
3.1 Функциональные требования
3.1.1 Классификация батутов
Классификация батутов по классам приведена в таблице 1.
Таблица 1
Классификация батутов
Класс Наименование оборудования Рисунок
1 Батут 1 - защитная крышка рамы и натяжной части; 2 - натяжная рама; 3 - ножка; 4 - защита от скольжения; 5 - прыжковое полотно; 6 - натяжное устройство
2 Мини-батут с закрытой рамой 1 - защитная крышка рамы и натяжной части; 2 - натяжная рама; 3 - ножка; 4 - устройство для регулировки по высоте; 5 - защита от скольжения; 6 - прыжковое полотно; 7 - натяжное устройство
3 Мини-батут с открытой рамой 1 - защитная крышка рамы и натяжной части; 2 - ножка; 3 - защита от скольжения; 4 - устройство для регулировки по высоте; 5 - прыжковое полотно; 6 - натяжная рама; 7 - натяжное устройство
4 Двойной мини-батут 1 - защитная крышка рамы и натяжной части; 2 - ножка; 3 - защита от скольжения; 4 - прыжковое полотно; 5 - натяжное устройство; 6 - натяжная рама
5 Напольный батут 1 - защитная крышка рамы и натяжной части; 2 - натяжная рама; 3 - прыжковое полотно; 4 - натяжное устройство; 5 - короб
3.1.2 Размеры батутов
3.1.2.1 Размеры батутов класса 1 представлены на рисунке 1 и в таблице 2.
Рисунок 1 - Размеры батутов класса 1
Таблица 2
Размеры батутов класса 1
Размеры в миллиметрах
Типоразмер Рама Прыжковое полотно
Длина l1 Длина l2 Ширина b1 Ширина b2 Высота просвета h
1 4990 - 5110 4220 - 2960 2860 - 2960 2090 - 2190 995 - 1160
2 4390 - 1510 3540 - 3660 2580 - 2680 1800 - 1860 995 - 1050
3 3490 - 3610 2840 - 2960 2780 - 2880 1470 - 1530 800 - 950
Примечание - В соответствии с правилами Международной федерации гимнастики для международных соревнований используют батуты класса 1, высота просвета h под прыжковым полотном которых составляет (1155 +/- 5) мм.
3.1.2.2 Размеры батутов класса 2 представлены на рисунке 2 и в таблице 3.
Рисунок 2 - Размеры батутов класса 2
Таблица 3
Размеры батутов класса 2
Размеры в миллиметрах
Типоразмер Рама Прыжковое полотно
Длина l1 Ширина b1 Высота h1 Высота h2 Длина l2 Ширина b2
1 1080 - 1270 300 - 395 395 - 560 580 - 720
2 650 - 750 200 - 300 410 - 450
3.1.2.3 Размеры батутов класса 3 представлены на рисунке 3 и в таблице 4.
Рисунок 3 - Размеры батутов класса 3
Таблица 4
Размеры батутов класса 3
Размеры в миллиметрах
Рама Прыжковое полотно
Длина l1 Ширина b1 Высота h1 Высота h2 Длина l2 Ширина b2
1080 - 1270 300 - 395 600 - 700 680 - 720 580 - 620
3.1.2.4 Размеры батутов класса 4 представлены на рисунке 4 и в таблице 5.
Рисунок 4 - Размеры батутов класса 4
