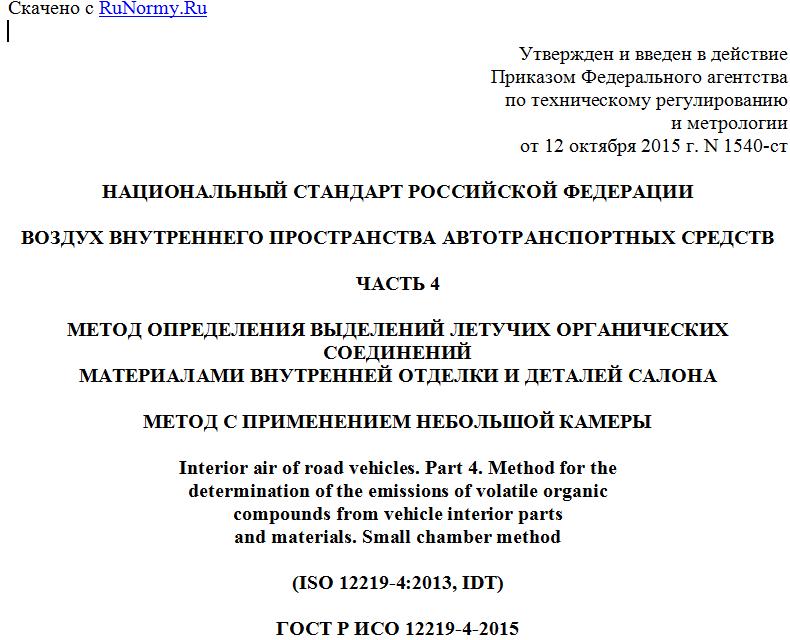

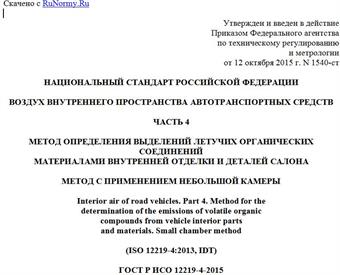

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 12 октября 2015 г. N 1540-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЗДУХ ВНУТРЕННЕГО ПРОСТРАНСТВА АВТОТРАНСПОРТНЫХ СРЕДСТВ
ЧАСТЬ 4
МЕТОД ОПРЕДЕЛЕНИЯ ВЫДЕЛЕНИЙ ЛЕТУЧИХ ОРГАНИЧЕСКИХ СОЕДИНЕНИЙ
МАТЕРИАЛАМИ ВНУТРЕННЕЙ ОТДЕЛКИ И ДЕТАЛЕЙ САЛОНА
МЕТОД С ПРИМЕНЕНИЕМ НЕБОЛЬШОЙ КАМЕРЫ
Interior air of road vehicles. Part 4. Method for the
determination of the emissions of volatile organic
compounds from vehicle interior parts
and materials. Small chamber method
(ISO 12219-4:2013, IDT)
ГОСТ Р ИСО 12219-4-2015
ОКС 13.040.20
43.020
Дата введения
1 декабря 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 457 "Качество воздуха"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2015 г. N 1540-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 12219-4:2013 "Воздух внутреннего пространства автотранспортных средств. Часть 4. Метод определения выделений летучих органических соединений материалами внутренней отделки и деталей салона. Метод с применением небольшой камеры" (ISO 12219-4:2013 "Interior air of road vehicles - Part 4: Method for the determination of the emissions of volatile organic compounds from vehicle interior parts and materials - Small chamber method").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Летучие органические соединения (ЛОС) широко применяются в промышленности, а также их могут выделять изделия и материалы повседневного пользования. В последние годы они привлекли к себе внимание из-за отрицательного влияния на качество воздуха замкнутых помещений. Помимо домов и рабочих мест люди длительное время проводят в своих автотранспортных средствах (АТС). Важно определить выделения материалами внутренних частей и уменьшить их, если потребуется, до приемлемого уровня. Поэтому, необходимо получить исчерпывающую и достоверную информацию о типах органических соединений, находящихся в воздухе салона АТС, а также об их содержании.
Мониторинг выделений внутренними компонентами отделки АТС может проводиться несколькими способами, и выбранный подход зависит от желаемого результата и типа материала. Например, для получения данных по выделениям ЛОС от собранных узлов (например, приборной панели или сиденья) необходимо применять эмиссионные камеры или эластичные емкости, имеющие достаточную вместимость (обычно не менее 4 м3) для размещения в них собранного узла. Подобные испытания могут продолжаться несколько часов или даже суток, в зависимости от времени установления равновесия и требований соответствующего протокола испытаний.
В настоящем стандарте установлен метод определения видов и уровней содержания ЛОС в компонентах внутренней отделки АТС при контролируемых условиях с применением небольшой эмиссионной испытательной камеры (камеры небольшой вместимости). В стандарте приведены требования к небольшим камерам и протоколу испытаний. Анализ проводят в соответствии с ИСО 16000-6 (для ЛОС) и ИСО 16000-3 (для карбонильных соединений).
Вместимость небольших камер ограничена, поэтому наилучшим образом они подходят для испытаний небольших узлов или представительных образцов однородных материалов салона АТС. Небольшие камеры позволяют провести качественный и количественный анализ ЛОС и запротоколировать его результаты. Полученные данные могут быть использованы для определения соотношения между методами оценки выделения ЛОС образцами материалов и методами оценки содержания ЛОС в салоне АТС.
Настоящий стандарт основан на положениях, приведенных в VDA 276 [2] и ASTM D5116 [1], и взаимоувязан с ИСО 16000-9 [4]. Определение содержания ЛОС приведено также в ИСО 16000-3, ИСО 16000-5 [3], ИСО 16000-6, ИСО 16000-9 [4], ИСО 16000-10 [5], ИСО 16000-11 [6], ИСО 16000-24 [7], ИСО 16000-25 [8], ИСО 16017-1 [9] и ИСО 16017-2 [10].
1. Область применения
ПРЕДУПРЕЖДЕНИЕ - Пользователь настоящего стандарта несет ответственность за разработку соответствующих мер безопасности и охраны здоровья. Следует соблюдать требования безопасности, установленные в национальных нормативных документах.
Настоящий стандарт устанавливает метод качественного и количественного определения парообразных органических соединений (летучих и некоторых среднелетучих), выделяемых материалами внутренней отделки салона автотранспортного средства (АТС), с применением небольшой камеры при испытаниях в условиях, моделирующих реальную эксплуатацию АТС. Небольшие камеры предназначены для получения промежуточной информации, необходимой для определения выделения ЛОС в салоне АТС. Метод с применением небольших камер предназначен для оценки выделения ЛОС новыми деталями внутренней отделки салона и кабины АТС, но может, в принципе, применяться для компонентов АТС, бывшего в эксплуатации.
К определяемым соединениям относят ЛОС (обычно к ЛОС относят органические соединения, обладающие летучестью в диапазоне от н-гексана до н-гексадекана) и летучие карбонильные соединения, такие как формальдегид. Метод количественного определения ЛОС установлен в ИСО 16000-6, формальдегида и некоторых других легких карбонильных соединений - в ИСО 16000-3.
Примечание - Соединения более летучие, чем н-гексан и менее летучие, чем н-гексадекан также могут быть проанализированы (за дополнительной информацией следует обратиться к ИСО 16000-6-2011, приложение D и ИСО 16017-1 [8]).
Настоящий стандарт дополняет ASTM D5116 [1] и VDA 276 [2] и предоставляет независимым испытательным лабораториям и отраслям промышленности подход для:
a) выявления влияния реальных условий эксплуатации АТС, используя конкретные данные о выделениях ЛОС;
b) сравнения выделений от различных сборок по отношению к конкретным выделениям ЛОС;
c) оценки и классификации испытуемых изделий и материалов внутренней отделки АТС в соответствии с данными об уровне выделения ими ЛОС;
d) получения конкретных данных о выделении ЛОС для разработки и проверки взаимосвязи между методами оценки на уровне выделений отдельными деталями и материалами и методе оценки на уровне АТС;
e) оценки прототипа при разработке изделий и материалов с "низким выделением".
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 3833 Дорожные транспортные средства. Типы. Термины и определения (ISO 3833, Road vehicles - Types - Terms and definitions)
ИСО 16000-3:2011 Воздух замкнутых помещений. Часть 3. Определение содержания формальдегида и других карбонильных соединений в воздухе внутри помещения и воздухе испытательной камеры. Метод активного отбора проб (ISO 16000-3, Indoor air - Part 3: Determination of formaldehyde and other carbonyl compounds in indoor air and test chamber air - Active sampling method)
ИСО 16000-6:2011 Воздух замкнутых помещений. Часть 6. Определение летучих органических соединений в воздухе замкнутых помещений и испытательной камеры путем активного отбора проб на сорбент с последующей термической десорбцией и газохроматографическим анализом с использованием МСД или МСД/ПИД (ISO 16000-6:2011, Indoor air - Part 6: Determination of volatile organic compounds in indoor and test chamber air by active sampling on sorbent, thermal desorption and gas chromatography using MS or MS-FID)
3. Термины и определения
3.1 кратность воздухообмена (air change rate): Отношение объема чистого воздуха, поступающего в небольшую камеру за час, к свободному объему этой камеры, выраженному в тех же единицах.
[ИСО 16000-9:2006, 3.1, модифицирован]
3.2 циркуляция воздуха (air circulation): Идеальное перемешивание воздуха в небольшой камере.
3.3 расход воздуха (air flow rate): Объем воздуха, поступающий в небольшую камеру, в единицу времени.
[16000-9:2006, 3.2, модифицирован]
3.4 проба воздуха (air sample): Представительный, предварительно установленный, объем атмосферного воздуха в небольшой камере.
3.5 скорость воздуха (air speed): Средняя скорость потока воздуха над поверхностью исследуемого образца.
3.6 фоновое содержание (background concentration): Содержание индивидуальных летучих органических соединений ЛОСX (или группы летучих органических соединений), измеренное на выходе небольшой камеры.
3.7 источник чистого воздуха (clean air supply): Очищенный воздух, находящийся под давлением, или синтетический воздух в газовых баллонах.
3.8 небольшая камера (small chamber): Камера небольшой вместимости, с контролируемыми рабочими параметрами, предназначенная для определения летучих органических соединений, выделяемых изделиями.
3.9 содержание в небольшой камере (small chamber concentration): Содержание определяемых индивидуальных летучих органических соединений ЛОСX (или группы летучих органических соединений), измеренное на выходе небольшой камеры.
3.10 выделение (emission): Органические вещества, выделяемые компонентом при существующих условиях испытаний.
3.11 идеальное перемешивание воздуха (ideal air mixing): Распределение вещества, диффундирующего в идеально смешивающую камеру без временной задержки, полностью и равномерно по всей камере.
3.12 подаваемый воздух (supply air): Сумма всех газовых потоков, поступающих в небольшую камеру.
3.13 коэффициент загрузки материалом (product loading factor): Отношение площади поверхности, подвергаемой воздействию (или массы, или объема) испытываемого образца, к свободному объему небольшой камеры.
3.14 степень извлечения (recovery rate): Отношение массы определяемого ЛОС в воздухе на выходе небольшой камеры за заданный период времени к массе определяемого ЛОС, добавленного в небольшую камеру, за этот же период времени.
Примечания
1 Степень извлечения характеризует качество метода в целом.
2 Степень извлечения обычно выражают в процентах.
