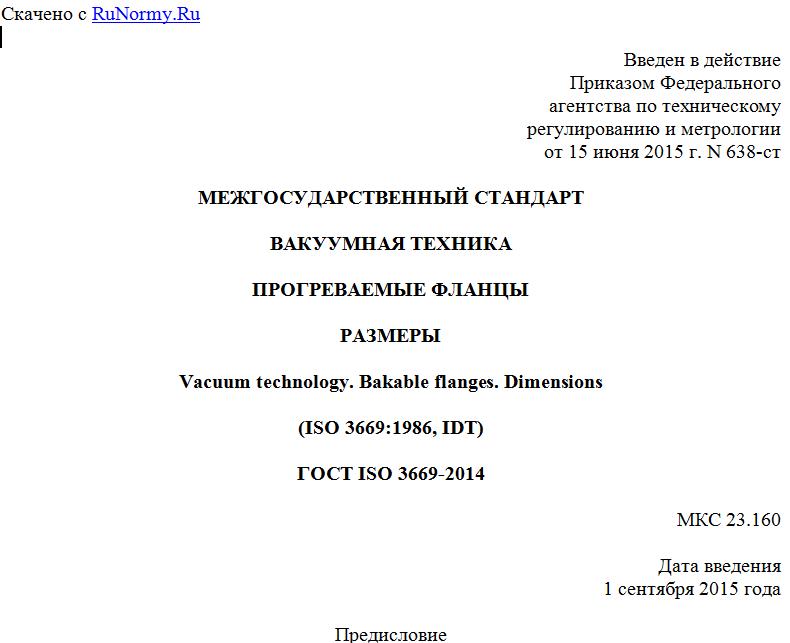

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 638-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВАКУУМНАЯ ТЕХНИКА
ПРОГРЕВАЕМЫЕ ФЛАНЦЫ
РАЗМЕРЫ
Vacuum technology. Bakable flanges. Dimensions
(ISO 3669:1986, IDT)
ГОСТ ISO 3669-2014
МКС 23.160
Дата введения
1 сентября 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Вакууммаш" (ОАО "Вакууммаш") на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 249 "Вакуумная техника"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. N 71-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 638-ст межгосударственный стандарт ГОСТ ISO 3669-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2015 г.
5 Настоящий стандарт идентичен международному стандарту ISO 3669:1986 Vacuum technology - Bakable flanges - Dimensions (Вакуумная техника. Прогреваемые фланцы. Размеры).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 112 "Вакуумная техника" международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются во ФГУП "Стандартинформ".
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает размеры неподвижных или поворотных прогреваемых фланцев, соединяемых болтами, которые используются в вакуумных системах при давлении в установившемся режиме менее 10-5 Па (7,5·10-8 мм рт. ст.) - то есть при сверхвысоком вакууме. Эти фланцы могут также использоваться в соединениях вакуумных систем с низким вакуумом (при более высоком давлении).
Выделяют два типа прогреваемых фланцев:
- предпочтительный тип (см. рисунок 1 и таблицу 1), основные размеры которого обеспечивают совместимость с уже стандартизированными непрогреваемыми фланцами (см. ISO 1609);
- второстепенный тип (см. рисунок 2 и таблицу 2), соответствующий обычно используемым фланцам.
Рисунок 1 - Фланцы предпочтительного типа
Таблица 1
Размеры фланцев предпочтительного типа
Размеры в миллиметрах
Номинальный диаметр A <1> H h13 M <2> B Болты Отверстия C A1 H11 J <3> мин E F
Количество Диаметр Диаметр H13 t
10 10 55 12 40 8 6 6,6 0,6 12,2 2,5 30 12,2
16 16 60 12 45 8 6 6,6 0,6 17,2 2,5 35 17,2
25 24 70 12 55 12 6 6,6 0,6 26,2 2,5 45 26,2
40 41,2 100 16 80 12 8 9 1 41,2 2,5 65 41,2
63 70 130 16 110 16 8 9 1 70 2,5 95 70
100 102 165 20 145 24 8 9 1 102 2,5 130 102
160 153 225 20 200 24 10 11 1 153 4,5 180 153
250 261 335 24 310 36 10 11 1 261 4,5 290 261
400 400 510 24 480 48 12 14 2 400 4,5 450 400
630 651 750 30 720 80 12 14 2 651 4,5 690 651
1000 1000 1120 30 1090 96 12 14 2 1000 4,5 1060 1000
<1> Указано только для сведения и зависит от типа трубопровода и способа сварки. <2> Указано только для сведения и соответствует обычно используемым фланцам из аустенитной нержавеющей стали. <3> Минимальная глубина размера A1. Примечание - Допуски для диаметров H, C и A1 указаны в соответствии с ISO 286.
Примечание - Уплотняющий профиль не должен выделяться над плоскостью неподвижных и поворотных фланцев.
Рисунок 2 - Фланцы второстепенного типа
Таблица 2
Размеры фланцев второстепенного типа
Размеры в миллиметрах
Номинальный диаметр A <1> max D H14 H M <1> B Количество болтов Отверстия C H13 t P S JS9 T c8 F
16 18,5 <2> 19,3 34 8 27 6 <2> 4,4 <2> 0,4 5,8 21,4 21,4 18,5
40 38,5 39 70 13 58,7 6 6,6 0,6 7,6 48,3 48,3 38,5
63 66,5 67 114 18 92,1 8 8,4 0,4 12,7 82,6 82,6 66,5
100 104,5 105 <3> 152 21 130,2 16 8,4 0,4 14,3 <3> 120,7 120,7 104,5
160 155 155,5 <3> 202 22 181 20 8,4 0,4 15,8 <3> 171,5 171,5 155
200 206 206,5 <3> 153 25 231,8 24 8,4 0,4 17,2 <3> 222,3 222,3 206
250 256 260 <3> 306 25 284 32 8,4 0,4 17,2 <3> 273 273 255
<1> Указано только для сведения и соответствует обычно используемым фланцам из аустенитной нержавеющей стали. <2> Не стандартизированные болты следует заказывать вместе с фланцем. <3> Во время сварки следует соблюдать осторожность во избежание деформации опорной уплотнительной поверхности фланца. Примечание - Допуски для диаметров D, C, S и T указываются в соответствии с ISO 286. Допуск для размера P зависит от размера и допуска на толщину неподвижного фланца.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
ISO 3 Preferred numbers - Series of preferred numbers (Предпочтительные числа. Ряды предпочтительных чисел)
ISO 286 (all parts) ISO system of limits and fits (Допуски и посадки по системе ISO)
ISO 1609 Vacuum technology - Flange dimensions (Техника вакуумная. Размеры фланцев)
