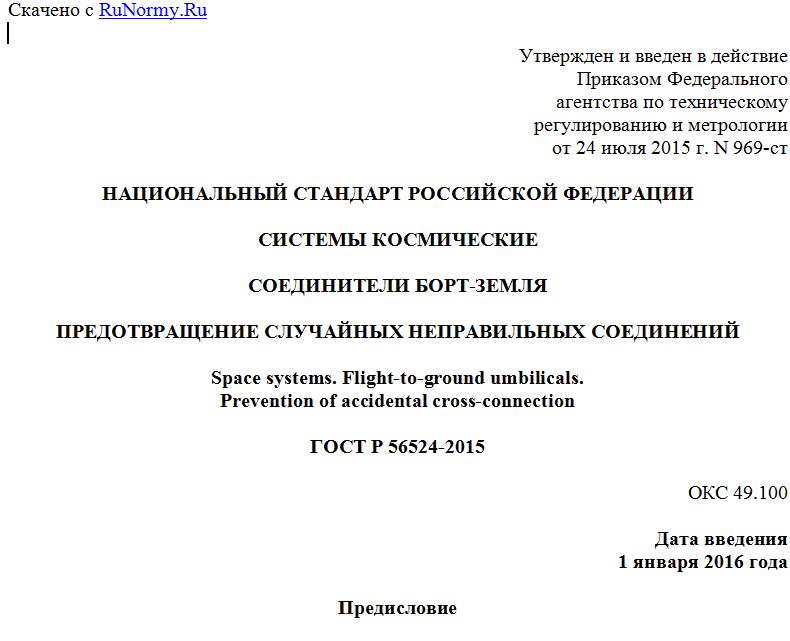

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июля 2015 г. N 969-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ КОСМИЧЕСКИЕ
СОЕДИНИТЕЛИ БОРТ-ЗЕМЛЯ
ПРЕДОТВРАЩЕНИЕ СЛУЧАЙНЫХ НЕПРАВИЛЬНЫХ СОЕДИНЕНИЙ
Space systems. Flight-to-ground umbilicals.
Prevention of accidental cross-connection
ГОСТ Р 56524-2015
ОКС 49.100
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центр эксплуатации объектов наземной космической инфраструктуры" (ФГУП "ЦЭНКИ")
2 ВНЕСЕН Техническим комитетом ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 июля 2015 г. N 969-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на трубопроводные и электрические соединители, различного конструктивного исполнения, расположенные в зоне одновременного обслуживания (размах рук), и устанавливает основные требования, гарантирующие предотвращение случайной неправильной стыковки при сборке, монтаже и эксплуатации (стыковке вручную) трубопроводов и кабелей оборудования стартового (технического) комплекса между собой и ракетой-носителем или космическим аппаратом.
Настоящий стандарт подлежит применению предприятиями, участвующими в создании (разработке, реконструкции и модернизации), а также эксплуатации ракет, космических аппаратов, стартовых и технических комплексов.
2 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1
соединитель (connector): Устройство, состоящее из двух половин и предназначенное для соединения и разъединения электрических цепей и жидкостных (газовых) магистралей по поверхности раздела. [1], статья 3.2
2.2
стартовый комплекс (launch site): Совокупность технологически и функционально взаимосвязанных подвижных и стационарных технических средств, средств управления и сооружений, предназначенных для обеспечения и проведения всех видов работ с ракетами космического назначения и (или) их составными частями с момента поступления ракеты космического назначения на стартовую позицию космического ракетного комплекса до пуска и при пуске. [ГОСТ Р 53802-2010, статья 26]
2.3
технический комплекс (integration site): Совокупность технологически и функционально взаимосвязанных подвижных и стационарных технических средств, средств управления и сооружений, предназначенных для проведения всех видов работ с ракетой-носителем, разгонным блоком и космическим аппаратом до вывоза их на стартовый комплекс. [ГОСТ Р 53802-2010, статья 21]
2.4
шаг контактов электрического соединителя (шаг) (contact spacing): Одинаковое расстояние между осями соседних контактов электрического соединителя из ряда контактов одного размера, расположенных на одной прямой. [ГОСТ 21962-76, статья 99]
2.5
плата (plate): Устройство, связывающее группу половин соединителей, с целью общей стыковки. [1], статья 3.10
2.6
резьбовое соединение (threaded connection): Соединение составных частей изделия с применением детали, имеющей резьбу. [ГОСТ 23887-79, статья 70]
2.7
ниппель (nipple): Половина соединителя, содержащая элемент с наружной уплотняющей поверхностью. [1], статья 3.11
2.8
штуцер (union): Половина соединителя, содержащая элемент с внутренней уплотняющей поверхностью. [1], статья 3.24
2.9
фланцевое соединение (flanged connection): Соединение составных частей изделия с применением фланцев. [ГОСТ 23887-79, статья 79]
2.10
штыревая контакт-деталь (штырь) (pined contact-detail (pin)): Контакт-деталь, предназначенная для ввода в гнездовую контакт-деталь и электрического контактирования с ней по своей внешней поверхности. [ГОСТ 14312-79, статья 21]
2.11
гнездовая контакт-деталь (гнездо) (nested contact-detail (nest)): Контакт-деталь, предназначенная для ввода штырей контакт-детали и электрического контактирования с ней по своей внутренней поверхности. [ГОСТ 14312-79, статья 20]
2.12
заводские испытания: Испытания изготовленного, полностью собранного и отлаженного агрегата (системы) стартового (технического) комплекса, проводимые для определения его (ее) работоспособности и готовности к отправке на место эксплуатации для дальнейших испытаний или эксплуатации. [ГОСТ Р 51143-98, статья 20]
2.13
автономные испытания: Испытания полностью смонтированного, укомплектованного и отлаженного (прошедшего заводские испытания) агрегата (системы) стартового (технического) комплекса, проводимые на месте эксплуатации для определения его (ее) работоспособности и готовности к участию в дальнейших испытаниях или эксплуатации. [ГОСТ Р 51143-98, статья 21]
3 Общие положения
3.1 Специфика компоновки ракет и космических аппаратов требует размещения многих соединителей в непосредственной близости друг от друга. При сборке, испытаниях и эксплуатации в зоне одновременного обслуживания (размах рук) не должны находиться соединители, которые могут быть случайно неправильно состыкованы. В этой зоне все соединители должны иметь существенные различия в конструкции и (или) маркировке, чтобы исключить случайную неправильную стыковку.
Неправильное соединение может привести к серьезным последствиям. Например:
- подача другого газа или жидкости;
- подача газа или жидкости под другим давлением;
- подача электроэнергии с другими параметрами;
- подача нештатного сигнала (команды).
Космическая техника предполагает широкую, в том числе международную, кооперацию в проектировании, изготовлении и эксплуатации. Применение единых методов, минимизирующих вероятность неправильной стыковки соединителей, повышает надежность космических систем. Применение единых символов способствует взаимопониманию и обучению персонала.
4 Общие требования
4.1 Электрические и трубопроводные соединители, расположенные на одной плате (кронштейне), должны быть спроектированы с учетом обеспечения невозможности случайного неправильного соединения половин соединителей.
4.2 Это требование реализуют одним из следующих способов:
а) различием конструктивных исполнений;
б) применением отличительной маркировки.
Рекомендуется применение обоих способов одновременно.
5 Требования к конструкции
5.1 Резьбовые соединения
5.1.1 Электрические и трубопроводные соединители, расположенные на одной плате, должны иметь отличия в резьбе. Резьбы должны отличаться одним или несколькими признаками:
а) диаметром - не менее чем на 4 мм;
б) расположением - наружная, внутренняя;
в) шагом - не менее чем на 1,5 мм;
г) количеством ниток резьбы;
д) направлением - правая или левая резьба.
5.1.2 Другие отличия:
